Nach dem Herausschrauben der Abschleppöse die Abdeckkappe unter die rech-
te Seite der Bohrung im vorderen Stoßfänger einfädeln und danach auf die ge-
genüberliegende Seite der Abdeckkappe drücken.
Die Abdeckkappe muss sicher einrasten.
Abschleppöse ein-/ausbauen
›
Die Abschleppöse von Hand in Pfeilrichtung
schrauben » .
Für das Festziehen empfehlen wir, z. B. den Radschlüssel, die Abschleppöse eines
anderen Fahrzeugs oder einen ähnlichen Gegenstand zu verwenden, der durch
die Öse gesteckt werden kann.
›
Die Abschleppöse entgegen der Pfeilrichtung
VORSICHT
Die Abschleppöse muss immer bis zum Anschlag eingeschraubt und fest angezo-
gen werden, andernfalls kann die Abschleppöse beim Ab- oder Anschleppen rei-
ßen.
Abschleppöse hinten

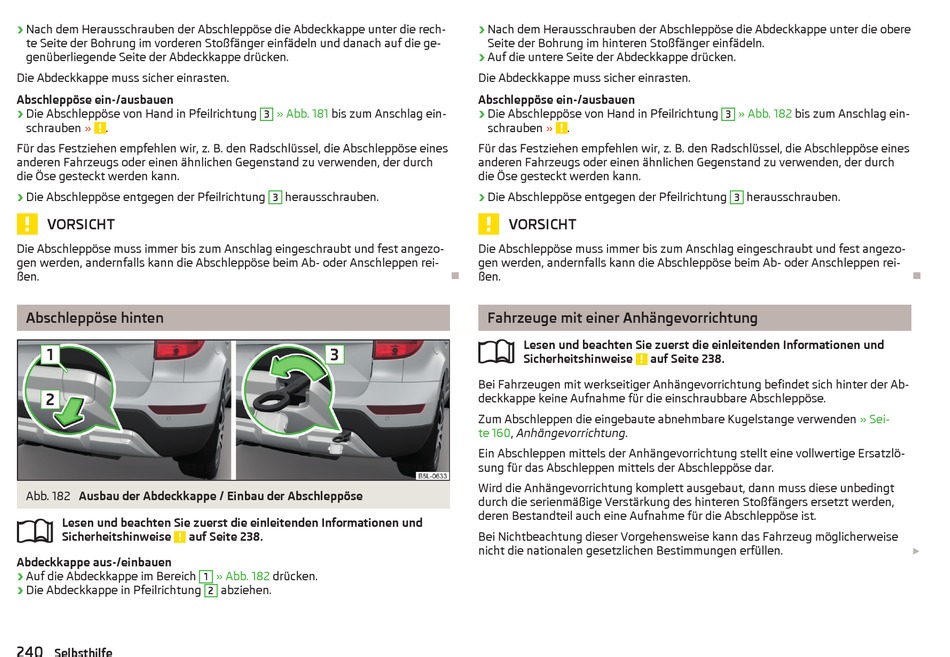

Abb. 182 Ausbau der Abdeckkappe / Einbau der Abschleppöse

Lesen und beachten Sie zuerst die einleitenden Informationen und
Sicherheitshinweise auf Seite 238.
Abdeckkappe aus-/einbauen
›
Auf die Abdeckkappe im Bereich
›
Die Abdeckkappe in Pfeilrichtung
240
Selbsthilfe
» Abb. 181 bis zum Anschlag ein-
3
herausschrauben.
3
» Abb. 182 drücken.
1
abziehen.
2
›
Nach dem Herausschrauben der Abschleppöse die Abdeckkappe unter die obere
Seite der Bohrung im hinteren Stoßfänger einfädeln.
›
Auf die untere Seite der Abdeckkappe drücken.
Die Abdeckkappe muss sicher einrasten.
Abschleppöse ein-/ausbauen
›
Die Abschleppöse von Hand in Pfeilrichtung
schrauben » .
Für das Festziehen empfehlen wir, z. B. den Radschlüssel, die Abschleppöse eines
anderen Fahrzeugs oder einen ähnlichen Gegenstand zu verwenden, der durch
die Öse gesteckt werden kann.
›
Die Abschleppöse entgegen der Pfeilrichtung
VORSICHT
Die Abschleppöse muss immer bis zum Anschlag eingeschraubt und fest angezo-
gen werden, andernfalls kann die Abschleppöse beim Ab- oder Anschleppen rei-
ßen.

Fahrzeuge mit einer Anhängevorrichtung

Lesen und beachten Sie zuerst die einleitenden Informationen und
Sicherheitshinweise
Bei Fahrzeugen mit werkseitiger Anhängevorrichtung befindet sich hinter der Ab-
deckkappe keine Aufnahme für die einschraubbare Abschleppöse.
Zum Abschleppen die eingebaute abnehmbare Kugelstange verwenden
te 160, Anhängevorrichtung.
Ein Abschleppen mittels der Anhängevorrichtung stellt eine vollwertige Ersatzlö-
sung für das Abschleppen mittels der Abschleppöse dar.
Wird die Anhängevorrichtung komplett ausgebaut, dann muss diese unbedingt
durch die serienmäßige Verstärkung des hinteren Stoßfängers ersetzt werden,
deren Bestandteil auch eine Aufnahme für die Abschleppöse ist.
Bei Nichtbeachtung dieser Vorgehensweise kann das Fahrzeug möglicherweise
nicht die nationalen gesetzlichen Bestimmungen erfüllen.
» Abb. 182 bis zum Anschlag ein-
3
herausschrauben.
3
auf Seite 238.

» Sei-

