3.3.6 Anzugsdrehmoment
Beim Festziehen der elektrischen Verbindungen muss
unbedingt das richtige Drehmoment verwendet werden.
Ein zu geringes oder zu hohes Drehmoment führt zu
3 3 einem schlechten elektrischen Anschluss. Verwenden Sie
einen Drehmomentschlüssel, um das richtige Drehmoment
zu erzielen.
Nm/in-lbs

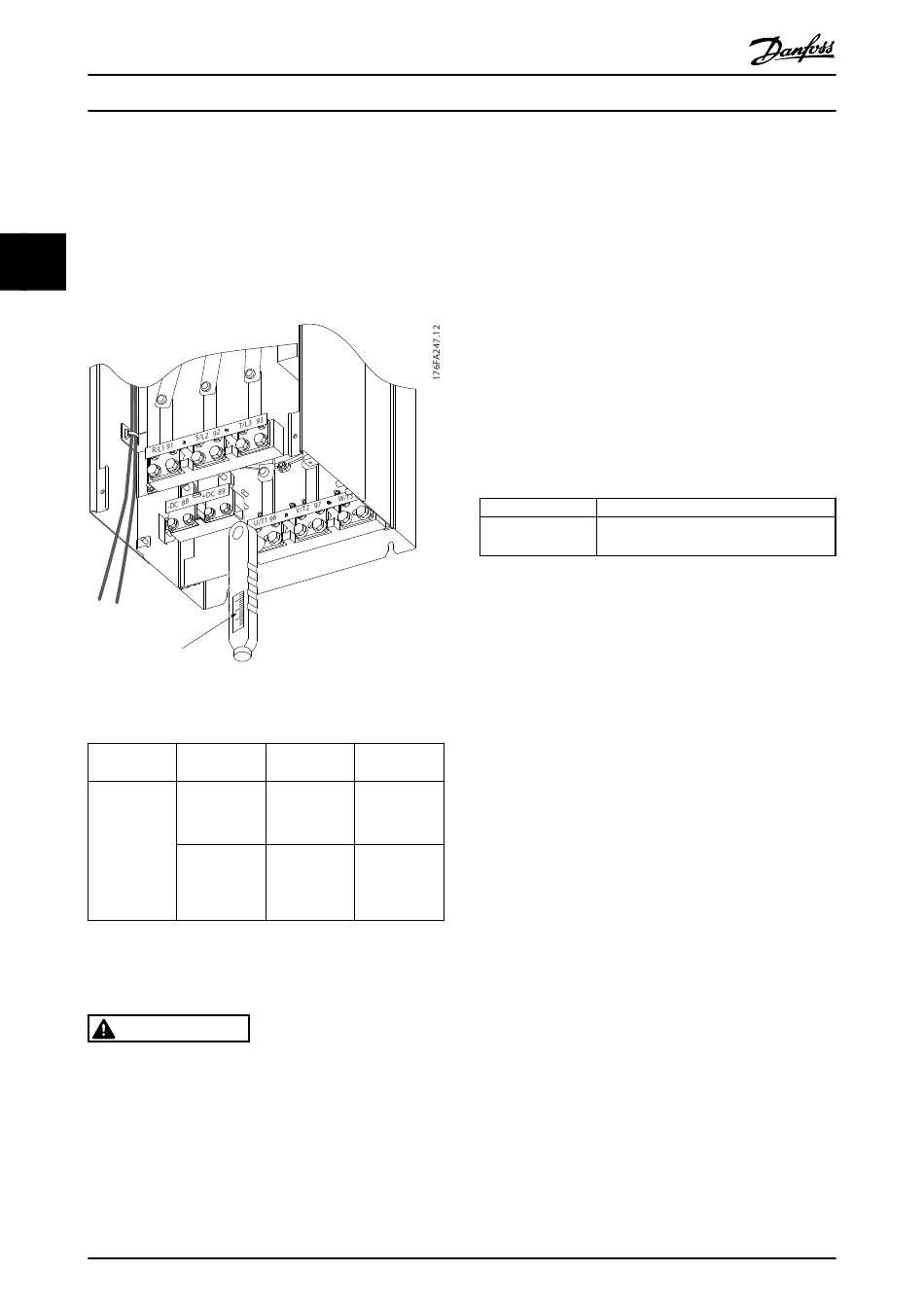

Abbildung 3.32 Verwenden Sie stets einen Drehmoment-
schlüssel, um die Schrauben festzuziehen.
Baugröße
F8-F14
Tabelle 3.19 Anzugsdrehmomente

3.3.7 Abgeschirmte Kabel

WARNUNG
Danfoss empfiehlt die Verwendung abgeschirmter Kabel
zwischen LCL-Filter und AFE-Einheit. Nicht abgeschirmte
Kabel können zwischen dem Transformator und der LCL-
Filtereingangsseite verwendet werden
Es ist wichtig, dass abgeschirmte Kabel richtig
angeschlossen werden, um hohe EMV-Immunität und
niedrige EMV-Emissionen sicherzustellen.
38
VLT
Produkthandbuch High Power
Klemme Anzugsdreh-
moment
Netz
19 - 40 Nm
Motor
(168 - 354 lb-
in)
Bremse 8,5 - 20,5 Nm
Regenerativ (75 - 181 lb-in)
8,5 - 20,5 Nm
(75 - 181 lb-in)
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
® Automation Drive FC 300 12-Puls
Die Verbindung kann über Kabelanschlüsse oder Schellen
erfolgen:
•
•

3.3.8 Motorkabel

Der Motor muss an die Klemmen U/T1/96, V/T2/97, W/
T3/98 angeschlossen werden; Erde an Klemme 99. Alle
Arten dreiphasiger Standard-Asynchronmotoren können
mit einem Frequenzumrichter verwendet werden. Die
Werkseinstellung ist Rechtslauf, wobei der Frequenzumrich-
terausgang wie folgt angeschlossen ist:
Klemme Nr.
96, 97, 98, 99
Tabelle 3.20
•
•
•
Schrau-
bengröße
M10
M8
M8
EMV-Kabelanschlüsse: Handelsübliche Kabelan-
schlüsse können verwendet werden, um optimale
EMV-Verbindung sicherzustellen.
EMV-Kabelschelle: Kabelschellen, die einfachen
Anschluss erlauben, sind im Lieferumfang des
Frequenzumrichters enthalten.
Funktion
Netz U/T1, V/T2, W/T3
Erde
Klemme U/T1/96 angeschlossen an Phase U
Klemme V/T2/97 angeschlossen an Phase V
Klemme W/T3/98 angeschlossen an Phase W
