Allgemeine Überlegungen zur...
RCD with low f
Leakage current
RCD with high f
50 Hz 150 Hz
Mains 3rd harmonics

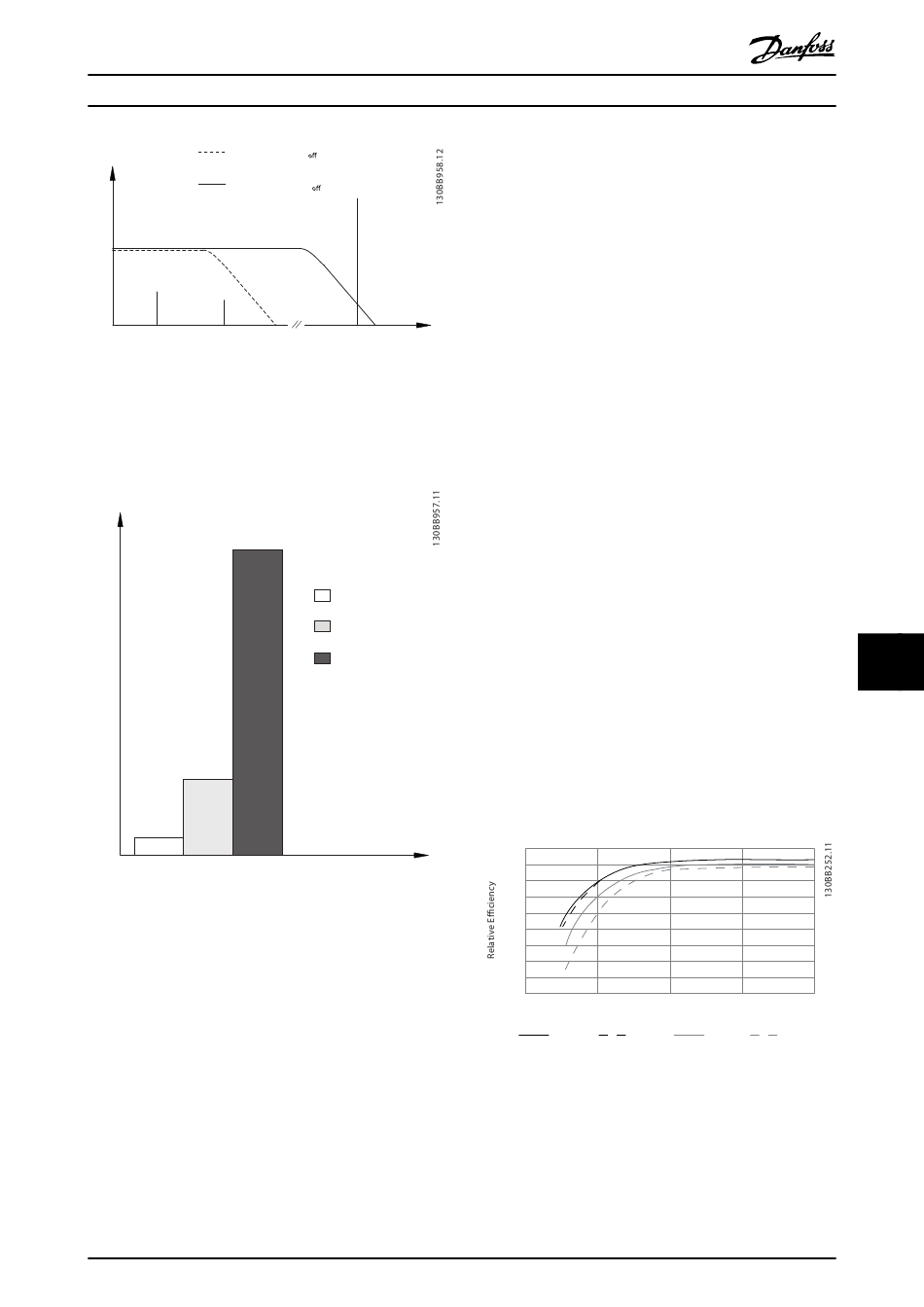

Abbildung 10.13 Hauptbeitragsfaktoren zum Ableitstrom
Die Menge des von der Fehlerstromschutzeinrichtung
erkannten Ableitstroms hängt von der Trennfrequenz des
Fehlerstromschutzschalters ab.
Leakage current [mA]
Abbildung 10.14 Einfluss der Trennfrequenz des Fehlerstrom-
schutzschalters auf den Ableitstrom

10.10 IT-Netz

Isoliertes Versorgungsnetz
Wird der Frequenzumrichter von einer isolierten Netzstrom-
quelle (IT-Netz, potenzialfreie Dreieckschaltung oder
geerdete Dreieckschaltung) oder TT/TNS-Netz mit
geerdetem Zweig versorgt, wird empfohlen, den EMV-
Schalter über Parameter 14-50 EMV-Filter am
Frequenzumrichter und Parameter 14-50 EMV-Filter am Filter
auf AUS zu setzen. Weitere Informationen entnehmen Sie
Norm IEC 364-3. In dieser Betriebsart sind die Filterkonden-
satoren zwischen Chassis und Zwischenkreis abgeschaltet,
um Schäden am Zwischenkreis zu vermeiden und die
Erdungskapazität gemäß IEC 61800-3 zu verringern.
MG38C103
Projektierungshandbuch
cut-
cut-
f Frequency
sw
Cable
100 Hz
2 kHz
100 kHz
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
Wenn optimale EMV-Leistung erforderlich ist, Motoren
parallel angeschlossen sind oder das Motorkabel länger als
25 m (82 ft) ist, empfiehlt Danfoss die Einstellung von
Parameter 14-50 EMV-Filter auf [EIN]. Lesen Sie hierzu auch
Anwendungshinweis VLT am IT-Netz, MN50P. Es ist wichtig,
Isolationsmonitore zu verwenden, die zusammen mit der
Leistungselektronik (IEC 61557-8) einsetzbar sind.
Danfoss empfiehlt nicht die Verwendung eines Ausgangs-
schützes für an ein IT-Stromnetz angeschlossene 525–690
V-Frequenzumrichter.

10.11 Wirkungsgrad

Wirkungsgrad des Frequenzumrichters (η
Die Last am Frequenzumrichter hat kaum Auswirkung auf
seinen Wirkungsgrad. In der Regel ist der Wirkungsgrad bei
der Motornennfrequenz f derselbe, ob der Motor nun
M,N
100 % des Wellennenndrehmoments oder, im Fall von
Teillasten, nur 75 % liefert.
Der Wirkungsgrad des Frequenzumrichters ändert sich
selbst dann nicht; wenn Sie eine andere U/f-Kennlinie
wählen. Dennoch haben die U/f-Kennlinien Einfluss auf den
Wirkungsgrad des Motors.
Der Wirkungsgrad nimmt leicht ab, wenn die Taktfrequenz
auf einen Wert von über 5 kHz eingestellt ist. Der
Wirkungsgrad nimmt leicht ab, wenn die Netzspannung
480 V beträgt oder das Motorkabel länger als 30 m (98 ft.)
ist.
Berechnung des Frequenzumrichter-Wirkungsgrads
Berechnen Sie den Wirkungsgrad des Frequenzumrichters
bei unterschiedlichen Drehzahlen und Lasten auf
Grundlage von Abbildung 10.15. Der Faktor in dieser
Abbildung muss mit dem spezifischen Wirkungsgradfaktor,
der in den Spezifikationstabellen Kapitel 7.1 Elektrische
Daten, 380-500 V und Kapitel 7.2 Elektrische Daten, 525-690
V zu finden ist, multipliziert werden.
1.01
1.0
0.99
0.98
0.97
0.96
0.95
0.94
0.93
0.92
0% 50%
% Speed
100% load 75% load
Abbildung 10.15 Typische Wirkungsgradkurven
Beispiel: Nehmen wir als Beispiel einen Frequenzumrichter
mit 160 kW und 380–480 V AC bei 25 % Last bei 50 %
Drehzahl. Abbildung 10.15 gibt 0,97 an – der Nennwir-
kungsgrad für einen Frequenzumrichter mit 160 kW ist also
0,98. Der tatsächliche Wirkungsgrad ist gleich: 0,97x
0,98=0,95.
)
VLT
100% 150% 200%
50% load 25% load
87
