It-Netz - Danfoss VLT AQUA Drive FC 202 Projektierungshandbuch

Allgemeine Hinweise zur ele...
Verstärken Sie die Erdung durch Berücksichtigung der
folgenden Anforderungen zur Schutzerdung:
•
Erdungskabel (Klemme 95) mit einem Querschnitt
von mindestens 10 mm
•
Zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
Weitere Informationen finden Sie in EN/IEC 61800-5-1 und
EN 50178.
Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCDs), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten:
•
Verwenden Sie nur allstromsensitive Fehlerstrom-
schutzschalter (Typ B).
•
Verwenden Sie Fehlerstromschutzschalter mit
Einschaltverzögerung, um Fehler durch transiente
Erdströme zu vermeiden.
•
Bemessen Sie Fehlerstromschutzschalter in Bezug
auf Systemkonfiguration und Umgebungsbedin-
gungen.
Der Ableitstrom enthält mehrere Frequenzen, die ihren
Ursprung in der Netzfrequenz und in der Taktfrequenz
10 10
haben. Der Typ der verwendeten Fehlerstromschutzein-
richtung beeinflusst, ob die Taktfrequenz erkannt wird.
Leakage current
50 Hz
Mains

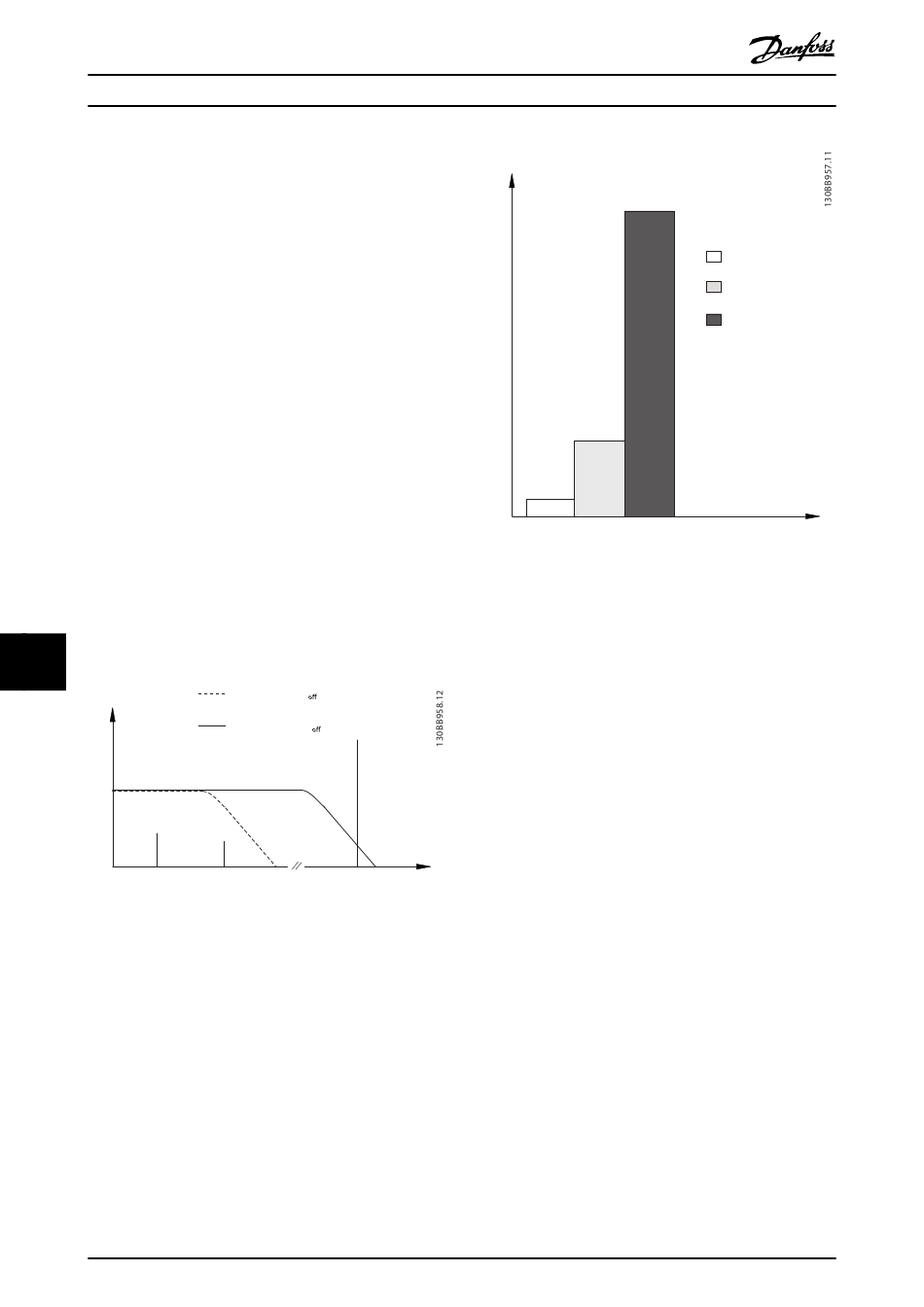

Abbildung 10.13 Hauptbeitragsfaktoren zum Ableitstrom
Die Menge des von der Fehlerstromschutzeinrichtung
erkannten Ableitstroms hängt von der Trennfrequenz des
Fehlerstromschutzschalters ab.
90
VLT
2
(8 AWG).
RCD with low f
cut-
RCD with high f
cut-
150 Hz f
3rd harmonics Cable
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
Leakage current [mA]
Abbildung 10.14 Einfluss der Trennfrequenz des Fehlerstrom-
schutzschalters auf den Ableitstrom

10.10 IT-Netz

Ungeerdete Netzversorgung
Wird der Frequenzumrichter von einer isolierten Netzstrom-
quelle (IT-Netz, potenzialfreie Dreieckschaltung oder
geerdete Dreieckschaltung) oder TT/TNS-Netz mit
geerdetem Zweig versorgt, wird empfohlen, den EMV-
Schalter über Parameter 14-50 EMV-Filter am
Frequenzumrichter und Parameter 14-50 EMV-Filter am Filter
auf AUS zu setzen. Weitere Informationen entnehmen Sie
Norm IEC 364-3. In dieser Betriebsart sind die Filterkonden-
satoren zwischen Chassis und Zwischenkreis abgeschaltet,
um Schäden am Zwischenkreis zu vermeiden und die
Erdungskapazität gemäß IEC 61800-3 zu verringern.
Frequency
Wenn optimale EMV-Leistung erforderlich ist, oder Motoren
sw
parallel angeschlossen sind, oder die Motorleitung länger
als 25 m (82 ft) ist, empfiehlt Danfoss die Einstellung von
Parameter 14-50 EMV-Filter auf [EIN]. Lesen Sie hierzu auch
Anwendungshinweis VLT am IT-Netz. Es ist wichtig, Isolati-
onsmonitore zu verwenden, die zusammen mit der
Leistungselektronik (IEC 61557-8) einsetzbar sind.
Danfoss empfiehlt nicht die Verwendung eines Ausgangs-
schützes für 525–690 V Frequenzumrichter, die im IT Netz
betrieben werden.
100 Hz
2 kHz
100 kHz
MG22B103
