Überlegungen zur elektrisch...
•
Erdungskabel (Klemme 95) mit einem Querschnitt
von mindestens 10 mm
•
Zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
Weitere Informationen finden Sie in EN/IEC 61800-5-1 und
EN 50178.
Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCDs), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten:
•
Verwenden Sie nur allstromsensitive Fehlerstrom-
schutzschalter (Typ B).
•
Verwenden Sie Fehlerstromschutzschalter mit
Einschaltverzögerung, um Fehler durch transiente
Erdströme zu vermeiden.
•
Bemessen Sie Fehlerstromschutzschalter in Bezug
auf Systemkonfiguration und Umgebungsbedin-
gungen.
Der Ableitstrom enthält mehrere Frequenzen, die ihren
Ursprung in der Netzfrequenz und in der Taktfrequenz
haben. Der Typ der verwendeten Fehlerstromschutzein-
richtung beeinflusst, ob die Taktfrequenz erkannt wird.
RCD with low f
Leakage current
RCD with high f
50 Hz
150 Hz
Mains
3rd harmonics

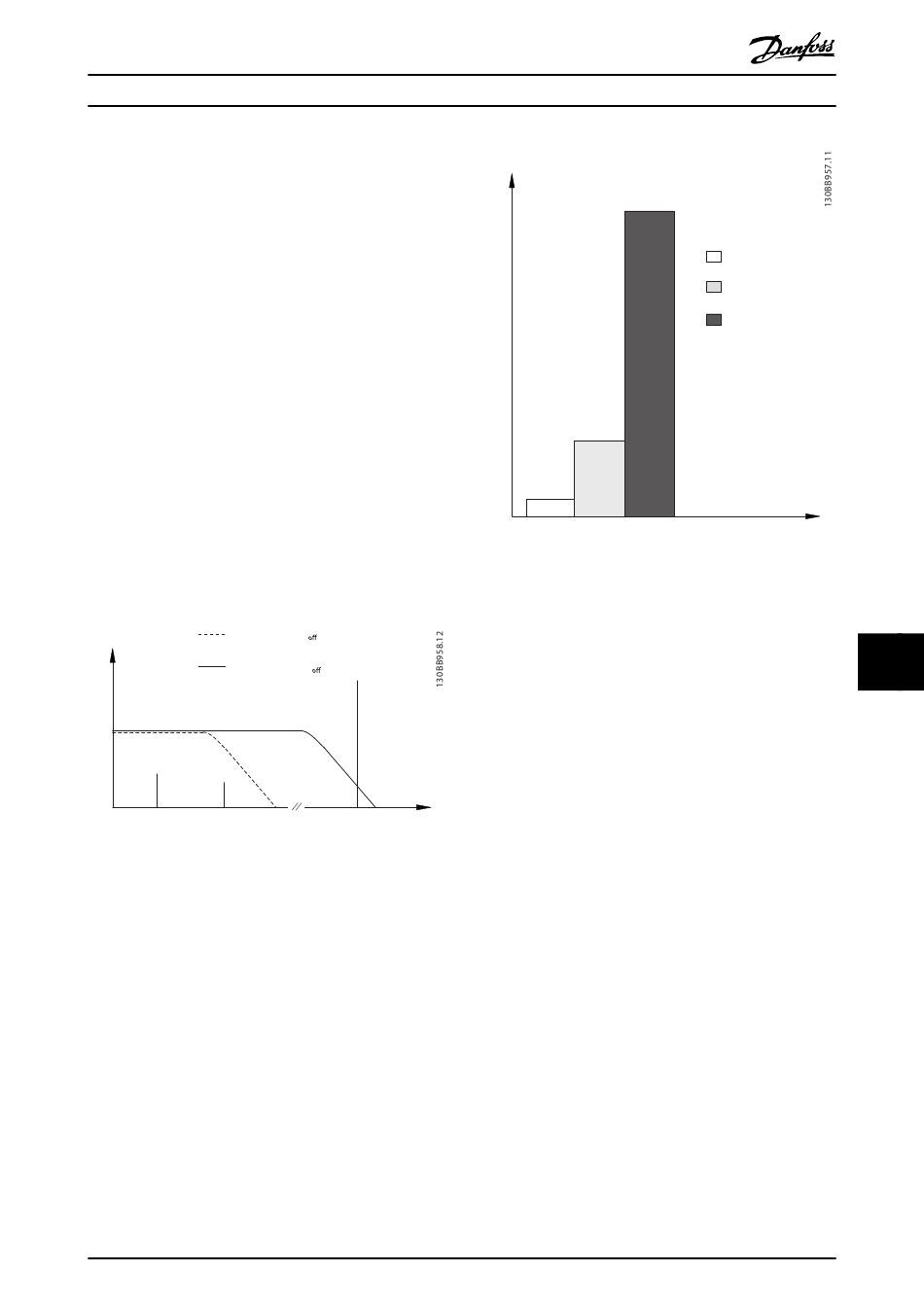

Abbildung 10.13 Hauptbeitragsfaktoren zum Ableitstrom
Die Menge des von der Fehlerstromschutzeinrichtung
erkannten Ableitstroms hängt von der Trennfrequenz des
Fehlerstromschutzschalters ab.
MG16Z103
Projektierungshandbuch
2
(8 AWG).
cut-
cut-
f
Frequency
sw
Cable
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
Leakage current [mA]
Abbildung 10.14 Einfluss der Trennfrequenz des Fehlerstrom-
schutzschalters auf den Ableitstrom
10.10 IT-Netz
Ungeerdete Netzversorgung
Wird der Frequenzumrichter von einer isolierten Netzstrom-
quelle (IT-Netz, potenzialfreie Dreieckschaltung oder
geerdete Dreieckschaltung) oder TT/TNS-Netz mit
geerdetem Zweig versorgt, wird empfohlen, den EMV-
Schalter über Parameter 14-50 EMV-Filter am
Frequenzumrichter und Parameter 14-50 EMV-Filter am Filter
auf „Aus" zu stellen. Weitere Informationen entnehmen Sie
Norm IEC 364-3. In dieser Betriebsart sind die Filterkonden-
satoren zwischen Chassis und Zwischenkreis abgeschaltet,
um Schäden am Zwischenkreis zu vermeiden und
Ausgleichsströme vom/zum Erdpotential gemäß IEC
61800-3 zu verringern.
Wenn optimale EMV-Leistung erforderlich ist oder Motoren
parallel angeschlossen sind oder die Motorleitung länger
als 25 m (82 ft) ist, empfiehlt Danfoss die Einstellung von
Parameter 14-50 EMV-Filter auf [EIN]. Lesen Sie hierzu auch
®
den Anwendungshinweis VLT
Isolationsmonitore zu verwenden, die zusammen mit der
Leistungselektronik (IEC 61557-8) einsetzbar sind.
Danfoss empfiehlt nicht die Verwendung eines Ausgangs-
schützes für am IT-Netz angeschlossene 525–690-V-
Frequenzumrichter.
100 Hz
2 kHz
100 kHz
am IT-Netz. Es ist wichtig,
97
10
10
