Der Ableitstrom hängt ebenfalls von der Netzverzerrung
ab.
Leakage current

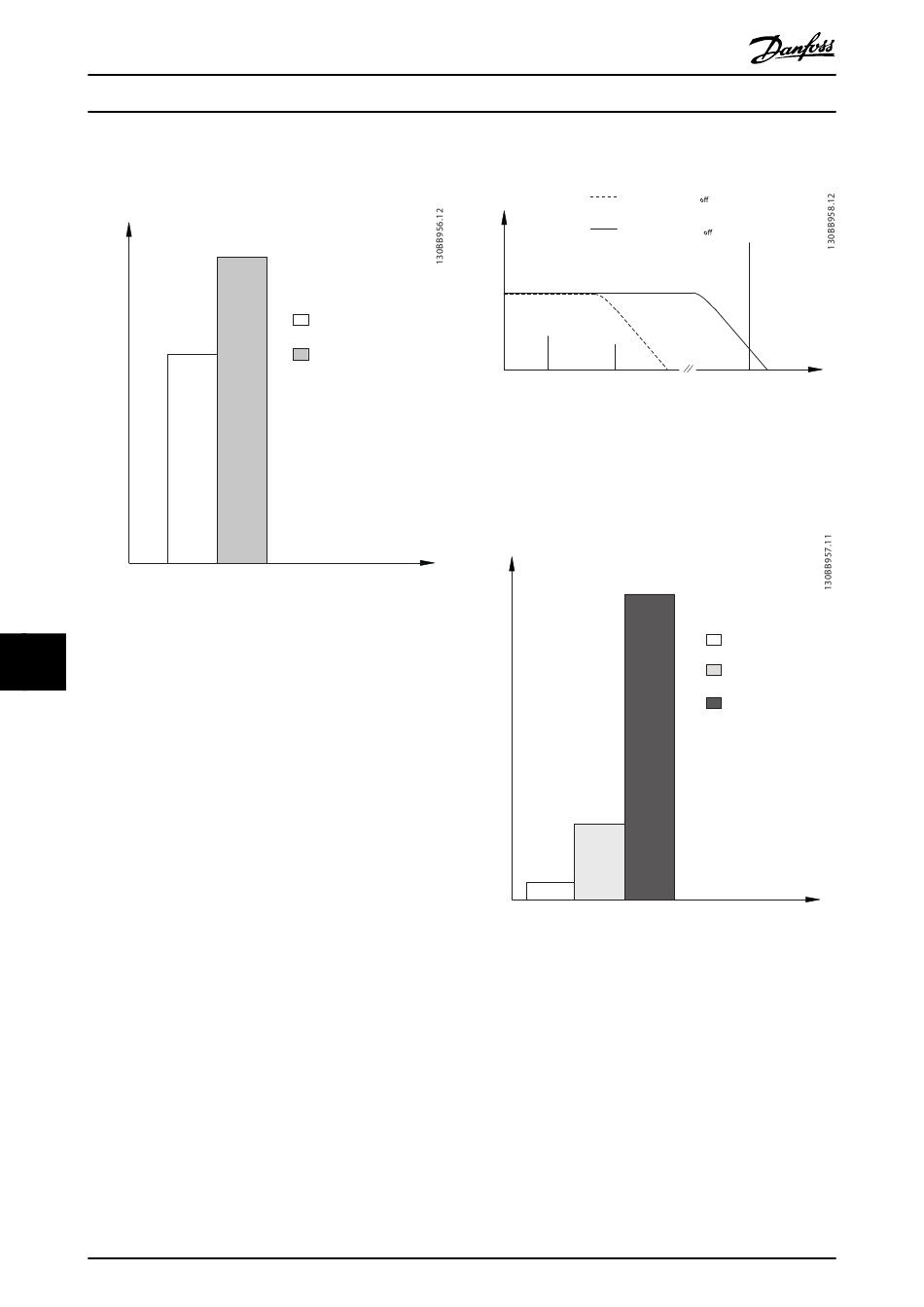

Abbildung 10.23 Die Netzverzerrung beeinflusst den
Ableitstrom
10 10
Zur Übereinstimmung mit EN/IEC 61800-5-1 (Produktnorm
für Elektrische Leistungsantriebssysteme mit einstellbarer
Drehzahl) müssen besondere Anforderungen erfüllt
werden, wenn der Erdableitstrom 3,5 mA übersteigt.
Verstärken Sie die Erdung durch Berücksichtigung der
folgenden Anforderungen zur Schutzerdung:
•
Erdungskabel (Klemme 95) mit einem Querschnitt
von mindestens 10 mm
•
Zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
Weitere Informationen finden Sie in EN/IEC 61800-5-1 und
EN 50178.
Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCDs), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten:
•
Verwenden Sie nur allstromsensitive Fehlerstrom-
schutzschalter (Typ B).
•
Verwenden Sie Fehlerstromschutzschalter mit
Einschaltverzögerung, um Fehler durch transiente
Erdströme zu vermeiden.
•
Bemessen Sie Fehlerstromschutzschalter in Bezug
auf Systemkonfiguration und Umgebungsbedin-
gungen.
Der Ableitstrom enthält mehrere Frequenzen, die ihren
Ursprung in der Netzfrequenz und in der Taktfrequenz
184
®
VLT AutomationDrive FC 302
315–1200 kW
THDv=0%
THDv=5%
2
(8 AWG).
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
haben. Der Typ der verwendeten Fehlerstromschutzein-
richtung beeinflusst, ob die Taktfrequenz erkannt wird.
RCD with low f
Leakage current
RCD with high f
50 Hz 150 Hz
Mains 3rd harmonics
Abbildung 10.24 Hauptbeitragsfaktoren zum Ableitstrom
Die Menge des von der Fehlerstromschutzeinrichtung
erkannten Ableitstroms hängt von der Trennfrequenz des
Fehlerstromschutzschalters ab.
Leakage current [mA]
Abbildung 10.25 Einfluss der Trennfrequenz des Fehlerstrom-
schutzschalters auf den Ableitstrom

10.11 IT-Netz

Ungeerdete Netzversorgung
Wird der Frequenzumrichter von einer isolierten Netzstrom-
quelle (IT-Netz, potenzialfreie Dreieckschaltung oder
geerdete Dreieckschaltung) oder TT/TNS-Netz mit
geerdetem Zweig versorgt, wird empfohlen, den EMV-
Schalter über Parameter 14-50 EMV-Filter am
Frequenzumrichter und Parameter 14-50 EMV-Filter am Filter
auf AUS zu setzen. Weitere Informationen entnehmen Sie
Norm IEC 364-3. In dieser Betriebsart sind die Filterkonden-
satoren zwischen Chassis und Zwischenkreis abgeschaltet,
cut-
cut-
Frequency
f
sw
Cable
100 Hz
2 kHz
100 kHz
