4
Systemkomponenten an
der Raumbedieneinheit ein-
stellen

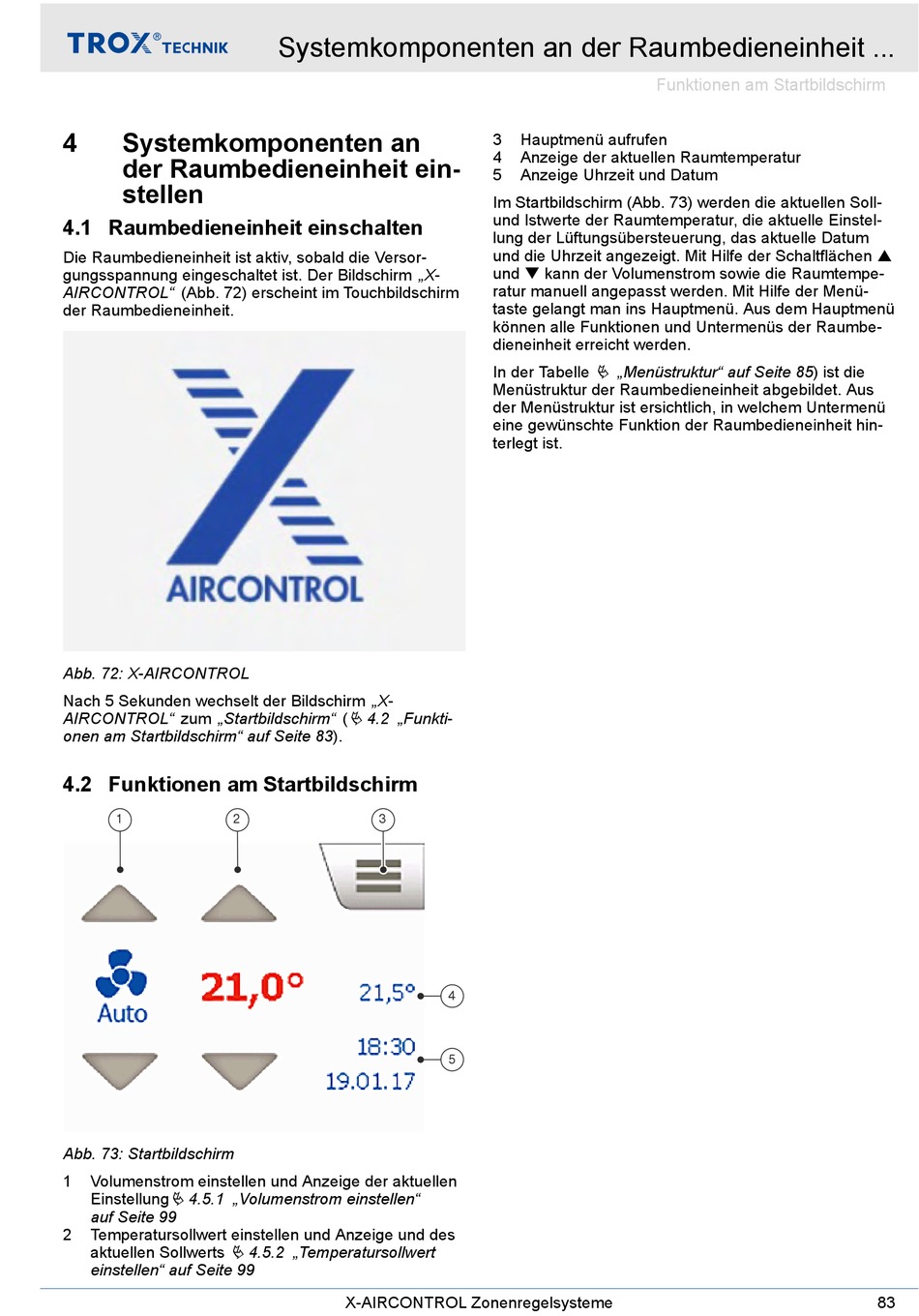

4.1 Raumbedieneinheit einschalten
Die Raumbedieneinheit ist aktiv, sobald die Versor-
gungsspannung eingeschaltet ist. Der Bildschirm „X-
AIRCONTROL" (Abb. 72) erscheint im Touchbildschirm
der Raumbedieneinheit.
Abb. 72: X-AIRCONTROL
Nach 5 Sekunden wechselt der Bildschirm „X-
AIRCONTROL" zum „Startbildschirm" (
onen am Startbildschirm" auf Seite 83).
4.2 Funktionen am Startbildschirm
1
2
Abb. 73: Startbildschirm
1
Volumenstrom einstellen und Anzeige der aktuellen
Einstellung
Ä 4.5.1 „Volumenstrom einstellen"
auf Seite 99
2
Temperatursollwert einstellen und Anzeige und des
aktuellen Sollwerts
Ä 4.5.2 „Temperatursollwert
einstellen" auf Seite 99
Systemkomponenten an der Raumbedieneinheit ...
Ä 4.2 „Funkti-
3
4
5
X-AIRCONTROL Zonenregelsysteme
Funktionen am Startbildschirm
3
Hauptmenü aufrufen
4
Anzeige der aktuellen Raumtemperatur
5
Anzeige Uhrzeit und Datum
Im Startbildschirm (Abb. 73) werden die aktuellen Soll-
und Istwerte der Raumtemperatur, die aktuelle Einstel-
lung der Lüftungsübersteuerung, das aktuelle Datum
und die Uhrzeit angezeigt. Mit Hilfe der Schaltflächen p
und q kann der Volumenstrom sowie die Raumtempe-
ratur manuell angepasst werden. Mit Hilfe der Menü-
taste gelangt man ins Hauptmenü. Aus dem Hauptmenü
können alle Funktionen und Untermenüs der Raumbe-
dieneinheit erreicht werden.
In der Tabelle
Ä „Menüstruktur" auf Seite 85) ist die
Menüstruktur der Raumbedieneinheit abgebildet. Aus
der Menüstruktur ist ersichtlich, in welchem Untermenü
eine gewünschte Funktion der Raumbedieneinheit hin-
terlegt ist.
83
