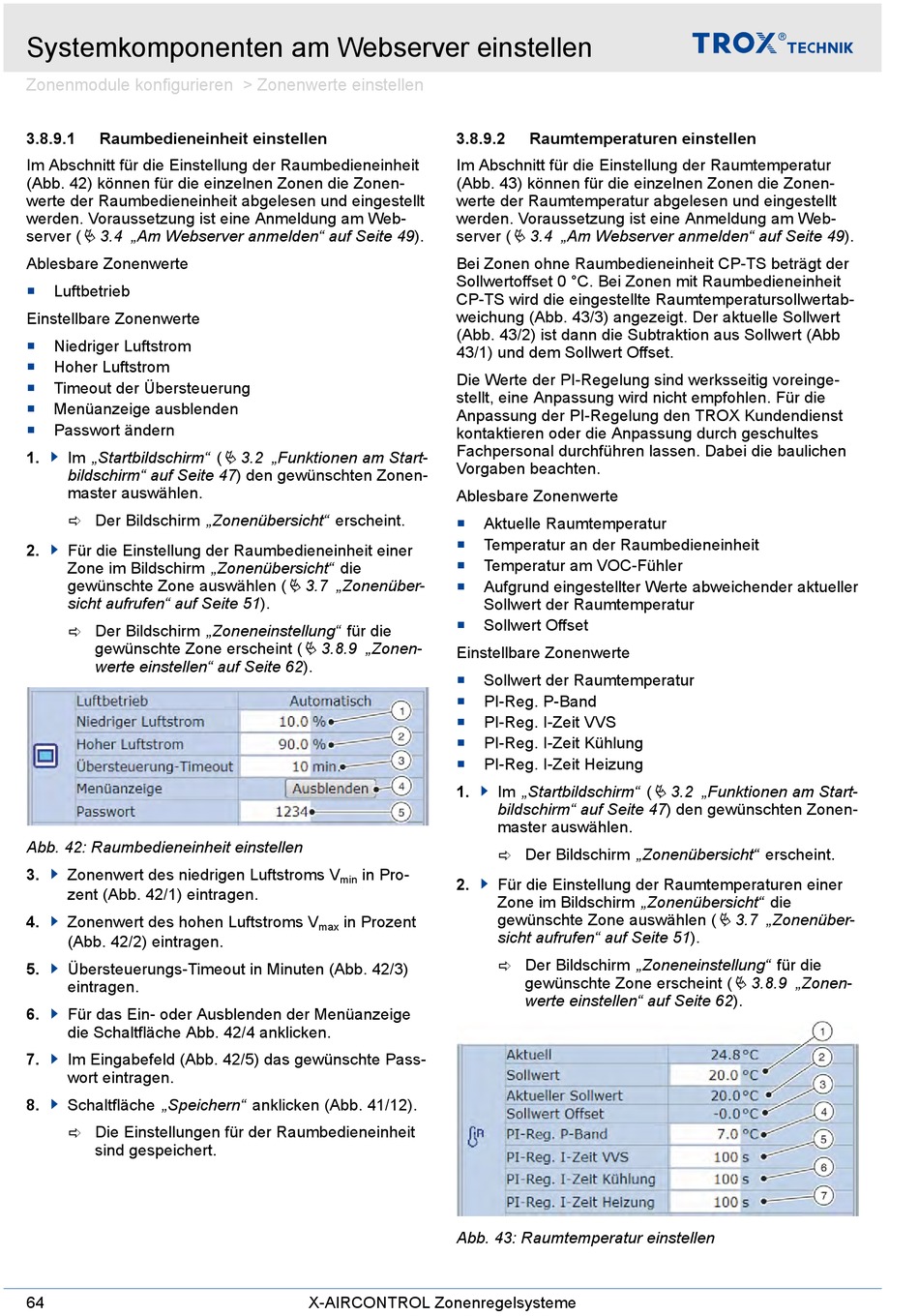

Systemkomponenten am Webserver einstellen
Zonenmodule konfigurieren > Zonenwerte einstellen
3.8.9.1
Raumbedieneinheit einstellen
Im Abschnitt für die Einstellung der Raumbedieneinheit
(Abb. 42) können für die einzelnen Zonen die Zonen-
werte der Raumbedieneinheit abgelesen und eingestellt
werden. Voraussetzung ist eine Anmeldung am Web-
Ä 3.4 „Am Webserver anmelden" auf Seite 49).
server (
Ablesbare Zonenwerte
Luftbetrieb
Einstellbare Zonenwerte
Niedriger Luftstrom
Hoher Luftstrom
Timeout der Übersteuerung
Menüanzeige ausblenden
Passwort ändern
1.
Im „Startbildschirm" (
bildschirm" auf Seite 47) den gewünschten Zonen-
master auswählen.
ð Der Bildschirm „Zonenübersicht" erscheint.
2.
Für die Einstellung der Raumbedieneinheit einer
Zone im Bildschirm „Zonenübersicht" die
gewünschte Zone auswählen (
sicht aufrufen" auf Seite 51).
ð Der Bildschirm „Zoneneinstellung" für die
gewünschte Zone erscheint (
werte einstellen" auf Seite 62).
Abb. 42: Raumbedieneinheit einstellen
3.
Zonenwert des niedrigen Luftstroms V
zent (Abb. 42/1) eintragen.
4.
Zonenwert des hohen Luftstroms V
(Abb. 42/2) eintragen.
5.
Übersteuerungs-Timeout in Minuten (Abb. 42/3)
eintragen.
6.
Für das Ein- oder Ausblenden der Menüanzeige
die Schaltfläche Abb. 42/4 anklicken.
7.
Im Eingabefeld (Abb. 42/5) das gewünschte Pass-
wort eintragen.
8.
Schaltfläche „Speichern" anklicken (Abb. 41/12).
ð Die Einstellungen für der Raumbedieneinheit
sind gespeichert.
64
Ä 3.2 „Funktionen am Start-
Ä 3.7 „Zonenüber-
Ä 3.8.9 „Zonen-
in Pro-
min
in Prozent
max
X-AIRCONTROL Zonenregelsysteme
3.8.9.2
Raumtemperaturen einstellen
Im Abschnitt für die Einstellung der Raumtemperatur
(Abb. 43) können für die einzelnen Zonen die Zonen-
werte der Raumtemperatur abgelesen und eingestellt
werden. Voraussetzung ist eine Anmeldung am Web-
Ä 3.4 „Am Webserver anmelden" auf Seite 49).
server (
Bei Zonen ohne Raumbedieneinheit CP-TS beträgt der
Sollwertoffset 0 °C. Bei Zonen mit Raumbedieneinheit
CP-TS wird die eingestellte Raumtemperatursollwertab-
weichung (Abb. 43/3) angezeigt. Der aktuelle Sollwert
(Abb. 43/2) ist dann die Subtraktion aus Sollwert (Abb
43/1) und dem Sollwert Offset.
Die Werte der PI-Regelung sind werksseitig voreinge-
stellt, eine Anpassung wird nicht empfohlen. Für die
Anpassung der PI-Regelung den TROX Kundendienst
kontaktieren oder die Anpassung durch geschultes
Fachpersonal durchführen lassen. Dabei die baulichen
Vorgaben beachten.
Ablesbare Zonenwerte
Aktuelle Raumtemperatur
Temperatur an der Raumbedieneinheit
Temperatur am VOC-Fühler
Aufgrund eingestellter Werte abweichender aktueller
Sollwert der Raumtemperatur
Sollwert Offset
Einstellbare Zonenwerte
Sollwert der Raumtemperatur
PI-Reg. P-Band
PI-Reg. I-Zeit VVS
PI-Reg. I-Zeit Kühlung
PI-Reg. I-Zeit Heizung
1.
Im „Startbildschirm" (
bildschirm" auf Seite 47) den gewünschten Zonen-
master auswählen.
ð Der Bildschirm „Zonenübersicht" erscheint.
2.
Für die Einstellung der Raumtemperaturen einer
Zone im Bildschirm „Zonenübersicht" die
gewünschte Zone auswählen (
sicht aufrufen" auf Seite 51).
ð Der Bildschirm „Zoneneinstellung" für die
gewünschte Zone erscheint (
werte einstellen" auf Seite 62).
Abb. 43: Raumtemperatur einstellen
Ä 3.2 „Funktionen am Start-
Ä 3.7 „Zonenüber-
Ä 3.8.9 „Zonen-
