Systemkomponenten am Webserver einstellen
Zonenmodule konfigurieren > Zonenübersicht anzeigen

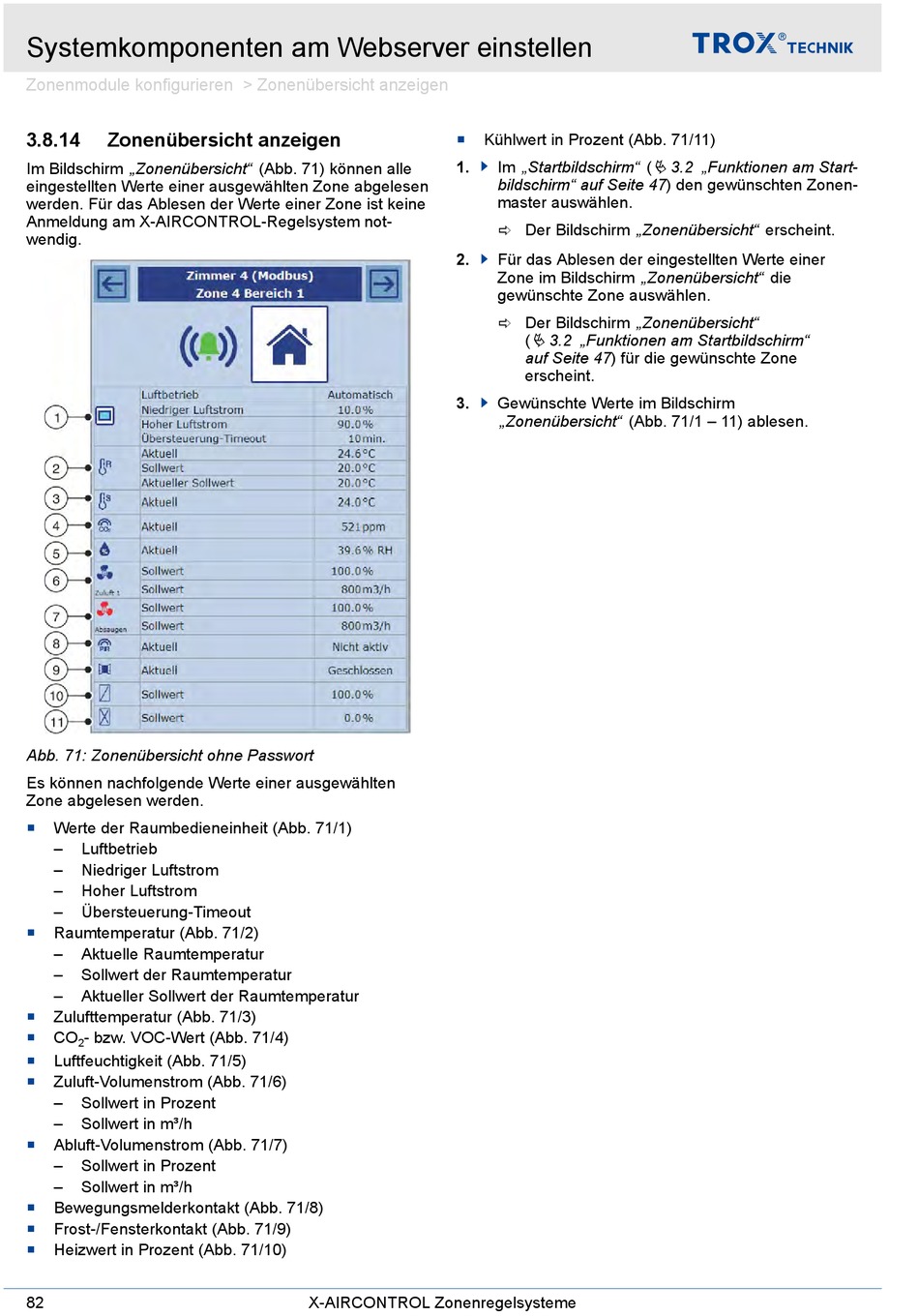

3.8.14 Zonenübersicht anzeigen
Im Bildschirm „Zonenübersicht" (Abb. 71) können alle
eingestellten Werte einer ausgewählten Zone abgelesen
werden. Für das Ablesen der Werte einer Zone ist keine
Anmeldung am X-AIRCONTROL-Regelsystem not-
wendig.
Abb. 71: Zonenübersicht ohne Passwort
Es können nachfolgende Werte einer ausgewählten
Zone abgelesen werden.
Werte der Raumbedieneinheit (Abb. 71/1)

– Luftbetrieb
– Niedriger Luftstrom
– Hoher Luftstrom
– Übersteuerung-Timeout
Raumtemperatur (Abb. 71/2)

– Aktuelle Raumtemperatur
– Sollwert der Raumtemperatur
– Aktueller Sollwert der Raumtemperatur
Zulufttemperatur (Abb. 71/3)

CO - bzw. VOC-Wert (Abb. 71/4)

2
Luftfeuchtigkeit (Abb. 71/5)

Zuluft-Volumenstrom (Abb. 71/6)

– Sollwert in Prozent
– Sollwert in m³/h
Abluft-Volumenstrom (Abb. 71/7)

– Sollwert in Prozent
– Sollwert in m³/h
Bewegungsmelderkontakt (Abb. 71/8)

Frost-/Fensterkontakt (Abb. 71/9)

Heizwert in Prozent (Abb. 71/10)

82

1.
2.
3.
X-AIRCONTROL Zonenregelsysteme
Kühlwert in Prozent (Abb. 71/11)
Im „Startbildschirm" ( Ä 3.2 „Funktionen am Start-
bildschirm" auf Seite 47) den gewünschten Zonen-
master auswählen.
ð Der Bildschirm „Zonenübersicht" erscheint.
Für das Ablesen der eingestellten Werte einer
Zone im Bildschirm „Zonenübersicht" die
gewünschte Zone auswählen.
ð Der Bildschirm „Zonenübersicht"
Ä 3.2 „Funktionen am Startbildschirm"
(
auf Seite 47) für die gewünschte Zone
erscheint.
Gewünschte Werte im Bildschirm
„Zonenübersicht" (Abb. 71/1 – 11) ablesen.
