Systembeschreibung X-AIRCONTROL
Mögliche Systemvarianten > Regelung für einen Einzelraum (Standalone)
2
Systembeschreibung X-AIRCONTROL
2.1 Mögliche Systemvarianten
2.1.1 Regelung für einen Einzelraum (Standalone)
1
2

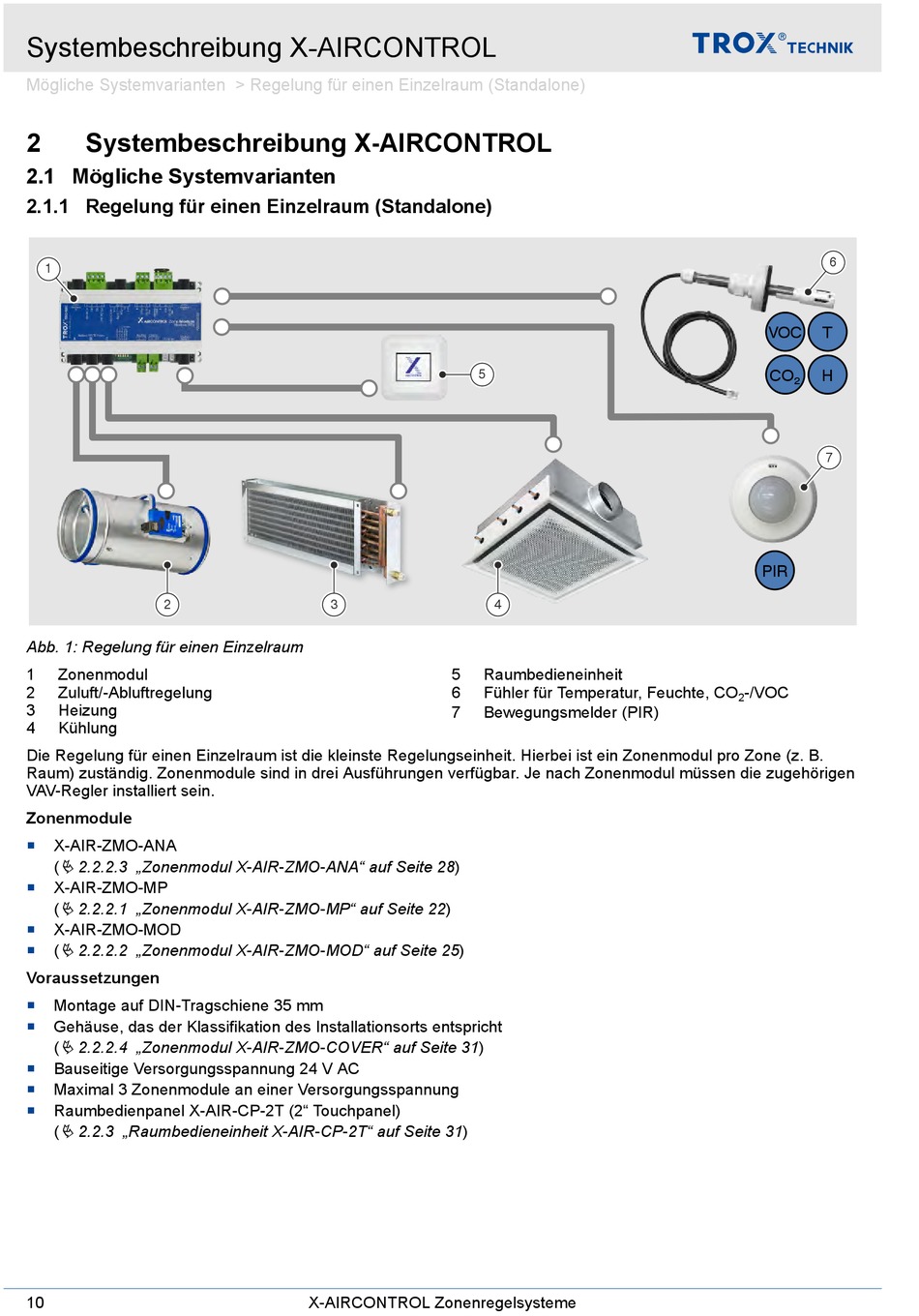

Abb. 1: Regelung für einen Einzelraum
1
Zonenmodul
2
Zuluft/-Abluftregelung
3
Heizung
4
Kühlung
Die Regelung für einen Einzelraum ist die kleinste Regelungseinheit. Hierbei ist ein Zonenmodul pro Zone (z. B.
Raum) zuständig. Zonenmodule sind in drei Ausführungen verfügbar. Je nach Zonenmodul müssen die zugehörigen
VAV-Regler installiert sein.
Zonenmodule
X-AIR-ZMO-ANA
Ä 2.2.2.3 „Zonenmodul X-AIR-ZMO-ANA" auf Seite 28)
(
X-AIR-ZMO-MP
(
Ä 2.2.2.1 „Zonenmodul X-AIR-ZMO-MP" auf Seite 22)
X-AIR-ZMO-MOD
Ä 2.2.2.2 „Zonenmodul X-AIR-ZMO-MOD" auf Seite 25)
(
Voraussetzungen
Montage auf DIN-Tragschiene 35 mm
Gehäuse, das der Klassifikation des Installationsorts entspricht
(
Ä 2.2.2.4 „Zonenmodul X-AIR-ZMO-COVER" auf Seite 31)
Bauseitige Versorgungsspannung 24 V AC
Maximal 3 Zonenmodule an einer Versorgungsspannung
Raumbedienpanel X-AIR-CP-2T (2" Touchpanel)
Ä 2.2.3 „Raumbedieneinheit X-AIR-CP-2T" auf Seite 31)
(
10
5
3
5
6
7
X-AIRCONTROL Zonenregelsysteme
4
Raumbedieneinheit
Fühler für Temperatur, Feuchte, CO
Bewegungsmelder (PIR)
6
VOC
T
CO₂
H
7
PIR
-/VOC
2
