3.8.2 Fühler und Aktoren konfigurieren
1
2
3

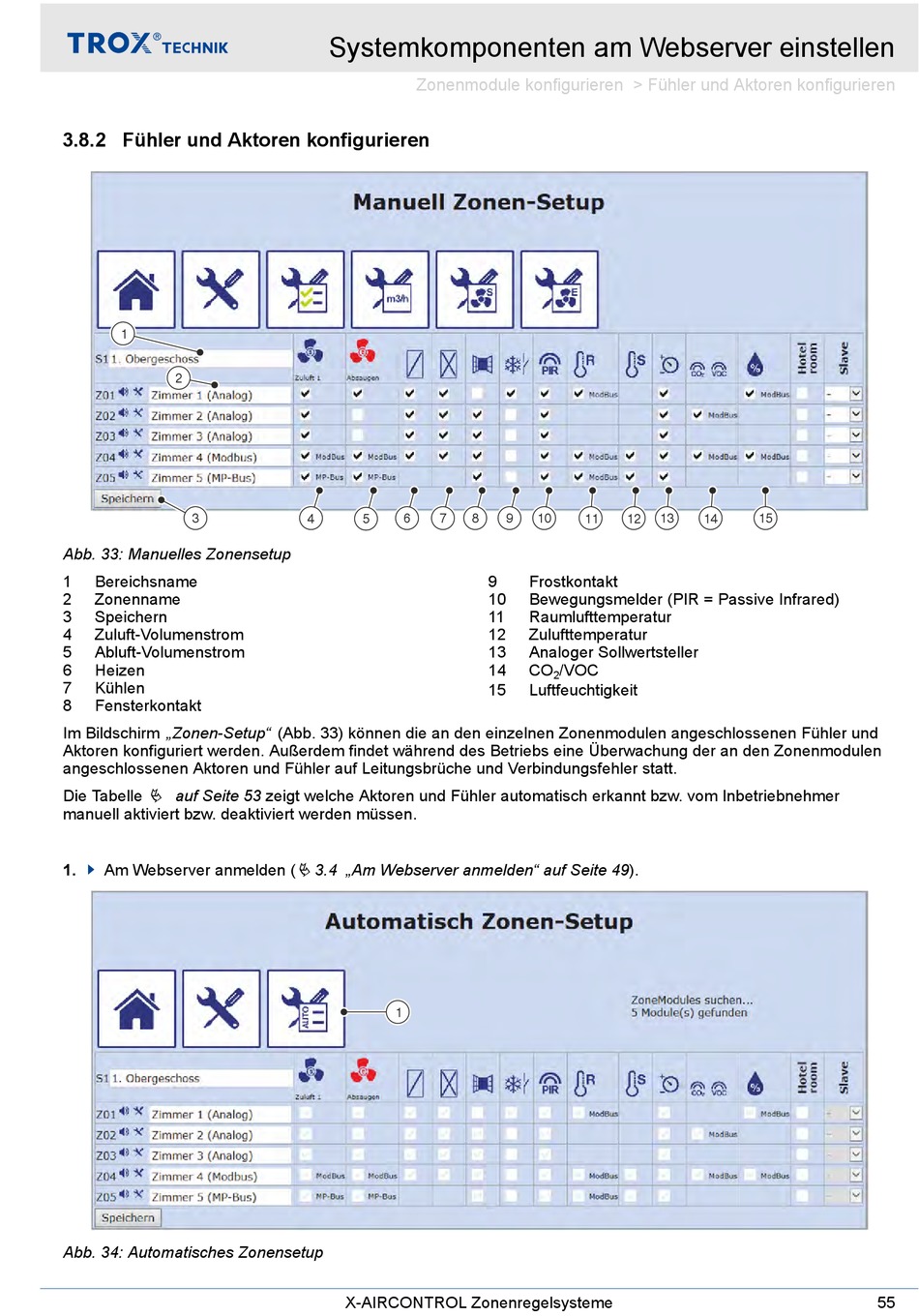

Abb. 33: Manuelles Zonensetup
1 Bereichsname
2 Zonenname
3 Speichern
4 Zuluft-Volumenstrom
5 Abluft-Volumenstrom
6 Heizen
7 Kühlen
8 Fensterkontakt
Im Bildschirm „Zonen-Setup" (Abb. 33) können die an den einzelnen Zonenmodulen angeschlossenen Fühler und
Aktoren konfiguriert werden. Außerdem findet während des Betriebs eine Überwachung der an den Zonenmodulen
angeschlossenen Aktoren und Fühler auf Leitungsbrüche und Verbindungsfehler statt.
Die Tabelle Ä auf Seite 53 zeigt welche Aktoren und Fühler automatisch erkannt bzw. vom Inbetriebnehmer
manuell aktiviert bzw. deaktiviert werden müssen.
1. Am Webserver anmelden (
Abb. 34: Automatisches Zonensetup
Systemkomponenten am Webserver einstellen
Zonenmodule konfigurieren > Fühler und Aktoren konfigurieren
6 7
4 5
Ä 3.4 „Am Webserver anmelden" auf Seite 49).
1
X-AIRCONTROL Zonenregelsysteme
8 9 10
11 12
9 Frostkontakt
10 Bewegungsmelder (PIR = Passive Infrared)
11 Raumlufttemperatur
12 Zulufttemperatur
13 Analoger Sollwertsteller
14 CO /VOC
2
15 Luftfeuchtigkeit
13 15
