Systembeschreibung X-AIRCONTROL
Mögliche Systemvarianten > Regelung für bis zu 4 Räume mit X-CUBE compact
2.1.4 Regelung für bis zu 4 Räume mit X-CUBE compact
1
5

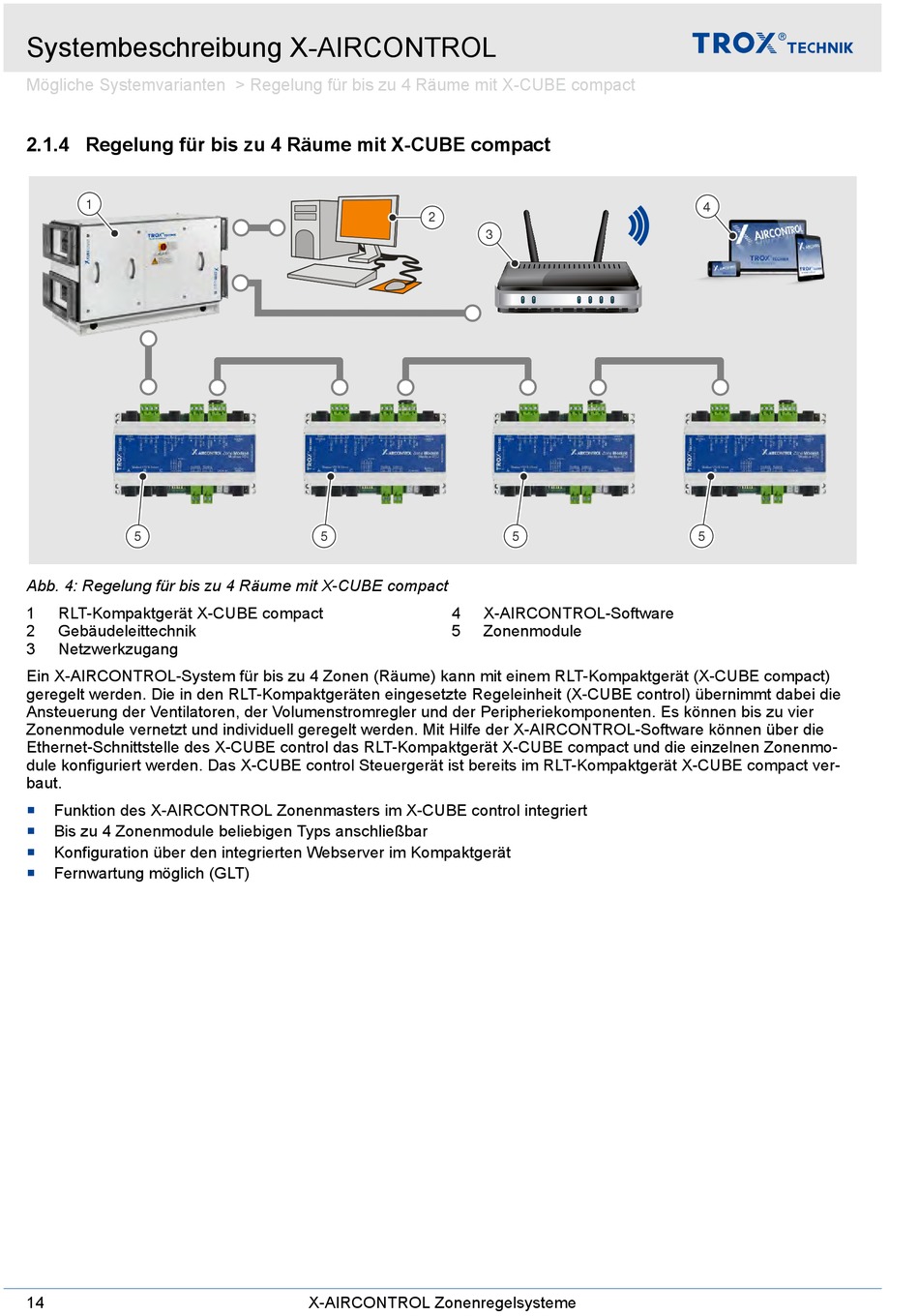

Abb. 4: Regelung für bis zu 4 Räume mit X-CUBE compact
1 RLT-Kompaktgerät X-CUBE compact
2 Gebäudeleittechnik
3 Netzwerkzugang
Ein X-AIRCONTROL-System für bis zu 4 Zonen (Räume) kann mit einem RLT-Kompaktgerät (X-CUBE compact)
geregelt werden. Die in den RLT-Kompaktgeräten eingesetzte Regeleinheit (X-CUBE control) übernimmt dabei die
Ansteuerung der Ventilatoren, der Volumenstromregler und der Peripheriekomponenten. Es können bis zu vier
Zonenmodule vernetzt und individuell geregelt werden. Mit Hilfe der X-AIRCONTROL-Software können über die
Ethernet-Schnittstelle des X-CUBE control das RLT-Kompaktgerät X-CUBE compact und die einzelnen Zonenmo-
dule konfiguriert werden. Das X-CUBE control Steuergerät ist bereits im RLT-Kompaktgerät X-CUBE compact ver-
baut.
Funktion des X-AIRCONTROL Zonenmasters im X-CUBE control integriert

Bis zu 4 Zonenmodule beliebigen Typs anschließbar

Konfiguration über den integrierten Webserver im Kompaktgerät

Fernwartung möglich (GLT)

14
2
5
4
5
X-AIRCONTROL Zonenregelsysteme
3
5
X-AIRCONTROL-Software
Zonenmodule
