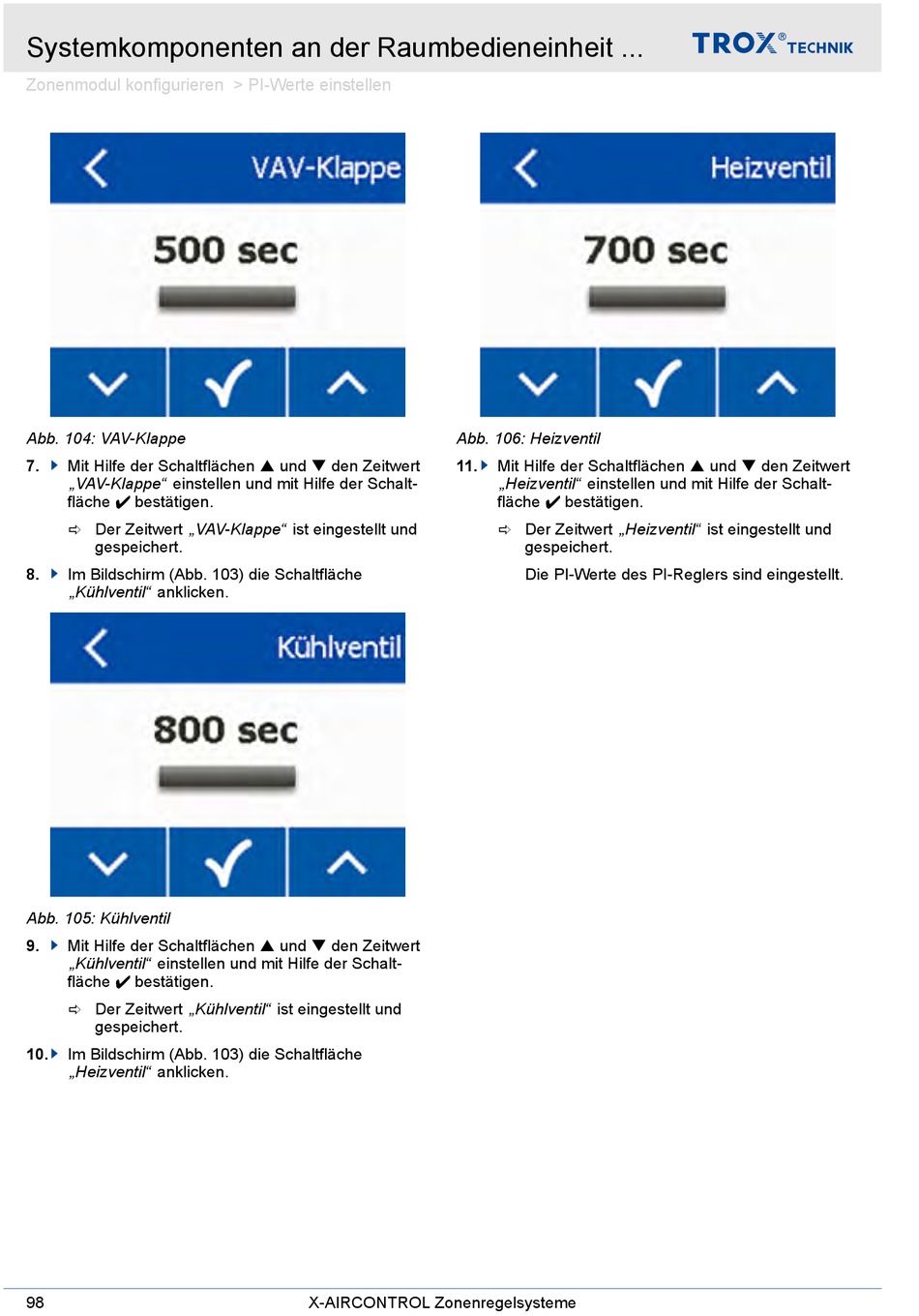

Trox X-AIRCONTROL Inbetriebnahmeanleitung Seite 98

Systemkomponenten an der Raumbedieneinheit ...
Zonenmodul konfigurieren > PI-Werte einstellen
Abb. 104: VAV-Klappe
7. Mit Hilfe der Schaltflächen p und q den Zeitwert
„VAV-Klappe" einstellen und mit Hilfe der Schalt-
fläche 4 bestätigen.
ð Der Zeitwert „VAV-Klappe" ist eingestellt und
gespeichert.
8. Im Bildschirm (Abb. 103) die Schaltfläche
„Kühlventil" anklicken.
Abb. 105: Kühlventil
Mit Hilfe der Schaltflächen p und q den Zeitwert
9.
„Kühlventil" einstellen und mit Hilfe der Schalt-
fläche 4 bestätigen.
ð Der Zeitwert „Kühlventil" ist eingestellt und
gespeichert.
10. Im Bildschirm (Abb. 103) die Schaltfläche
„Heizventil" anklicken.
98
Abb. 106: Heizventil
11.
X-AIRCONTROL Zonenregelsysteme
Mit Hilfe der Schaltflächen p und q den Zeitwert
„Heizventil" einstellen und mit Hilfe der Schalt-
fläche 4 bestätigen.
ð Der Zeitwert „Heizventil" ist eingestellt und
gespeichert.
Die PI-Werte des PI-Reglers sind eingestellt.
