Trox X-AIRCONTROL Inbetriebnahmeanleitung Seite 28

Systembeschreibung X-AIRCONTROL
Beschreibung der Systemkomponenten > Zonenmodule
2.2.2.3 Zonenmodul X-AIR-ZMO-ANA

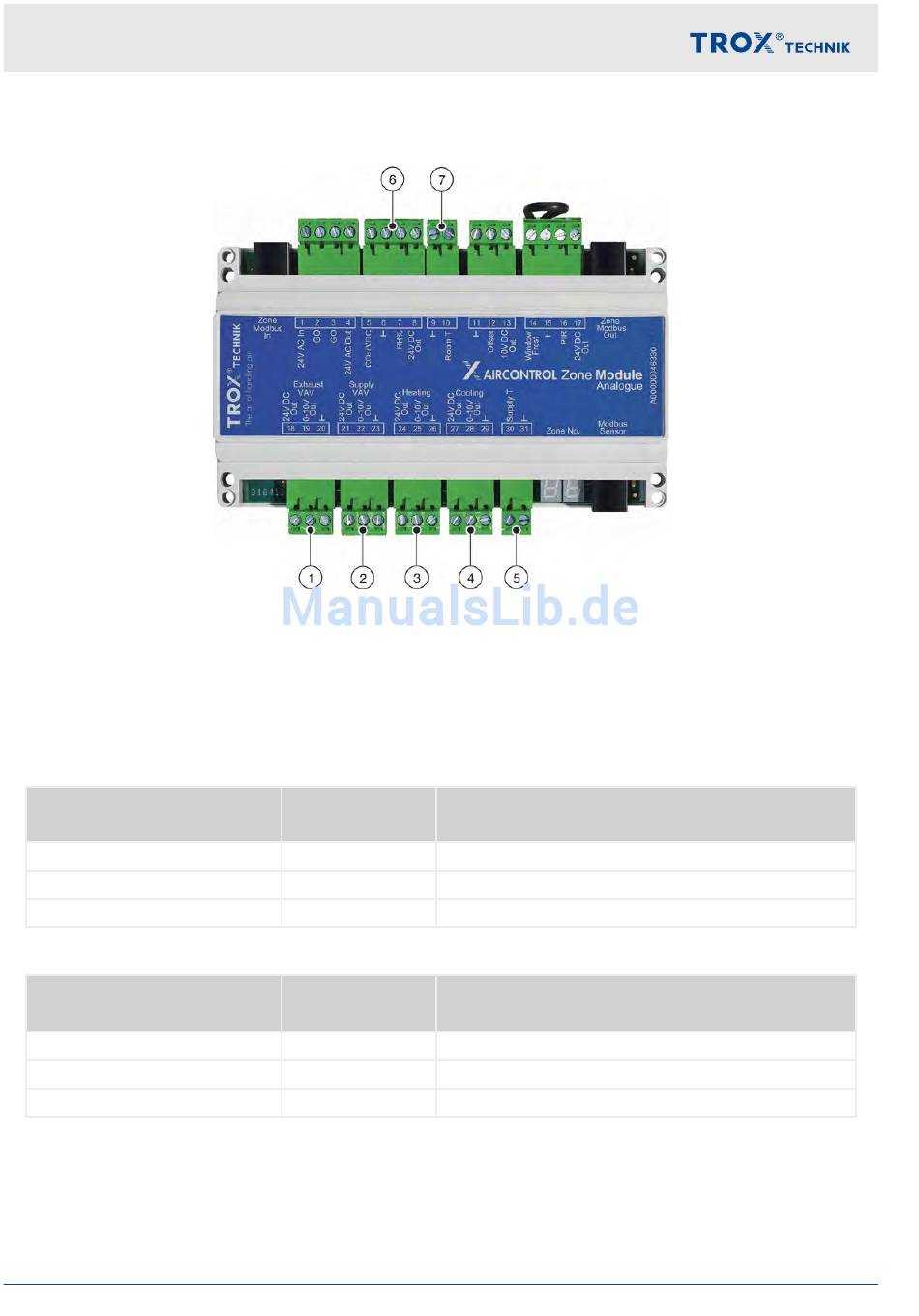

Abb. 9: Zonenmodul X-AIR-ZMO-ANA
1 Abluft-Volumenstromregler Ausgang
2 Zuluft-Volumenstromregler Ausgang
3 Heiz-Stellglied Ausgang
4 Kühl-Stellglied Ausgang
Anschlüsse
Abluft Volumenstromregler
Ausgang
Exhaust VAV 24 V DC Out
0 – 10 V Out
┴
Zuluft Volumenstromregler
Ausgang
Supply VAV 24 V DC Out
0 – 10 V Out
┴
28
5
6
7
Klemme
Nr.
18 Abluft-Volumenstromregler Ausgang (max. 6 VA)
19
20
Klemme
Nr.
21 Zuluft-Volumenstromregler Ausgang (max. 6 VA)
22
23
X-AIRCONTROL Zonenregelsysteme
Analoger Eingang Zulufttemperaturfühler
Analoge Eingänge C0 /VOC und Feuchtefühler
2
Analoger Eingang Raumtemperaturfühler
Ausgangssignal
GND für Volumenstromregler
Ausgangssignal
GND für Volumenstromregler
