Systembeschreibung X-AIRCONTROL
Beschreibung der Systemkomponenten > Fühler
Technische Daten
Abmessungen und Gewicht
Länge ohne Anschlussleitung
Durchmesser
Einbautiefe
Gewicht
Elektrische Daten
Versorgungsspannung
Leistungsaufnahme
Absolute Messabweichung
Messbereich Temperatur
Anschluss
Anschlusskabel (vorkonfektio-
niert)
Umgebungsbedingungen
Zulässige Temperatur (Betrieb)
Zulässige Temperatur (Lage-
rung)
Schutzart Kanalinnenseite
Schutzart Kanalaußenseite
2.2.5.3
X-SENS-VOC

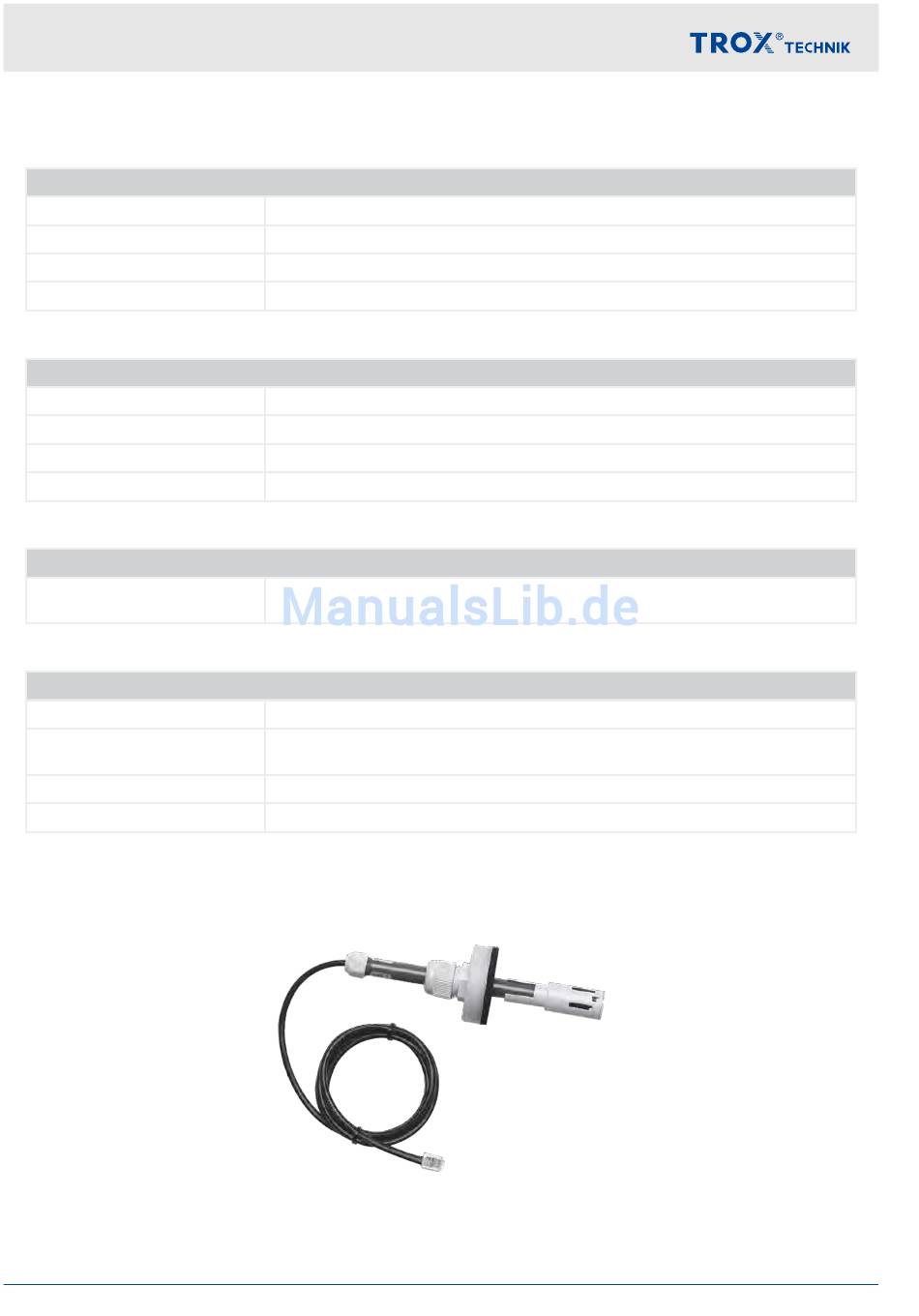

Abb. 15: VOC Kanalfühler für X-AIRCONTROL
36
RJ12 6P6C, 7000 mm Länge
-20 – +50 °C (% r.H. 0 – +50 °C)
X-AIRCONTROL Zonenregelsysteme
300 mm
12 mm
50 – 250 mm
250 g
24 V DC ± 25 %
max. 170 mW
< 0,5 °C (-10 – 85 °C)
-40 – 85 °C
-55 – +85 °C
IP32 (EN 60529)
IP54 (EN 60529)
