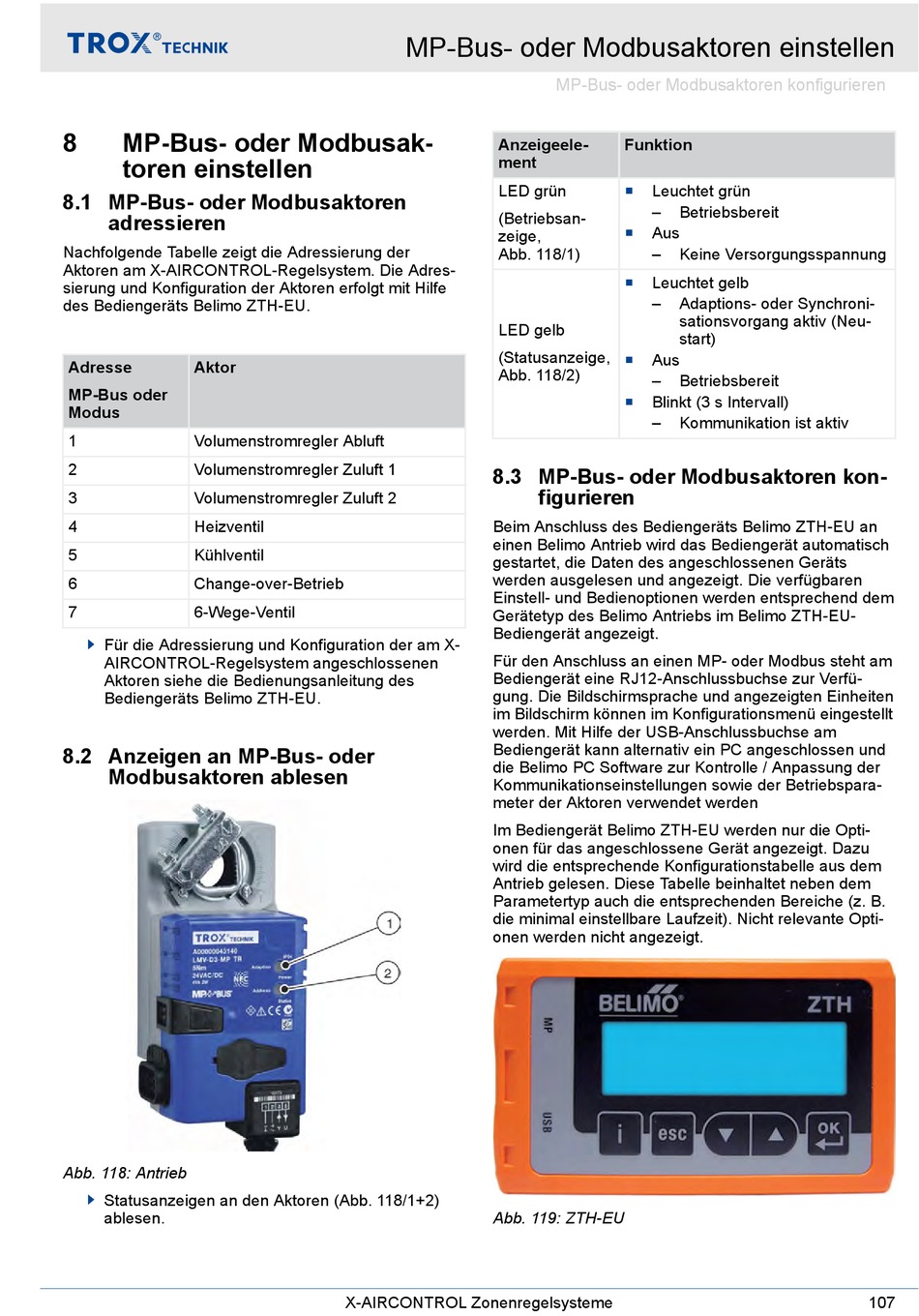

8
MP-Bus- oder Modbusak-
toren einstellen
8.1 MP-Bus- oder Modbusaktoren
adressieren
Nachfolgende Tabelle zeigt die Adressierung der
Aktoren am X-AIRCONTROL-Regelsystem. Die Adres-
sierung und Konfiguration der Aktoren erfolgt mit Hilfe
des Bediengeräts Belimo ZTH-EU.
Adresse
Aktor
MP-Bus oder
Modus
1
Volumenstromregler Abluft
2
Volumenstromregler Zuluft 1
3
Volumenstromregler Zuluft 2
4
Heizventil
5
Kühlventil
6
Change-over-Betrieb
7
6-Wege-Ventil
Für die Adressierung und Konfiguration der am X-
AIRCONTROL-Regelsystem angeschlossenen
Aktoren siehe die Bedienungsanleitung des
Bediengeräts Belimo ZTH-EU.
8.2 Anzeigen an MP-Bus- oder
Modbusaktoren ablesen
Abb. 118: Antrieb
Statusanzeigen an den Aktoren (Abb. 118/1+2)
ablesen.
MP-Bus- oder Modbusaktoren einstellen
Anzeigeele-
ment
LED grün
(Betriebsan-
zeige,
Abb. 118/1)
LED gelb
(Statusanzeige,
Abb. 118/2)
8.3 MP-Bus- oder Modbusaktoren kon-
Beim Anschluss des Bediengeräts Belimo ZTH-EU an
einen Belimo Antrieb wird das Bediengerät automatisch
gestartet, die Daten des angeschlossenen Geräts
werden ausgelesen und angezeigt. Die verfügbaren
Einstell- und Bedienoptionen werden entsprechend dem
Gerätetyp des Belimo Antriebs im Belimo ZTH-EU-
Bediengerät angezeigt.
Für den Anschluss an einen MP- oder Modbus steht am
Bediengerät eine RJ12-Anschlussbuchse zur Verfü-
gung. Die Bildschirmsprache und angezeigten Einheiten
im Bildschirm können im Konfigurationsmenü eingestellt
werden. Mit Hilfe der USB-Anschlussbuchse am
Bediengerät kann alternativ ein PC angeschlossen und
die Belimo PC Software zur Kontrolle / Anpassung der
Kommunikationseinstellungen sowie der Betriebspara-
meter der Aktoren verwendet werden
Im Bediengerät Belimo ZTH-EU werden nur die Opti-
onen für das angeschlossene Gerät angezeigt. Dazu
wird die entsprechende Konfigurationstabelle aus dem
Antrieb gelesen. Diese Tabelle beinhaltet neben dem
Parametertyp auch die entsprechenden Bereiche (z. B.
die minimal einstellbare Laufzeit). Nicht relevante Opti-
onen werden nicht angezeigt.
Abb. 119: ZTH-EU
X-AIRCONTROL Zonenregelsysteme
MP-Bus- oder Modbusaktoren konfigurieren
Funktion
Leuchtet grün
–
Betriebsbereit
Aus
–
Keine Versorgungsspannung
Leuchtet gelb
–
Adaptions- oder Synchroni-
sationsvorgang aktiv (Neu-
start)
Aus
–
Betriebsbereit
Blinkt (3 s Intervall)
–
Kommunikation ist aktiv
figurieren
