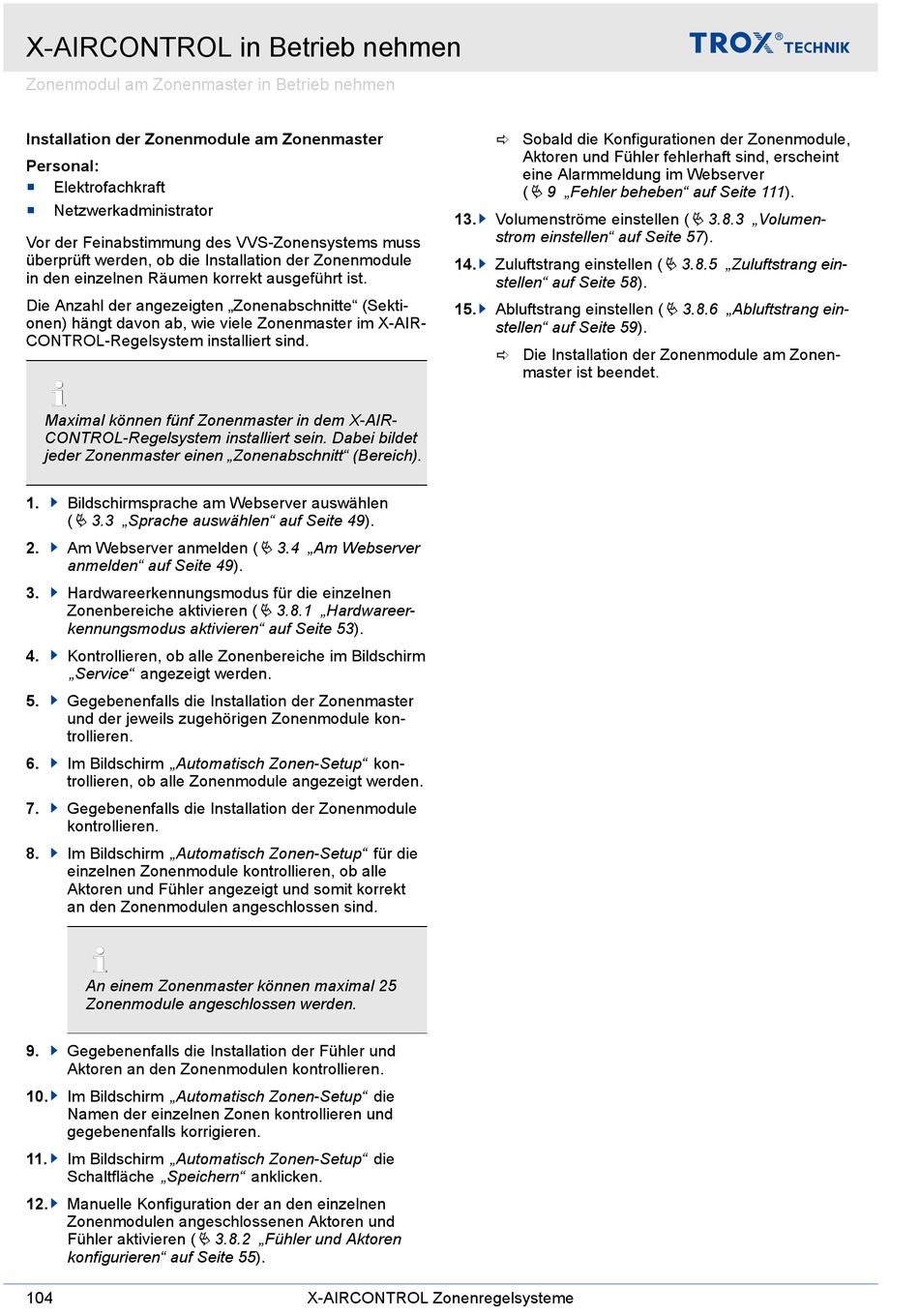

X-AIRCONTROL in Betrieb nehmen
Zonenmodul am Zonenmaster in Betrieb nehmen
Installation der Zonenmodule am Zonenmaster
Personal:
Elektrofachkraft
Netzwerkadministrator
Vor der Feinabstimmung des VVS-Zonensystems muss
überprüft werden, ob die Installation der Zonenmodule
in den einzelnen Räumen korrekt ausgeführt ist.
Die Anzahl der angezeigten „Zonenabschnitte" (Sekti-
onen) hängt davon ab, wie viele Zonenmaster im X-AIR-
CONTROL-Regelsystem installiert sind.
Maximal können fünf Zonenmaster in dem X-AIR-
CONTROL-Regelsystem installiert sein. Dabei bildet
jeder Zonenmaster einen „Zonenabschnitt" (Bereich).
1.
Bildschirmsprache am Webserver auswählen
Ä 3.3 „Sprache auswählen" auf Seite 49).
(
2.
Am Webserver anmelden (
anmelden" auf Seite 49).
3.
Hardwareerkennungsmodus für die einzelnen
Zonenbereiche aktivieren (
kennungsmodus aktivieren" auf Seite 53).
4.
Kontrollieren, ob alle Zonenbereiche im Bildschirm
„Service" angezeigt werden.
5.
Gegebenenfalls die Installation der Zonenmaster
und der jeweils zugehörigen Zonenmodule kon-
trollieren.
6.
Im Bildschirm „Automatisch Zonen-Setup" kon-
trollieren, ob alle Zonenmodule angezeigt werden.
7.
Gegebenenfalls die Installation der Zonenmodule
kontrollieren.
8.
Im Bildschirm „Automatisch Zonen-Setup" für die
einzelnen Zonenmodule kontrollieren, ob alle
Aktoren und Fühler angezeigt und somit korrekt
an den Zonenmodulen angeschlossen sind.
An einem Zonenmaster können maximal 25
Zonenmodule angeschlossen werden.
9.
Gegebenenfalls die Installation der Fühler und
Aktoren an den Zonenmodulen kontrollieren.
10.
Im Bildschirm „Automatisch Zonen-Setup" die
Namen der einzelnen Zonen kontrollieren und
gegebenenfalls korrigieren.
11.
Im Bildschirm „Automatisch Zonen-Setup" die
Schaltfläche „Speichern" anklicken.
12.
Manuelle Konfiguration der an den einzelnen
Zonenmodulen angeschlossenen Aktoren und
Fühler aktivieren (
Ä 3.8.2 „Fühler und Aktoren
konfigurieren" auf Seite 55).
104
Ä 3.4 „Am Webserver
Ä 3.8.1 „Hardwareer-
X-AIRCONTROL Zonenregelsysteme
ð Sobald die Konfigurationen der Zonenmodule,
Aktoren und Fühler fehlerhaft sind, erscheint
eine Alarmmeldung im Webserver
Ä 9 „Fehler beheben" auf Seite 111).
(
13.
Volumenströme einstellen (
strom einstellen" auf Seite 57).
14.
Zuluftstrang einstellen (
stellen" auf Seite 58).
15.
Abluftstrang einstellen (
stellen" auf Seite 59).
ð Die Installation der Zonenmodule am Zonen-
master ist beendet.
Ä 3.8.3 „Volumen-
Ä 3.8.5 „Zuluftstrang ein-
Ä 3.8.6 „Abluftstrang ein-
