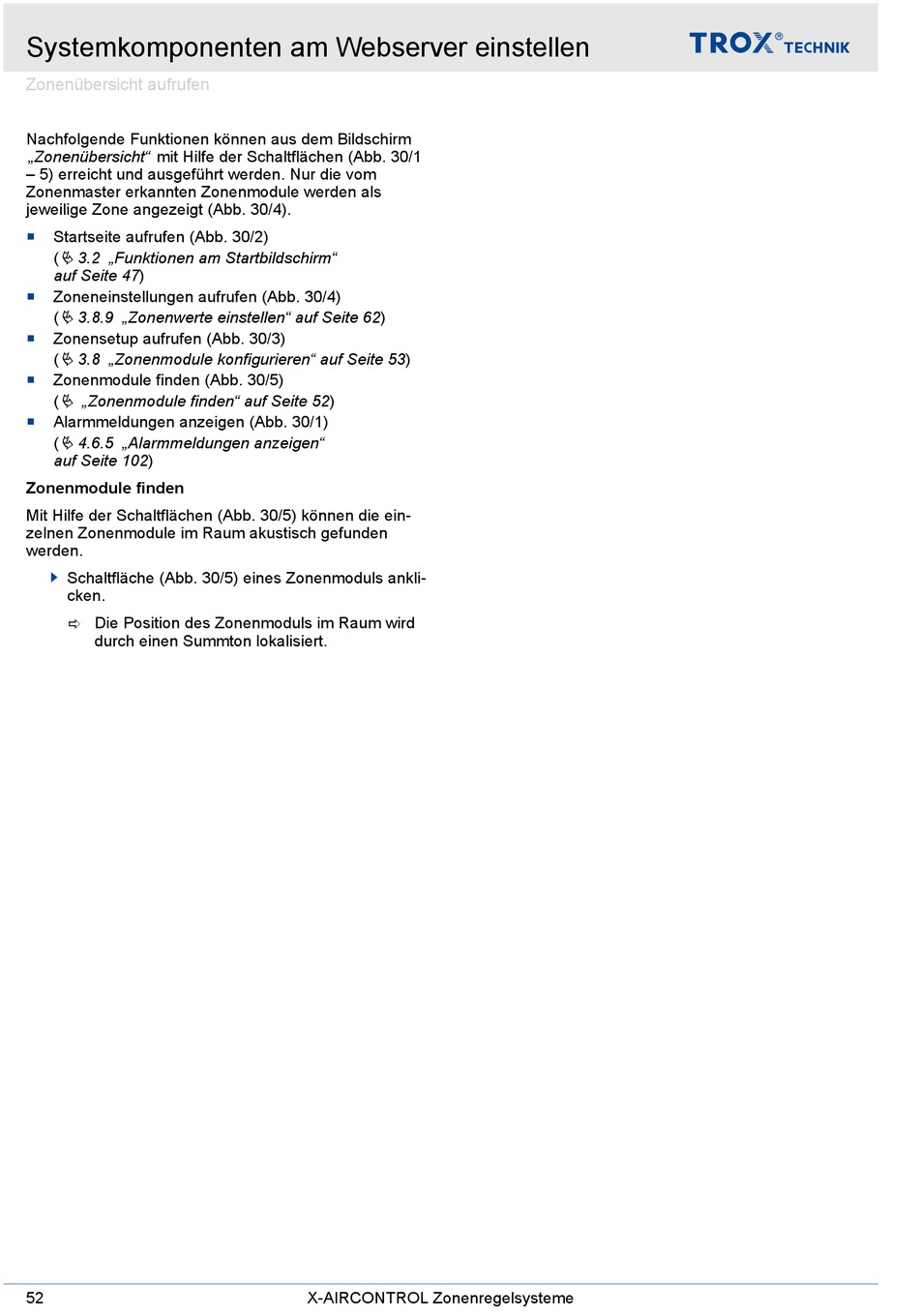

Trox X-AIRCONTROL Inbetriebnahmeanleitung Seite 52

Systemkomponenten am Webserver einstellen
Zonenübersicht aufrufen
Nachfolgende Funktionen können aus dem Bildschirm
„Zonenübersicht" mit Hilfe der Schaltflächen (Abb. 30/1
– 5) erreicht und ausgeführt werden. Nur die vom
Zonenmaster erkannten Zonenmodule werden als
jeweilige Zone angezeigt (Abb. 30/4).
Startseite aufrufen (Abb. 30/2)

Ä 3.2 „Funktionen am Startbildschirm"
(
auf Seite 47)
Zoneneinstellungen aufrufen (Abb. 30/4)

( Ä 3.8.9 „Zonenwerte einstellen" auf Seite 62)
Zonensetup aufrufen (Abb. 30/3)

Ä 3.8 „Zonenmodule konfigurieren" auf Seite 53)
(
Zonenmodule finden (Abb. 30/5)

Ä „Zonenmodule finden" auf Seite 52)
(
Alarmmeldungen anzeigen (Abb. 30/1)

( Ä 4.6.5 „Alarmmeldungen anzeigen"
auf Seite 102)
Zonenmodule finden
Mit Hilfe der Schaltflächen (Abb. 30/5) können die ein-
zelnen Zonenmodule im Raum akustisch gefunden
werden.
Schaltfläche (Abb. 30/5) eines Zonenmoduls ankli-
cken.
ð Die Position des Zonenmoduls im Raum wird
durch einen Summton lokalisiert.
52 X-AIRCONTROL Zonenregelsysteme
