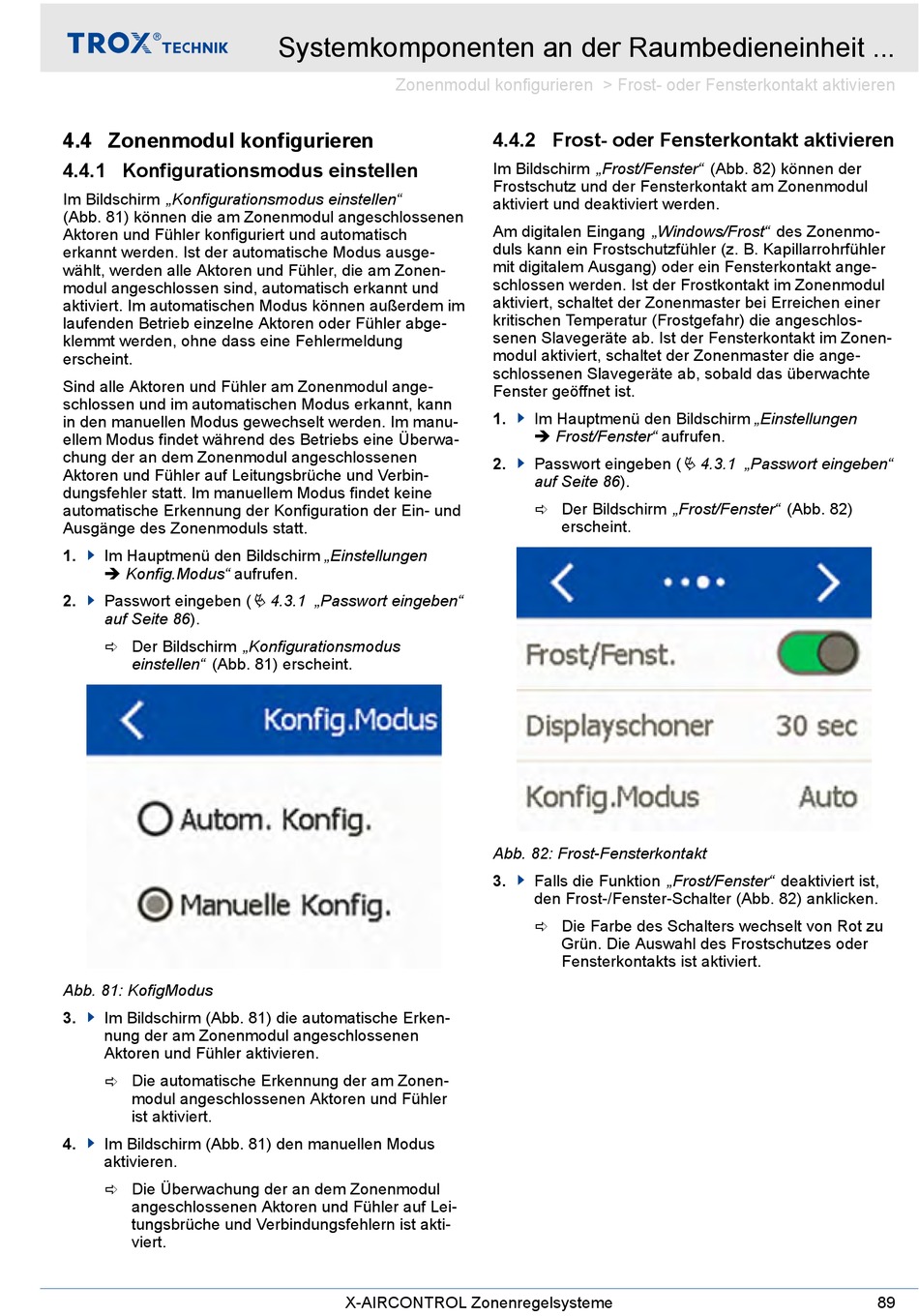

4.4 Zonenmodul konfigurieren
4.4.1 Konfigurationsmodus einstellen
Im Bildschirm „Konfigurationsmodus einstellen"
(Abb. 81) können die am Zonenmodul angeschlossenen
Aktoren und Fühler konfiguriert und automatisch
erkannt werden. Ist der automatische Modus ausge-
wählt, werden alle Aktoren und Fühler, die am Zonen-
modul angeschlossen sind, automatisch erkannt und
aktiviert. Im automatischen Modus können außerdem im
laufenden Betrieb einzelne Aktoren oder Fühler abge-
klemmt werden, ohne dass eine Fehlermeldung
erscheint.
Sind alle Aktoren und Fühler am Zonenmodul ange-
schlossen und im automatischen Modus erkannt, kann
in den manuellen Modus gewechselt werden. Im manu-
ellem Modus findet während des Betriebs eine Überwa-
chung der an dem Zonenmodul angeschlossenen
Aktoren und Fühler auf Leitungsbrüche und Verbin-
dungsfehler statt. Im manuellem Modus findet keine
automatische Erkennung der Konfiguration der Ein- und
Ausgänge des Zonenmoduls statt.
1.
Im Hauptmenü den Bildschirm „Einstellungen
è Konfig.Modus" aufrufen.
2.
Passwort eingeben (
auf Seite 86).
ð Der Bildschirm „Konfigurationsmodus
einstellen" (Abb. 81) erscheint.
Abb. 81: KofigModus
3.
Im Bildschirm (Abb. 81) die automatische Erken-
nung der am Zonenmodul angeschlossenen
Aktoren und Fühler aktivieren.
ð Die automatische Erkennung der am Zonen-
modul angeschlossenen Aktoren und Fühler
ist aktiviert.
4.
Im Bildschirm (Abb. 81) den manuellen Modus
aktivieren.
ð Die Überwachung der an dem Zonenmodul
angeschlossenen Aktoren und Fühler auf Lei-
tungsbrüche und Verbindungsfehlern ist akti-
viert.
Systemkomponenten an der Raumbedieneinheit ...
Zonenmodul konfigurieren > Frost- oder Fensterkontakt aktivieren
Ä 4.3.1 „Passwort eingeben"
X-AIRCONTROL Zonenregelsysteme
4.4.2 Frost- oder Fensterkontakt aktivieren
Im Bildschirm „Frost/Fenster" (Abb. 82) können der
Frostschutz und der Fensterkontakt am Zonenmodul
aktiviert und deaktiviert werden.
Am digitalen Eingang „Windows/Frost" des Zonenmo-
duls kann ein Frostschutzfühler (z. B. Kapillarrohrfühler
mit digitalem Ausgang) oder ein Fensterkontakt ange-
schlossen werden. Ist der Frostkontakt im Zonenmodul
aktiviert, schaltet der Zonenmaster bei Erreichen einer
kritischen Temperatur (Frostgefahr) die angeschlos-
senen Slavegeräte ab. Ist der Fensterkontakt im Zonen-
modul aktiviert, schaltet der Zonenmaster die ange-
schlossenen Slavegeräte ab, sobald das überwachte
Fenster geöffnet ist.
1.
Im Hauptmenü den Bildschirm „Einstellungen
è Frost/Fenster" aufrufen.
2.
Passwort eingeben (
auf Seite 86).
ð Der Bildschirm „Frost/Fenster" (Abb. 82)
erscheint.
Abb. 82: Frost-Fensterkontakt
3.
Falls die Funktion „Frost/Fenster" deaktiviert ist,
den Frost-/Fenster-Schalter (Abb. 82) anklicken.
ð Die Farbe des Schalters wechselt von Rot zu
Grün. Die Auswahl des Frostschutzes oder
Fensterkontakts ist aktiviert.
Ä 4.3.1 „Passwort eingeben"
