2.2.2 Zonenmodule
Beschreibung der gemeinsamen Anschlüsse

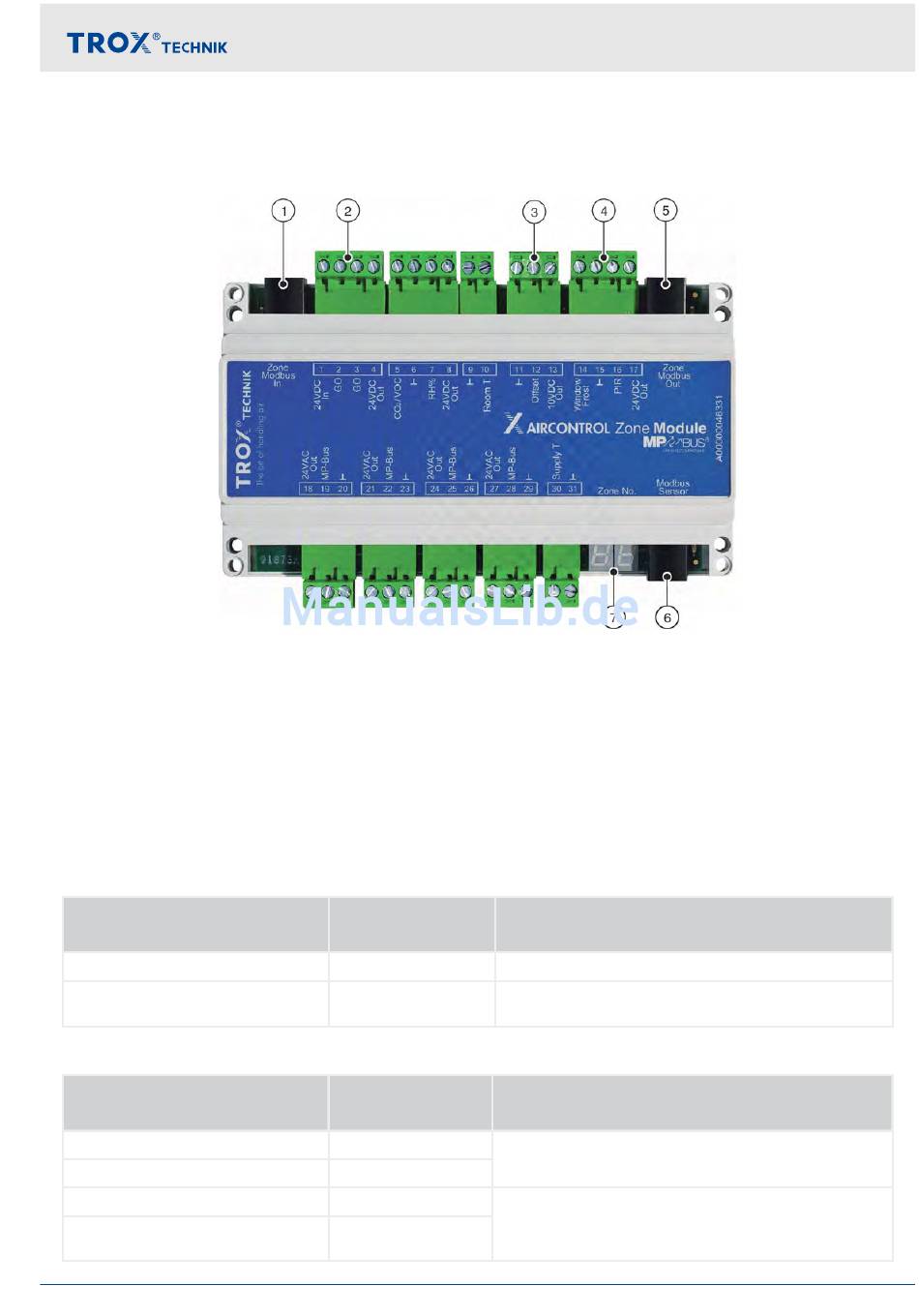

Abb. 6: Zonenmodul
1
Zonenmodbus In
2
Versorgungsspannung 24 V AC (In/G0/G0/Out)
3
Analoger Eingang Sollwertvorgabe (┴/Offset/10 V
DC Out)
4
Digitaler Eingang Fenster/Frost/Bewegungsmelder
(PIR)
Die Anschlüsse (Abb. 6/1 – 6) und die 7-Segmentanzeige (Abb. 6/7) sind in allen Zonenmodulen vorhanden und
haben die gleiche Funktion.
Anschlüsse
Kommunikationsschnittstellen
Modbus-Sensor
Zone Modbus In
Versorgungsspannung
(G0)
24 V AC In
G0
G0
24 V AC Out
Systembeschreibung X-AIRCONTROL
Beschreibung der Systemkomponenten > Zonenmodule
5
6
7
Klemme
Nr.
RJ12-Buchse
Diverse Fühler und Raumbedieneinheit X-AIR-CP-2T
Verbindung zum Zonenmaster oder zum vorherigen
RJ12-Buchse
Klemme
Nr.
1
2
3
4
X-AIRCONTROL Zonenregelsysteme
Zonenmodbus Out
Modbus-Sensor
7-Segmentanzeige
Zonenmodul
Eingang Versorgungsspannung 24 V AC
Ausgang Versorgungsspannung 24 V AC zum
nächsten Zonenmodul
(maximal 3 Stück in Reihe)
