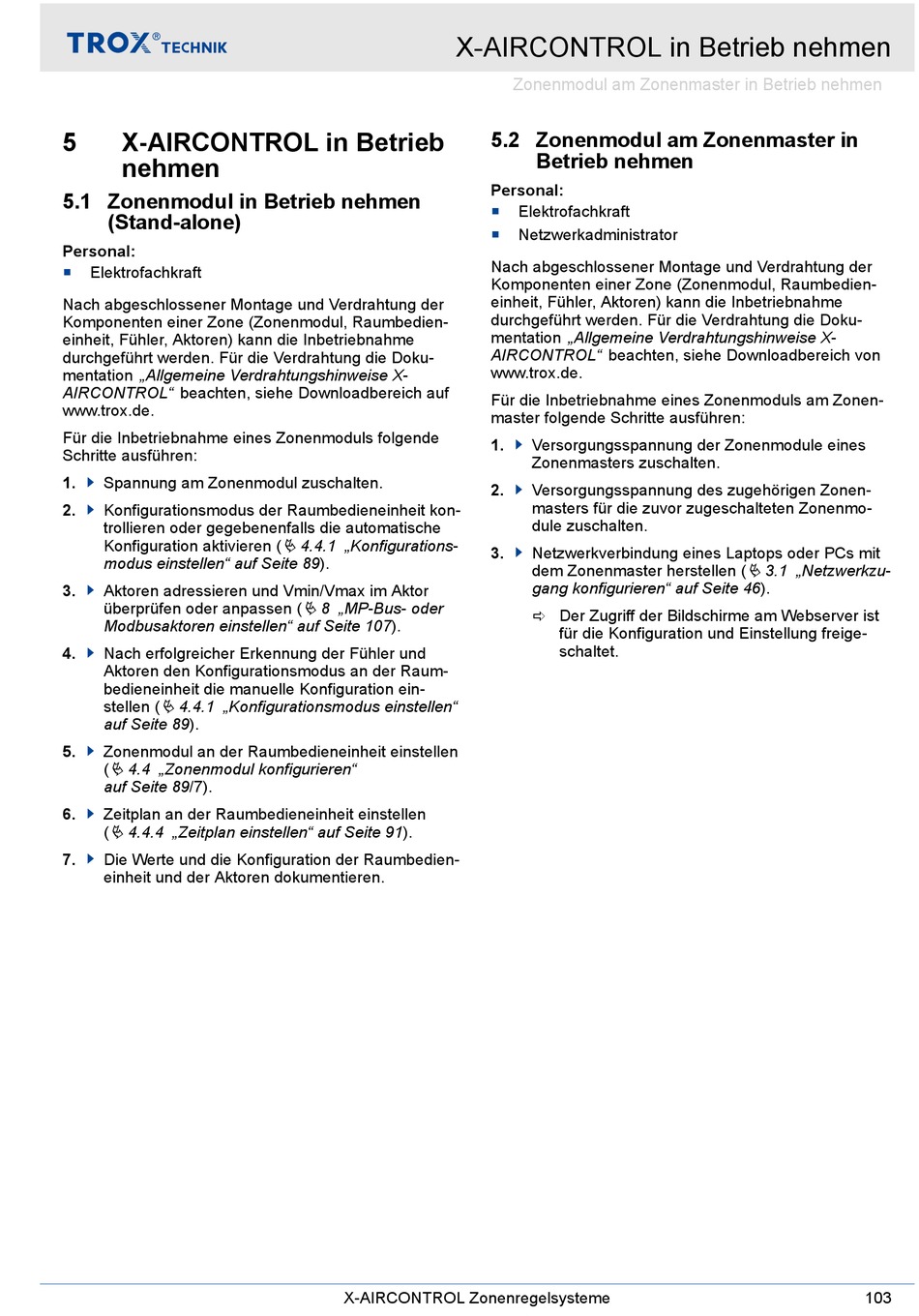

5

X-AIRCONTROL in Betrieb

nehmen
5.1 Zonenmodul in Betrieb nehmen
(Stand-alone)
Personal:
Elektrofachkraft

Nach abgeschlossener Montage und Verdrahtung der
Komponenten einer Zone (Zonenmodul, Raumbedien-
einheit, Fühler, Aktoren) kann die Inbetriebnahme
durchgeführt werden. Für die Verdrahtung die Doku-
mentation „Allgemeine Verdrahtungshinweise X-
AIRCONTROL" beachten, siehe Downloadbereich auf
www.trox.de.
Für die Inbetriebnahme eines Zonenmoduls folgende
Schritte ausführen:
1. Spannung am Zonenmodul zuschalten.
2. Konfigurationsmodus der Raumbedieneinheit kon-
trollieren oder gegebenenfalls die automatische
Konfiguration aktivieren (
modus einstellen" auf Seite 89).
3. Aktoren adressieren und Vmin/Vmax im Aktor
überprüfen oder anpassen (
Modbusaktoren einstellen" auf Seite 107).
4. Nach erfolgreicher Erkennung der Fühler und
Aktoren den Konfigurationsmodus an der Raum-
bedieneinheit die manuelle Konfiguration ein-
Ä 4.4.1 „Konfigurationsmodus einstellen"
stellen (
auf Seite 89).
5. Zonenmodul an der Raumbedieneinheit einstellen
Ä 4.4 „Zonenmodul konfigurieren"
(
auf Seite 89/7).
6. Zeitplan an der Raumbedieneinheit einstellen
( Ä 4.4.4 „Zeitplan einstellen" auf Seite 91).
7. Die Werte und die Konfiguration der Raumbedien-
einheit und der Aktoren dokumentieren.
Ä 4.4.1 „Konfigurations-
Ä 8 „MP-Bus- oder
X-AIRCONTROL Zonenregelsysteme

X-AIRCONTROL in Betrieb nehmen

Zonenmodul am Zonenmaster in Betrieb nehmen

5.2 Zonenmodul am Zonenmaster in
Betrieb nehmen
Personal:
Elektrofachkraft

Netzwerkadministrator

Nach abgeschlossener Montage und Verdrahtung der
Komponenten einer Zone (Zonenmodul, Raumbedien-
einheit, Fühler, Aktoren) kann die Inbetriebnahme
durchgeführt werden. Für die Verdrahtung die Doku-
mentation „Allgemeine Verdrahtungshinweise X-
AIRCONTROL" beachten, siehe Downloadbereich von
www.trox.de.
Für die Inbetriebnahme eines Zonenmoduls am Zonen-
master folgende Schritte ausführen:
1. Versorgungsspannung der Zonenmodule eines
Zonenmasters zuschalten.
2. Versorgungsspannung des zugehörigen Zonen-
masters für die zuvor zugeschalteten Zonenmo-
dule zuschalten.
3. Netzwerkverbindung eines Laptops oder PCs mit
dem Zonenmaster herstellen (
gang konfigurieren" auf Seite 46).
ð Der Zugriff der Bildschirme am Webserver ist
für die Konfiguration und Einstellung freige-
schaltet.
Ä 3.1 „Netzwerkzu-
103
