2.2 Beschreibung der Systemkomponenten

2.2.1 Zonenmaster

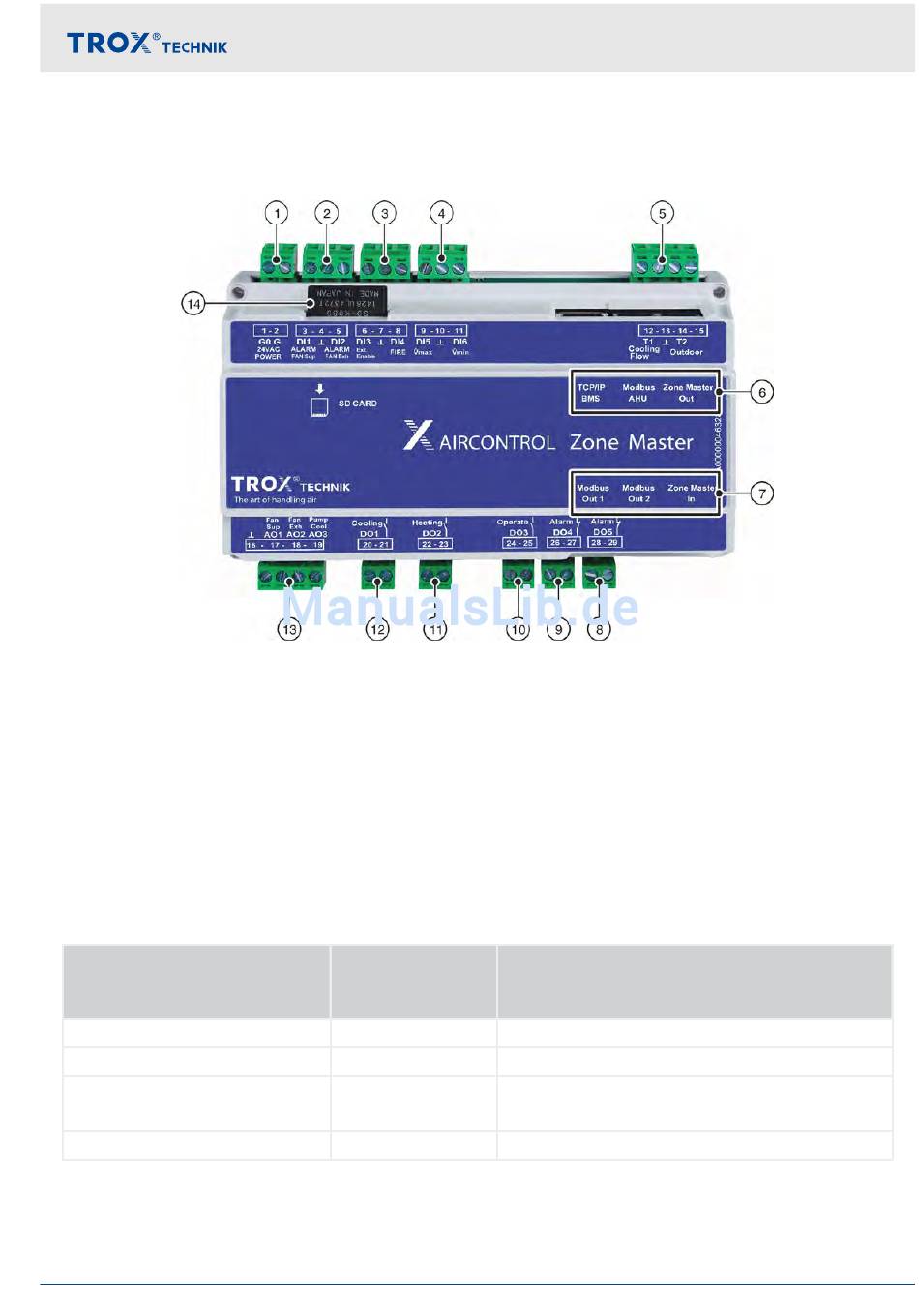

Abb. 5: X-AIRCONTROL Zonenmaster
1
Versorgungsspannung 24 V AC (GO/G)
2
Alarmeingänge (DI1/DI2)
3
Externe Freigabe/Brandalarm (DI3/DI4)
4
Zwangssteuerung der Volumenstromregler auf kon-
figurierten Volumenstrom V
5
Temperaturfühler Kühlkreislauf/Außenfühler (T1/T2)
6
Netzwerkschnittstellen (TCP/IP, BMS / Modbus
AHU / Zonemaster Out)
7
Netzwerkschnittstellen (Modbus Out 1/Modbus Out
2/Zonemaster In)
Anschlüsse
Analoge Ausgangssignale
(0 – 10 V)
(AO1, AO2, AO3)
AO1 (Fan Sup)
AO2 (Fan Exh)
AO3 (Pump Cool)
Systembeschreibung X-AIRCONTROL
oder V
(DI5/DI6)
min
max
Klemme
Nr.
17
18
19
16
X-AIRCONTROL Zonenregelsysteme
Beschreibung der Systemkomponenten > Zonenmaster
8
Digitales Ausgangssignal „B-Alarm" (DO5)
9
Digitales Ausgangssignal „A-Alarm" (DO4)
10
„Betrieb" (DO3)
11
„Freigabe Heizen" (DO2)
12
„Freigabe Kühlen" (DO1)
13
Steuerungssignal Zuluft-/Abluftventilator/Kühlkreis
(AO1/AO2/AO3)
14
SD-Kartenschnittstelle
Steuerungssignal für einen zentralen Zuluftventilator
Steuerungssignal für einen zentralen Abluftventilator
Steuerungssignal für den Kühlkreis
(z.B. Umwälzpumpe)
GND
15
