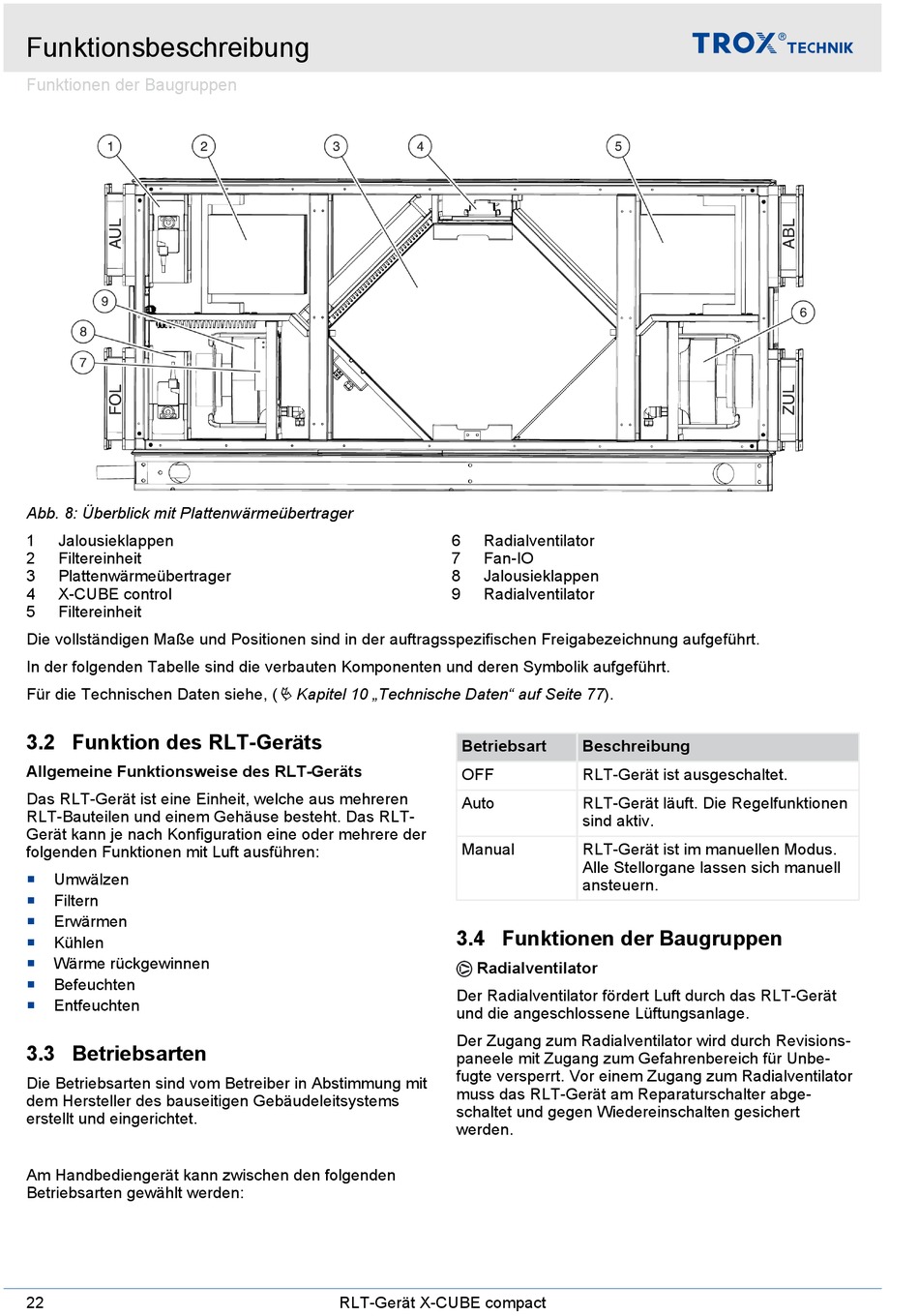

Funktionsbeschreibung
Funktionen der Baugruppen
Abb. 8: Überblick mit Plattenwärmeübertrager
1
Jalousieklappen
2
Filtereinheit
3
Plattenwärmeübertrager
4
X-CUBE control
5
Filtereinheit
Die vollständigen Maße und Positionen sind in der auftragsspezifischen Freigabezeichnung aufgeführt.
In der folgenden Tabelle sind die verbauten Komponenten und deren Symbolik aufgeführt.
Für die Technischen Daten siehe, (
3.2 Funktion des RLT-Geräts
Allgemeine Funktionsweise des RLT-Geräts
Das RLT-Gerät ist eine Einheit, welche aus mehreren
RLT-Bauteilen und einem Gehäuse besteht. Das RLT-
Gerät kann je nach Konfiguration eine oder mehrere der
folgenden Funktionen mit Luft ausführen:
Umwälzen
Filtern
Erwärmen
Kühlen
Wärme rückgewinnen
Befeuchten
Entfeuchten
3.3 Betriebsarten
Die Betriebsarten sind vom Betreiber in Abstimmung mit
dem Hersteller des bauseitigen Gebäudeleitsystems
erstellt und eingerichtet.
Am Handbediengerät kann zwischen den folgenden
Betriebsarten gewählt werden:
22
Ä Kapitel 10 „Technische Daten" auf Seite 77).
RLT-Gerät X-CUBE compact
6
Radialventilator
7
Fan-IO
8
Jalousieklappen
9
Radialventilator
Betriebsart
Beschreibung
OFF
RLT-Gerät ist ausgeschaltet.
Auto
RLT-Gerät läuft. Die Regelfunktionen
sind aktiv.
Manual
RLT-Gerät ist im manuellen Modus.
Alle Stellorgane lassen sich manuell
ansteuern.
3.4 Funktionen der Baugruppen
Radialventilator
Der Radialventilator fördert Luft durch das RLT-Gerät
und die angeschlossene Lüftungsanlage.
Der Zugang zum Radialventilator wird durch Revisions-
paneele mit Zugang zum Gefahrenbereich für Unbe-
fugte versperrt. Vor einem Zugang zum Radialventilator
muss das RLT-Gerät am Reparaturschalter abge-
schaltet und gegen Wiedereinschalten gesichert
werden.
