3. Állítsa be a fúrómélységet
MEGJEGYZÉS
○ A porelszívó rendszer használata mellett elérhető max.
fúrómélység 85 mm.
○ A porelszívó rendszer 4,3–20 mm és 50–100 mm
hasznos hosszúságú átmérőjű fúrófejekkel használható.
Ha 20 mm-esnél nagyobb átmérőjű fúrófejet használ,
távolítsa el a porelszívót.

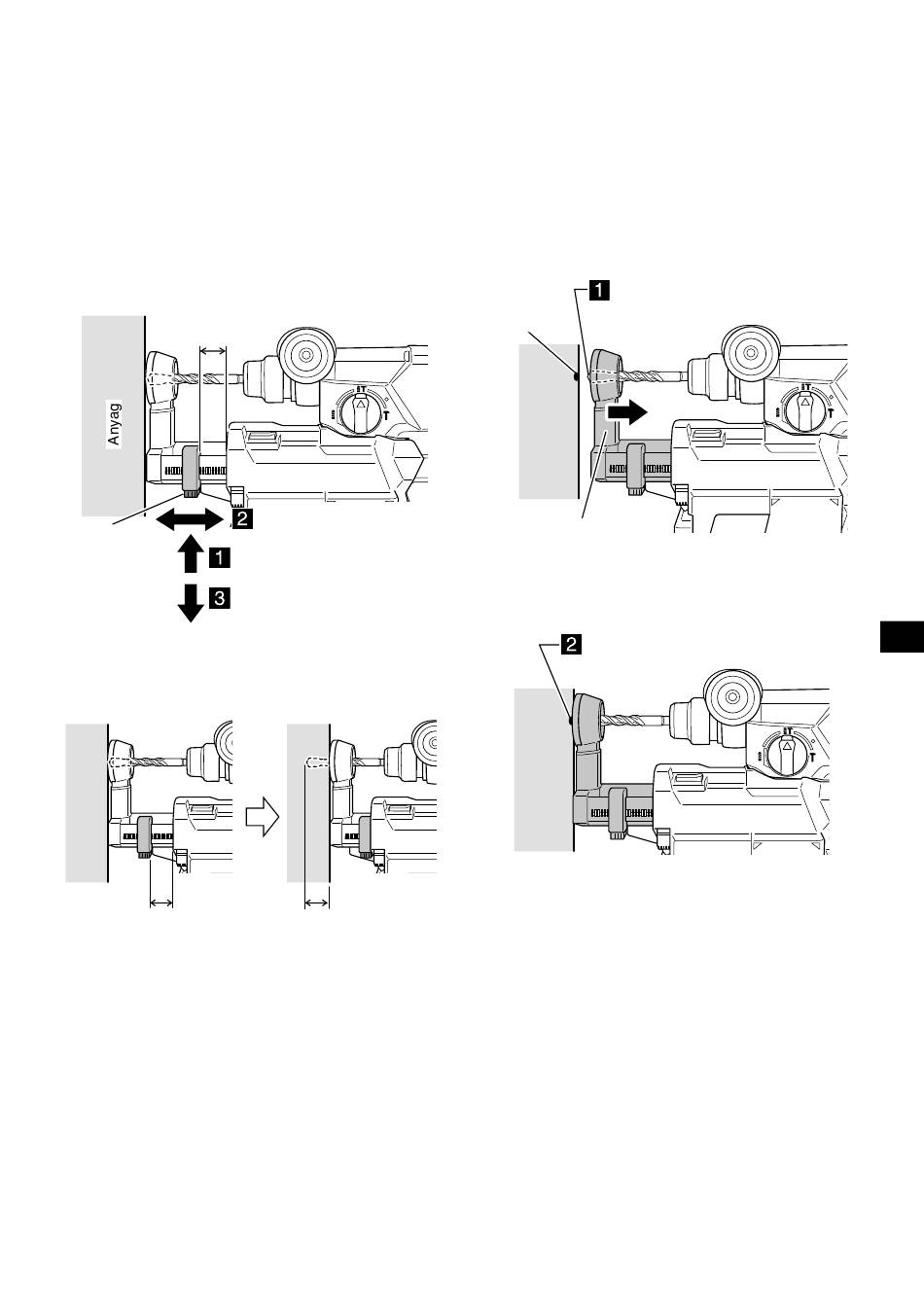

A zár kioldásához nyomja a mélységállító gombot
a nyíl irányába, mozgassa a fúvókát, hogy a fúrni
kívánt mélység lökéshosszát beállítsa, és a pozíció
rögzítéséhez engedje fel a mélységállító gombot.
(8. ábra)
Lökethossz
(fúrómélység)
Mélységbeállító
gomb
Ha a fúvóka és a fúrófej hegye egyvonalban áll, a fúvóka
mozgási távja lesz a fúrómélység. (9. ábra)
A
Mozgassa a kifúrni kívánt
lyukmélység beállításához
A gombot lenyomva tartva
Kioldás
8. ábra
A: Fúrómélység
9. ábra
4. Fúrás
MEGJEGYZÉS
○ A porelszívó rendszer csak beton fúrásakor használható.
Ne használja fém vagy fa fúrására.
○ Ne használja a porelszívó rendszert nedves betonon
vagy nedves környezetben.
meghibásodást okozhat.
(1) Kézzel fogja meg a fúvókát, fi noman húzza hátra,
és igazítsa a fúrófej hegyét a a fúrni kívánt ponthoz.
(10. ábra)
Kicsit húzza vissza a fúvókát, és
illessze a fúrófej hegyét a kifúrni
kívánt pontra.
Fúrni kívánt
pont
Fúvóka
(2) Engedje fel a fúvókát és hagyja, hogy szoros
érintkezésbe kerüljön a betonfelülettel. (11. ábra)
A fúvóka vége szorosan érintkezik
a betonfelülettel
MEGJEGYZÉS
Ha a fúvókát eltávolítja a felszínről, a porelszívó
teljesítmény romlik.
99
Magyar
Ellenkező
10. ábra
11. ábra
esetben
