Samo za zemlje EU
Električni alat ne bacajte zajedno s ostalim
kućnim otpadom!
Sukladno europskim direktivama 2012/19/EU
o otpadnoj električnoj i elektroničkoj opremi,
te provedbi u skladu s nacionalnim zakonima
i propisima, električni alat i baterije koji su
dostigli kraj korisnog radnog vijeka potrebno
je prikupljati odvojeno i predati u ustanove za
recikliranje.
Jednosmjerna struja
Nazivni napon
V
Ako je električni alat bežični, uklonite bateriju
alata. Ako električni alat koristi kabel, odspojite
utikač alata.
Uključivanje
Isključivanje
Uklanjanje alata za bušenje
Upozorenje
Zabranjena radnja

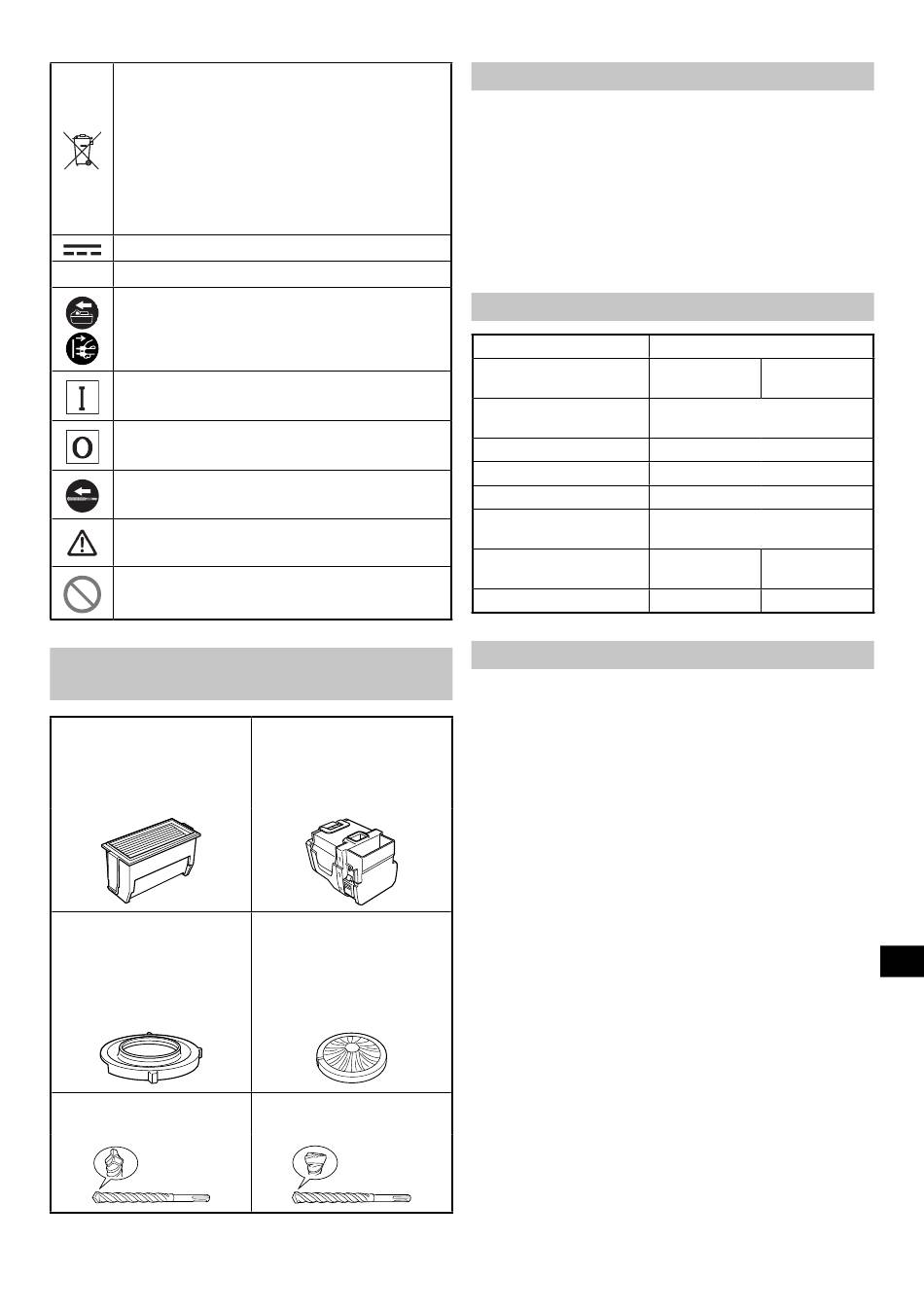

DODATNA OPREMA
(Prodaje se odvojeno)
○ Filtar
Zamijenite fi ltar svakih 100
puta kada se sustav za
sakupljanje prašine napuni.
Šifra br. 379717
○ Brtva brizgalice
Zamijenite ovaj dio ukoliko
postane napuknut ili
oštećen, ili ako izgubi svoju
elastičnost.
Šifra br. 377175
○ Deltagon bit
(SDS plus trup)
Dodatna oprema može se promijeniti bez prethodne najave.
○ Kutija za prašinu
Šifra br. 379714
○ Kapa četkice
Zamijenite ovaj dio ako
čekinje ispadaju ili postaju
kraće od trenja.
Šifra br. 370496
○ Svrdlo
(SDS plus trup)
VRSTE PRIMJENE
Sustav za skupljanje prašine specijaliziran za bušenje
betona, za korištenje sa sljedećim HiKOKI rotirajućim
čekićima:
DH3628DA / DH3628DC / DH1826DA / DH1826DC
Za detalje o najnovijim dostupnim rotirajućim čekićima,
provjerite naš opći katalog i druge informacije.
NAPOMENA
Ovaj sustav za izvlačenje prašine treba biti korišten
isključivo za bušenje betona.
SPECIFIKACIJE
Model
Podržani modeli
Kapacitet kutije za
prašinu
Maks. udarac
Maks. dubina bušenja
Promjer bušenja
Maks. dužina bušenja
(efektivna dužina)
Dimenzije (š × v × d)
Težina
KAKO KORISTITI
1. Montiranje i skidanje sustava za izvlačenje prašine
UPOZORENJE
○ Kod montiranja, skidanja ili prilagođavanja sustava
za izvlačenje prašine, s ciljem prevencije neželjene
nezgode, osigurajte da je prekidač alata isključen i
uklonite bateriju i svrdlo. (Sl. 2)
○ Provjerite je li sustav za vađenje prašine u potpunosti
pričvršćen.
Ako sustav za vađenje prašine nije u potpunosti
pričvršćen, mogao bi se olabaviti i uzrokovati ozljede.
<Montiranje sustava za izvlačenje prašine>
Umetnite utor šine u šinu sustava za usisavanje prašine i
gurajte dok se ne čuje klik. (Sl. 3)
<Uklanjanje sustava za izvlačenje prašine>
Držite ručku jednom rukom i pritisnite gumb dok drugom
rukom držite klizač sustava za skupljanje prašine kako biste
ga uklonili. (Sl. 4)
151
Hrvatski
Sustav za skupljanje prašine
DH3628DA DH3628DC
DH1826DA DH1826DC
0,45 L
100 mm
85 mm
4,3–20 mm
100 mm ili kraće
105 × 243 × 105 × 243 ×
366 mm 399 mm
1,0 kg 1,0 kg
