Deutsch
6. Tragen Sie eine Schutzbrille und eine Staubschutzmaske.
7. Falls Werkzeuge
fallengelassen oder getroff en werden, untersuchen
Sie sie gründlich, um sicherzustellen, dass keine
Beschädigungen, Risse oder Verformungen vorliegen.
Werden Werkzeuge
Beschädigungen, Rissen oder Verformungen verwendet,
könnte dies zu Verletzungen führen.

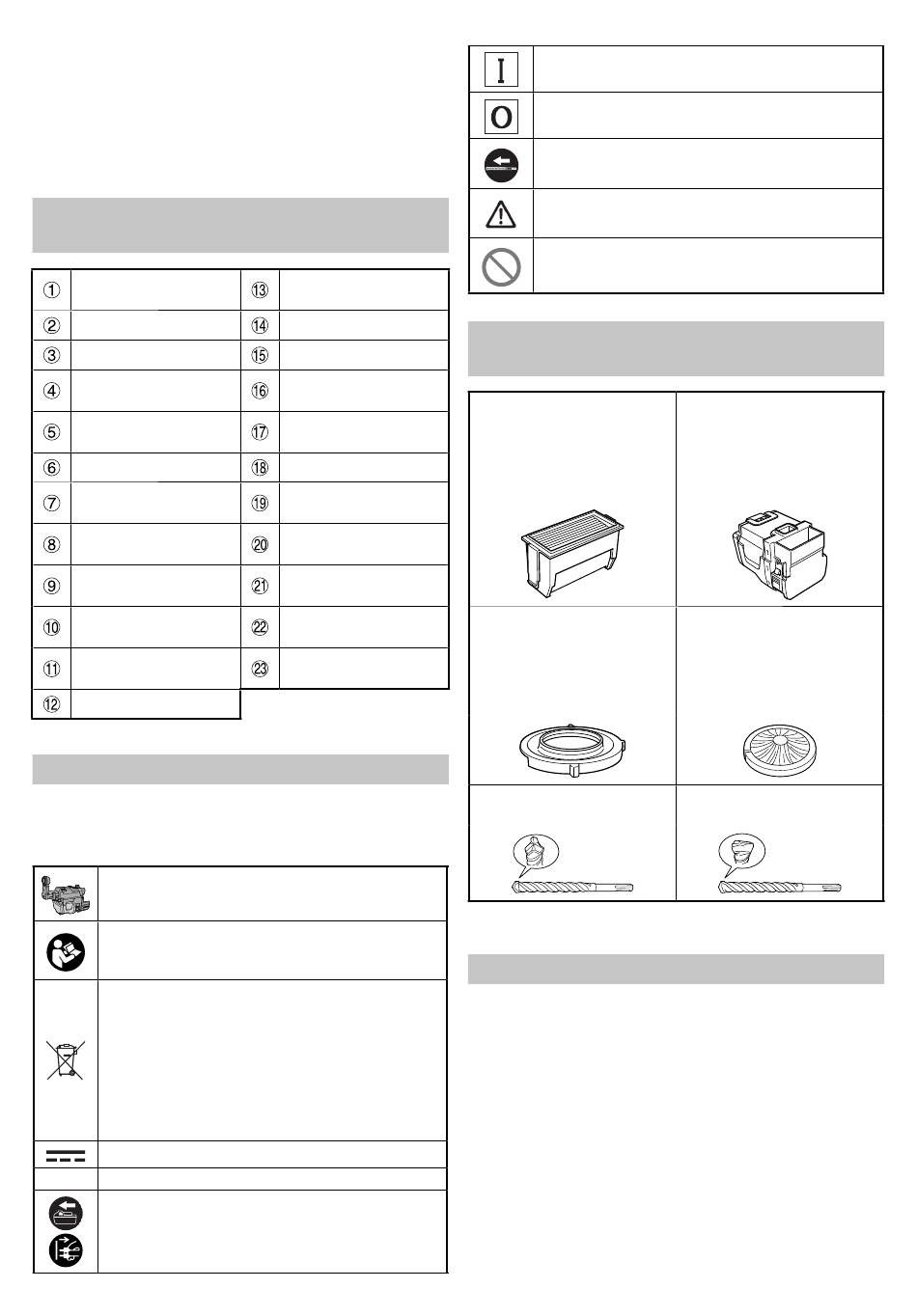

BEZEICHNUNG DER TEILE

(Abb. 1–Abb. 20)
Düse
Staubgehäuse
Tiefen-Einstelltaste
Schieber
Düseneinstelltaste
Staubbehälter
Staubbehälterriegel
(beide Seiten)
Filter (intern)
Drehmeißel
(Bohrmeißel)
Akku
Staubabsaugsystem-
Schiene
Schienenschlitz
SYMBOLE
WARNUNG
Die folgenden Symbole werden für diese Maschine
verwendet. Achten Sie darauf, diese vor der
Verwendung zu verstehen.
Staubabsaugsystem
Der Anwender muss die Bedienungsanleitung
lesen, um das Risiko einer Verletzung zu
verringern.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll!
Gemäß der Europäischen Richtlinie 2012/19/EU
über Elektro- und Elektronik- Altgeräte und
Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederververtung zugeführt werden.
Gleichstrom
V Nennspannung
Wenn das Elektrowerkzeug kabellos ist,
entfernen Sie den Akku des Werkzeugs. Wenn
das Elektrowerkzeug ein Kabel hat, ziehen Sie
den Stecker des Werkzeugs ab.
oder Ausrüstung versehentlich
oder Ausrüstung
Abdeckung des
Staubbehälters
Zyklonkammer
Filterkammer
Riegel
(Filterabdeckung)
Zylindrischer
Vorsprung
Runde Aushöhlung
Düsendichtung
Einkerbung in der
Düsendichtung
Beule an der
Düsendichtung
Nut in der
Bürstenkappe
C-Ring
Einschalten ON
Ausschalten OFF
mit
Trennen des Bohrwerkzeugs
Warnung
Unzulässige Handlung
OPTIONALES ZUBEHÖR
(separat erhältlich)
○ Filter
Ersetzen Sie den
Filter, nachdem das
Staubabsaugsystem etwa
100-mal voll geworden ist.
Code-Nr. 379717
○ Düsendichtung
Ersetzen Sie dieses
Teil, wenn es rissig oder
beschädigt ist oder seine
Elastizität verliert.
Code-Nr. 377175
○ Deltagon-Meißel
(SDS-Plus-Schaft)
Optionales Zubehör kann ohne vorherige Bekanntmachung
jederzeit geändert werden.
ANWENDUNGSGEBIETE
Das Staubabsaugsystem ist speziell zum Bohren von Beton
und zur Verwendung mit den folgenden Bohrhammern von
HIKOKI vorgesehen:
DH3628DA / DH3628DC / DH1826DA / DH1826DC
Einzelheiten zu den neuesten verfügbaren Bohrhämmern
fi nden Sie in unserem allgemeinen Katalog und den anderen
Informationen.
HINWEIS
Dieses Staubabsaugsystem ist nur für das Bohren von
Beton vorgesehen.
14
○ Staubbehälter
Code-Nr. 379714
○ Bürstenkappe
Ersetzen Sie dieses Teil,
wenn die Borsten durch
Reibung herausfallen oder
kürzer werden.
Code-Nr. 370496
○ Bohrmeißel
(SDS-Plus-Schaft)
