Suomi
2. Suuttimen asennon säätäminen
HUOMAA
Jos suuttimen asennon säätöpainiketta painetaan lukon
vapauttamiseksi, kun suutin on muussa kuin kaikkein
uloimmassa asennossa, suutin saattaa ponnahtaa
ulospäin.

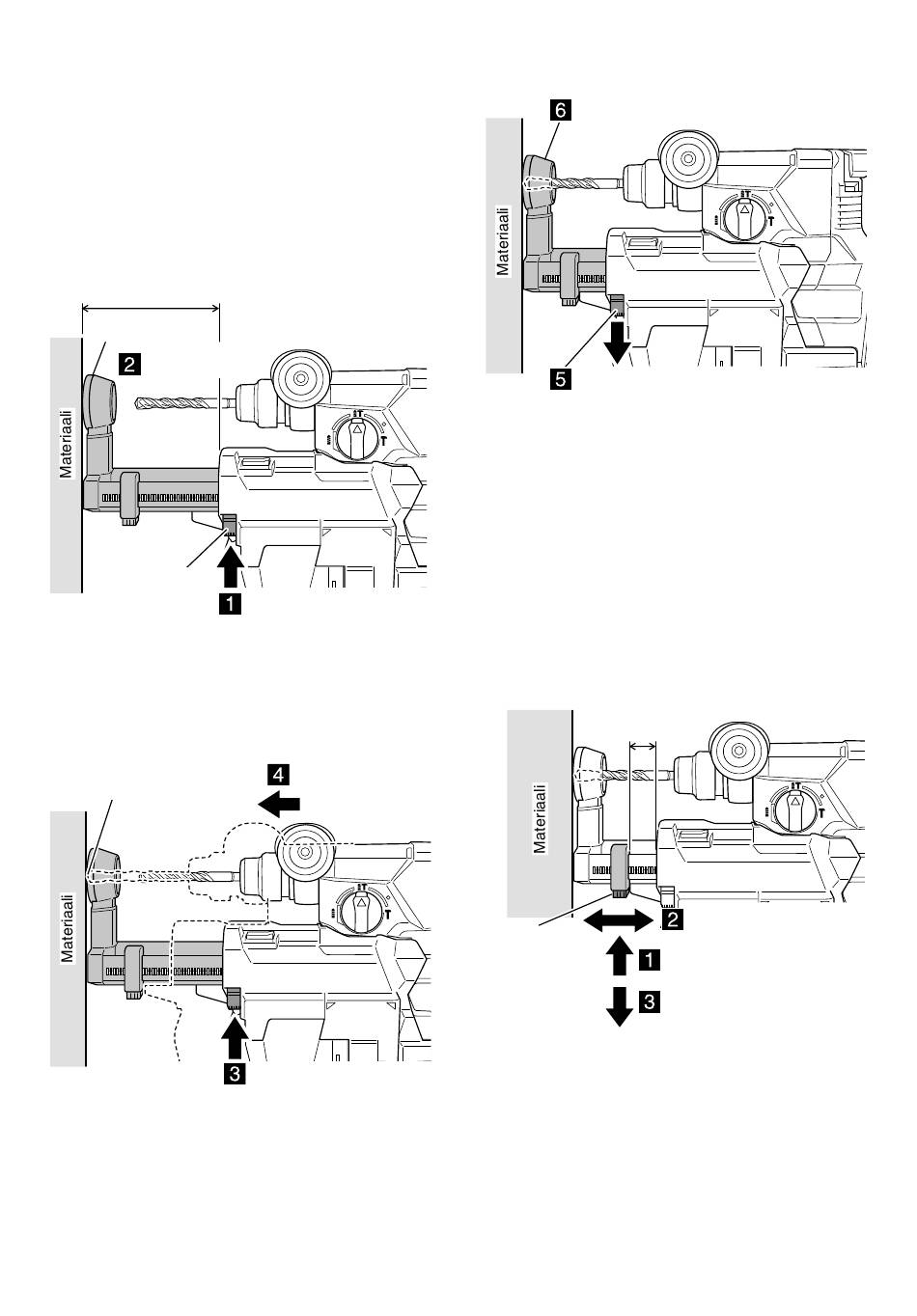

(1) Paina suuttimen asennon säätöpainiketta ja varmista,
että suutin on uloimmassa mahdollisessa asennossa.
(Kuva 5)
(2) Pidä kiinni työkalusta niin, että et pääse vahingossa
painamaan kytkimestä, ja aseta suutin porattavaa
materiaalia vasten. (Kuva 5)
Suuttimen
uloimmainen asento
Suutin
Aseta materiaalia
vasten
Suuttimen
säätöpainike
(3) Samalla kun työnnät suuttimen säätöpainiketta nuolen
osoittamaan suuntaan, paina työkalua materiaalia kohti
niin, että annat suuttimen sijainnin lyhentyä, kunnes
se tulee kohtaan, jossa poranterä osuu materiaaliin.
(Kuva 6)
Poranterä
HUOMAA
Jos suuttimen asentoa lyhennetään ennen kuin
suuttimen säätöpainiketta painetaan, suutinta ei lukita
asentoonsa, vaikka suuttimen säätöpainikkeen lukitus
vapautettaisiin.
Kuva 5
Työnnä eteenpäin
Samalla kun painat
painiketta
Kuva 6
(4) Vapauta suuttimen säätöpainike lukitaksesi suuttimen
sijainnin. (Kuva 7)
Suutin lukittuu
Kun suuttimen säätöpainike
vapautetaan
3. Säädä poraussyvyys
HUOMAA
○ Suurin poraussyvyys
käytettäessä on 85 mm.
○ Pölynerotusjärjestelmää voidaan käyttää poranterien
kanssa, joiden halkaisija on 4,3–20 mm ja tehollinen
pituus 50–100 mm.
Jos käytät poranterää, jonka halkaisija on yli 20 mm,
poista pölynerotusjärjestelmä.
Paina syvyydensäätöpainiketta
vapauttaaksesi lukituksen, siirrä suutinta asettaaksesi
iskun vastaamaan haluamaasi poraussyvyyttä ja vapauta
syvyydensäätöpainike sijainnin lukitsemiseksi. (Kuva 8)
Isku
(poraussyvyys)
Syvyydensäätöpainike
76
Kuva 7
pölynerotusjärjestelmää
nuolen suuntaan
Siirrä asettaaksesi
haluamasi poraussyvyyden
Samalla kun painat painiketta
Vapauta
Kuva 8
