SPECIFICHE
Modello
Modelli supportati
Capacità della vaschetta
di raccolta della polvere
Corsa massima
Massima profondità di
foratura
Diametro del foro
Lunghezza massima
del trapano (lunghezza
eff ettiva)
Dimensioni (L x A x P)
Peso
COME UTILIZZARE IL PRODOTTO
1. Collegamento e rimozione del sistema di estrazione
della polvere
AVVERTENZA
○ Durante il montaggio, la rimozione o la regolazione
del sistema di estrazione della polvere, per impedire
spiacevoli incidenti, assicurarsi di spegnere l'interruttore
dell'utensile e di rimuovere la batteria e la punta
dell'utensile. (Fig. 2)
○ Assicurarsi che il sistema di estrazione della polvere sia
collegato completamente.
Se non è completamente collegato, il sistema di estrazione
della polvere potrebbe allentarsi e causare lesioni.
<Collegamento del sistema di estrazione della polvere>
Inserire la fessura della guida dello strumento nella guida del
sistema di estrazione della polvere, quindi spingerlo fi nché
non si sente un clic. (Fig. 3)
<Rimozione del sistema di estrazione della polvere>
Tenere la maniglia con una mano e premere il pulsante
mentre si aff erra il cursore del sistema di estrazione della
polvere nell'altra mano per rimuoverlo. (Fig. 4)
Sistema di estrazione della
polvere
DH3628DA DH3628DC
DH1826DA DH1826DC
0,45 L
100 mm
85 mm
4,3–20 mm
100 mm o inferiore
105 × 243 × 105 × 243 ×
366 mm 399 mm
1,0 kg 1,0 kg

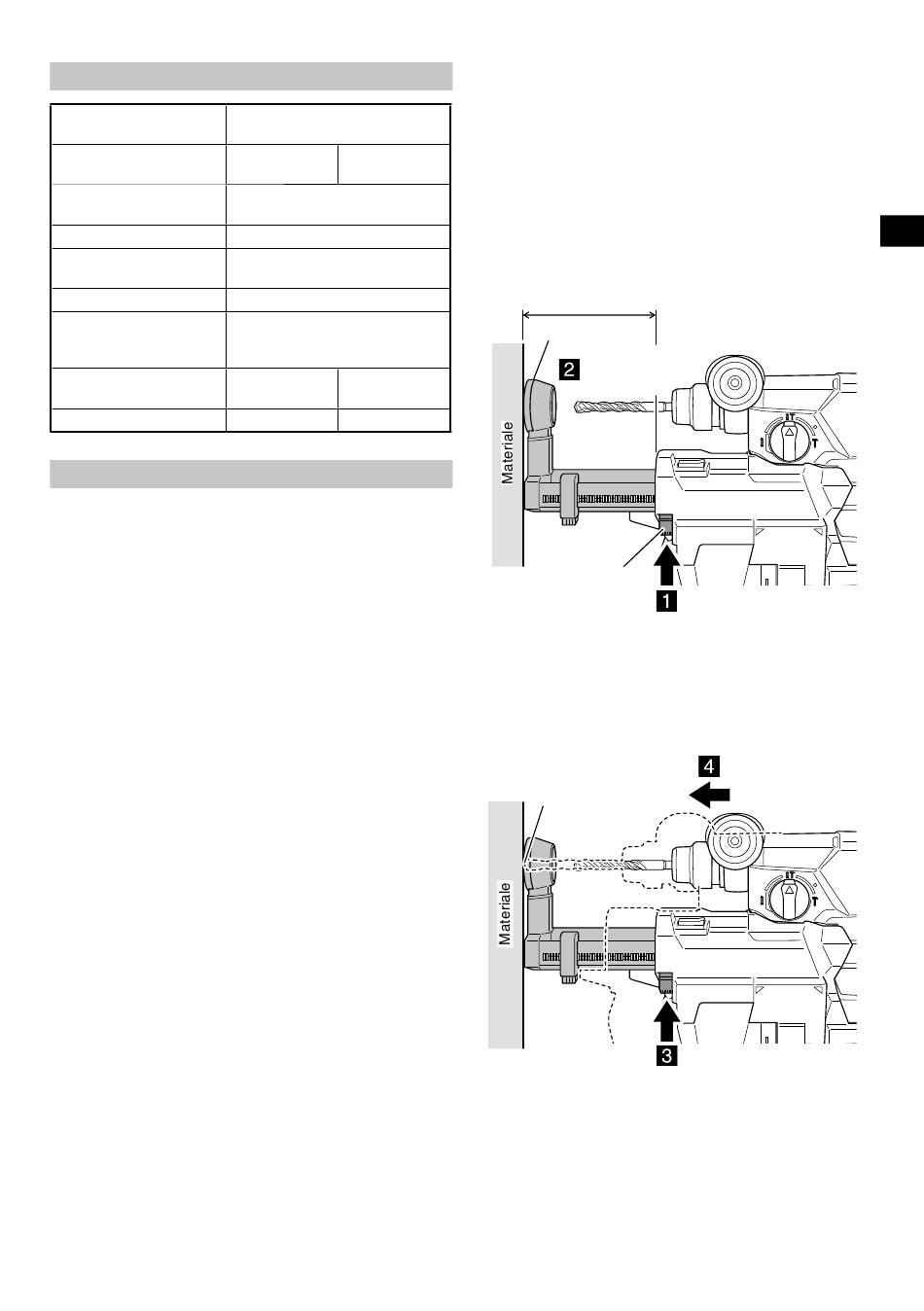

2. Regolazione della posizione dell'ugello
NOTA
Se il pulsante di regolazione della posizione dell'ugello
viene premuto per rilasciare il blocco mentre l'ugello è in
una posizione diversa da quella completamente estesa,
l'ugello può fuoriuscire all'esterno.
(1) Premere il pulsante di regolazione della posizione
dell'ugello e assicurarsi che l'ugello sia nella posizione
di massima estensione. (Fig. 5)
(2) Tenendo fermo l'utensile in modo che tale che
l'interruttore non venga premuto, posizionare l'ugello
contro il materiale da forare. (Fig. 5)
Posizione completamente
estesa dell'ugello
Ugello
Posizionare
contro il
materiale
Pulsante di regolazione
dell'ugello
(3) Mentre si preme il pulsante di regolazione dell'ugello
nella direzione della freccia, premere l'utensile verso il
materiale, consentendo di ridurre la posizione dell'ugello
fi nché non raggiunge la posizione in cui la punta del
trapano entra in contatto con il materiale.(Fig. 6)
Punta del
trapano
NOTA
Se la posizione dell'ugello viene ridotta prima che il
pulsante di regolazione dell'ugello venga premuto,
l'ugello non viene bloccato in posizione anche se il
pulsante di regolazione dell'ugello viene rilasciato.
29
Italiano
Fig. 5
Spingere in avanti
Mentre si preme il
pulsante
Fig. 6
