(4) Rilasciare il pulsante di regolazione dell'ugello per
bloccare la posizione dell'ugello. (Fig. 7)
L'ugello è bloccato
Quando viene rilasciato il pulsante di
regolazione dell'ugello
3. Regolare la profondità di foratura
NOTA
○ La profondità di foratura massima quando si utilizza il
sistema di estrazione della polvere è di 85 mm.
○ Il sistema di estrazione della polvere può essere utilizzato
con punte con diametri di 4,3–20 mm e lunghezze
eff ettive di 50–100 mm.
Se si utilizza una punta del trapano con un diametro
superiore a 20 mm, rimuovere il sistema di estrazione
della polvere.
Premere il pulsante di regolazione della profondità
nella direzione indicata dalla freccia per rilasciare il
blocco, spostare l'ugello per impostare la corsa uguale
alla profondità che si desidera forare, quindi rilasciare il
pulsante di regolazione della profondità per bloccare la
posizione. (Fig. 8)
Corsa
(profondità
di foratura)
Pulsante di
regolazione
della
profondità

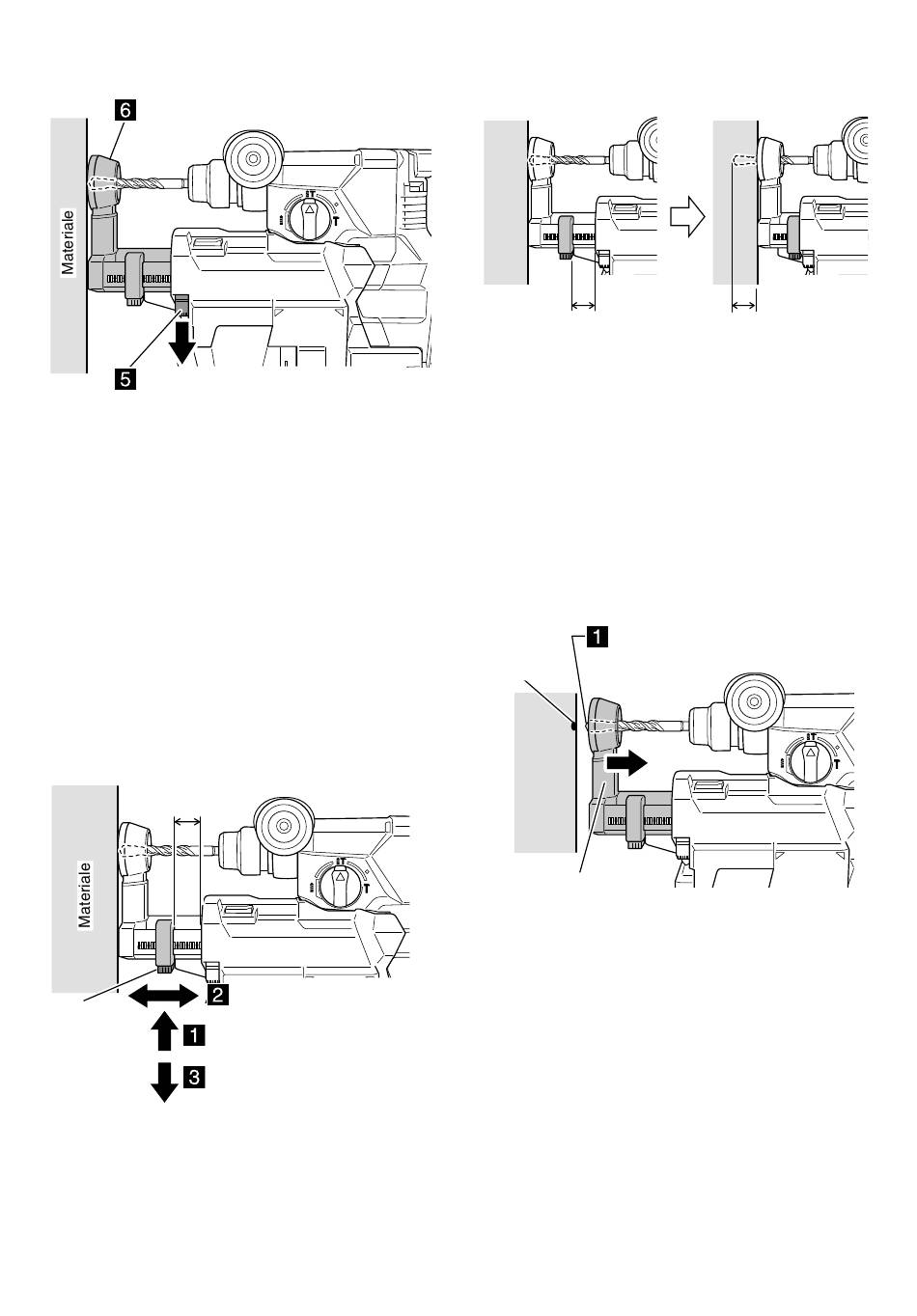

Fig. 7
Spostare per impostare la
profondità del foro da praticare
Mentre si preme il pulsante
Rilasciare
Fig. 8
Quando l'estremità dell'ugello e la punta del trapano
sono allineate, la distanza che l'ugello può spostarsi
rappresenta la profondità di foratura. (Fig. 9)
A
4. Foratura
NOTA
○ Il sistema di estrazione della polvere va usato solo
quando si esegue la foratura del cemento.
Non usarlo per la foratura di metallo o legno.
○ Non usare il sistema di estrazione della polvere con
cemento bagnato o in ambienti umidi. Ciò potrebbe
provocare un malfunzionamento.
(1) Aff errare l'ugello con una mano e tirarlo leggermente
indietro, allineare la punta del trapano con il punto da
forare. (Fig. 10)
Tirare leggermente indietro l'ugello
e allineare la punta del trapano con
Punto da il punto da perforare.
perforare
Ugello
30
A: Profondità di
foratura
Fig. 9
Fig. 10
