HIKOKI Dust Extractor System Handhabungsanleitung Seite 16

Deutsch

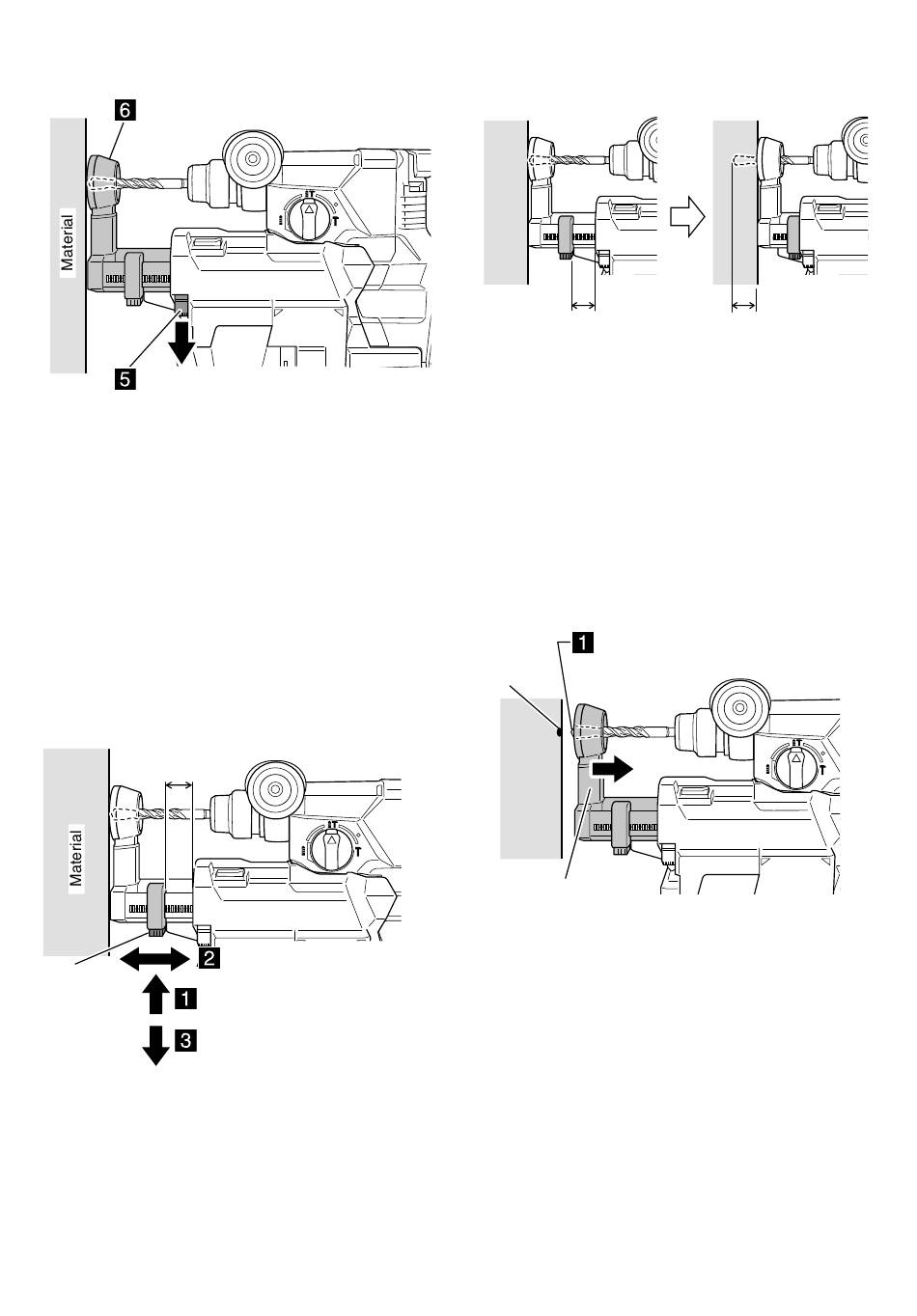

(4) Lassen Sie die Düseneinstelltaste los, um die
Düsenposition einzurasten. (Abb. 7)
Die Düse wird verriegelt
Wenn die Düseneinstelltaste
losgelassen wird
3. Einstellen der Bohrtiefe
HINWEIS
○ Die maximale Bohrtiefe, wenn das Staubabsaugsystem
verwendet wird, beträgt 85 mm.
○ Das Staubabsaugsystem kann mit Bohrmeißeln mit
einem Durchmesser von 4,3–20 mm und eff ektiven
Längen von 50–100 mm verwendet werden.
Wenn ein Bohrmeißel mit einem Durchmesser von
mehr als 20 mm verwendet wird, entfernen Sie das
Staubabsaugsystem.
Drücken Sie die Tiefen-Einstelltaste in die Pfeilrichtung,
um die Verriegelung zu lösen, verschieben Sie die Düse,
um den gleichen Hub wie die Tiefe einzustellen, die Sie
bohren möchten, und lassen Sie die Tiefen-Einstelltaste
los, um die Position einzurasten. (Abb. 8)
Hub
(Bohrtiefe)
Tiefen-
Einstelltaste
Während die Taste
gedrückt wird
Loslassen
Abb. 7
Verschieben, um die zu
bohrende Lochtiefe einzustellen
Abb. 8
Wenn das Ende der Düse und die Bohrerspitze auf
gleicher Höhe sind, ist der Abstand, um den die Düse
verschoben werden kann, die Bohrtiefe. (Abb. 9)
A
4. Bohren
HINWEIS
○ Das Staubabsaugsystem darf nur zum Bohren von
Beton eingesetzt werden.
Verwenden Sie es nicht zum Bohren von Metall oder
Holz.
○ Verwenden Sie das Staubabsaugsystem nicht mit
nassem Beton oder in feuchter Umgebung. Dies könnte
zu einer Funktionsstörung führen.
(1) Greifen Sie die Düse mit Ihrer Hand und ziehen Sie sie
etwas zurück und richten Sie die Spitze des Bohrmeißels
mit der Stelle aus, an der gebohrt werden soll. (Abb. 10)
Ziehen Sie die Düse etwas zurück und
Zu
richten Sie die Spitze des Bohrmeißels
bohrende mit der zu bohrenden Stelle aus.
Stelle
Düse
16
A: Bohrtiefe
Abb. 9
Abb. 10
