ПРИЛОЖЕНИЯ
Системата за прахоулавяне е предназначена за
пробиване на бетон, за използване със следните
акумулаторни перфоратори на HiKOKI:
DH3628DA / DH3628DC / DH1826DA / DH1826DC
За подробности относно
перфоратори, проверете нашия общ каталог и друга
информация.
ЗАБЕЛЕЖКА
Тази система за прахоулавяне трябва да се използва
само за пробиване на бетон.
СПЕЦИФИКАЦИИ
Модел
Поддържани модели
Капацитет на кутията
за прах
Макс. замах
Макс. дълбочина на
пробиване на отвор
Диаметърът на
свредлото
Макс. дължина
на свредлото
(действителна
дължина)
Размери (Ш x В x Д)
Тегло
НАЧИН НА УПОТРЕБА
1. Поставяне и сваляне
прахоулавяне
ПРЕДУПРЕЖДЕНИЕ
○ Когато поставяте, сваляте или регулирате системата
за прахоулавяне, за да избегнете инциденти,
уверете се, че сте изключили превключвателя на
инструмента и сте извадили батерията и накрайника
на инструмента. (Фиг. 2)
○ Уверете се, че системата за прахоулавяне е напълно
прикрепена.
Ако не е напълно прикрепена, системата за
прахоулавяне може да се разхлаби и да доведе до
нараняване.
<Поставяне на системата за прахоулавяне>
Поставете гнездото на релсата на инструмента в
релсата на системата за прахоулавяне и го натиснете,
докато се чуе щракване. (Фиг. 3)
<Сваляне на системата за прахоулавяне>
Хванете ръкохватката с една ръка и натиснете бутона,
докато с другата си ръка държите плъзгача на системата
за прахоулавяне, за да я свалите. (Фиг. 4)
най-новите налични
Система за прахоулавяне
DH3628DA DH3628DC
DH1826DA DH1826DC
0,45 L
100 мм
85 мм
4,3–20 мм
100 мм или по-къса
105 × 243 × 105 × 243 ×
366 мм 399 мм
1,0 кг 1,0 кг
на системата

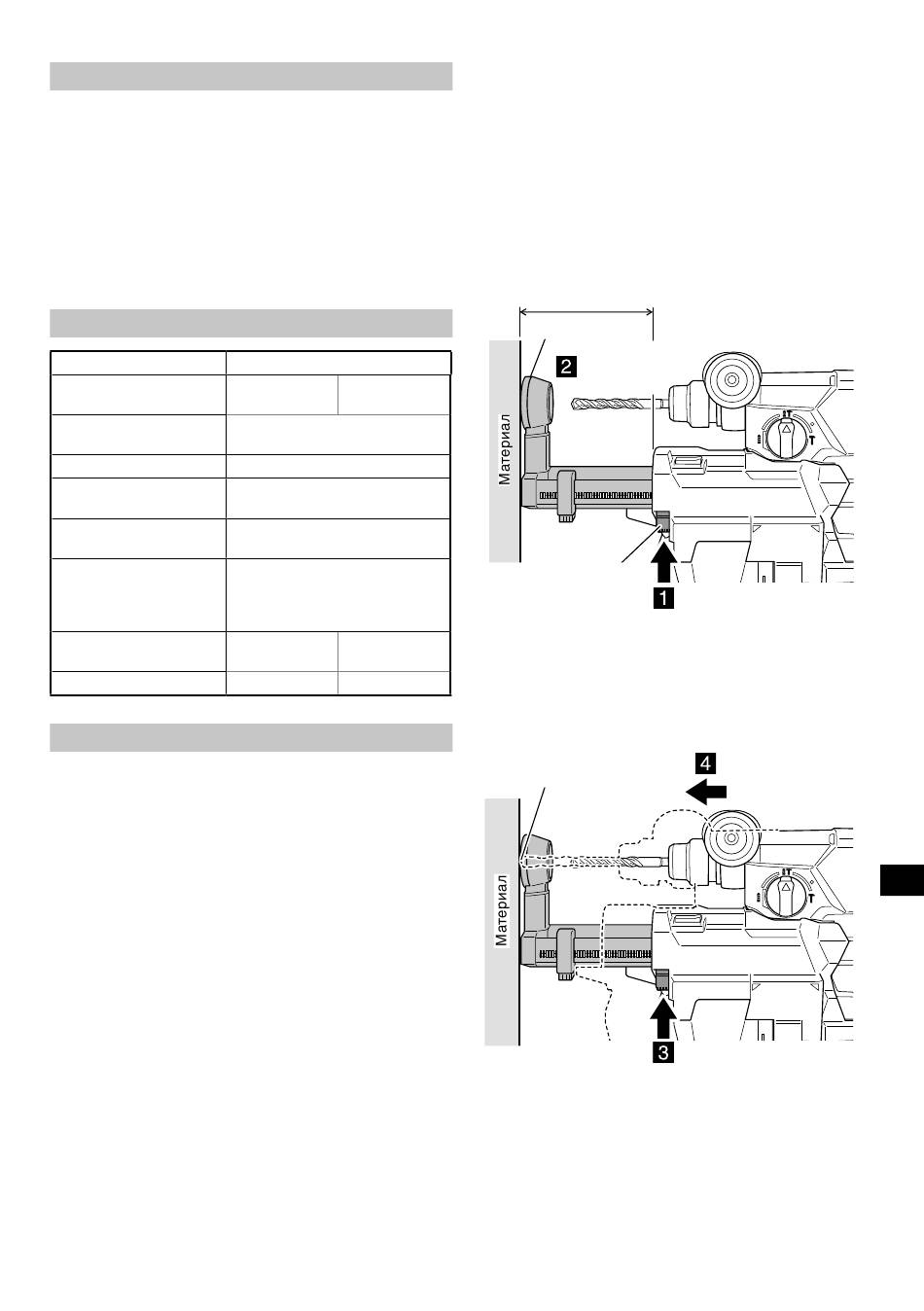

2. Регулиране на позицията на дюзата
ЗАБЕЛЕЖКА
Ако бутонът за регулиране на позицията на дюзата
се натисне, за да се освободи фиксатора, докато
дюзата е в положение, различно от напълно
разтегнато, дюзата може да изскочи навън.
(1) Натиснете бутона за регулиране на позицията
на дюзата и се уверете, че дюзата е в напълно
разтегната позиция. (Фиг. 5)
(2) Докато държите инструмента по начин, така че да
не бъде натиснат превключвателя, поставете дюза
срещу материала, който ще се пробива. (Фиг. 5)
Напълно разгъната
позиция на дюзата
Дюза
Поставете
срещу
материала
Бутон за регулиране
на дюзата
(3) Докато натискате бутона за регулиране на дюзата
по посока на стрелката, натиснете инструмента
към материала, като оставите позицията на дюзата
да се скъси, докато достигне позиция, при която
свредлото влиза в контакт с материала. (Фиг. 6)
за
Свредло
ЗАБЕЛЕЖКА
Ако позицията на дюзата е скъсена преди да се
натисне бутона за регулиране на дюзата, дюзата
няма да бъде поставена на място, дори ако
фиксаторът на бутона за регулиране на дюзата е
освободен.
139
Български
Фиг. 5
Натиснете напред
Докато натискате бутона
Фиг. 6
