TECHNISCHE DATEN

Modell
Unterstützte Modelle
Staubbehältervolumen
Max. Hub
Max. Bohrlochtiefe
Bohrerdurchmesser
Max. Bohrerlänge
(eff ektive Länge)
Abmessungen (B x H x T)
Gewicht

VERWENDUNG

1. Anbringen und Abnehmen des Staubabsaugsystems
WARNUNG
○ Achten Sie beim Anbringen, Abnehmen oder Einstellen
des Staubabsaugsystems
Werkzeugschalter auszuschalten und den Werkzeug-
Akku und Drehmeißel herauszunehmen, um einen
unwahrscheinlichen Unfall zu verhindern. (Abb. 2)
○ Vergewissern Sie sich, dass das Staubabsaugsystem
ordnungsgemäß angebracht ist.
Wenn es nicht ordnungsgemäß angebracht ist, kann sich
das Staubabsaugsystem lösen, was zu einer Verletzung
führen kann.
<Anbringen des Staubabsaugsystems>
Setzen Sie den Schienenschlitz des Werkzeugs in die
Schiene des Staubabsaugsystems ein und drücken Sie es
hinein, bis ein Klicken zu hören ist. (Abb. 3)
<Entfernen des Staubabsaugsystems>
Halten Sie den Griff mit einer Hand und drücken Sie die
Taste, während Sie den Staubabsaugsystem-Schieber in
der anderen Hand halten, um es zu entfernen. (Abb. 4)
Staubabsaugsystem
DH3628DA DH3628DC
DH1826DA DH1826DC
0,45 L
100 mm
85 mm
4,3–20 mm
100 mm oder kürzer
105 × 243 × 105 × 243 ×
366 mm 399 mm
1,0 kg 1,0 kg
unbedingt darauf,

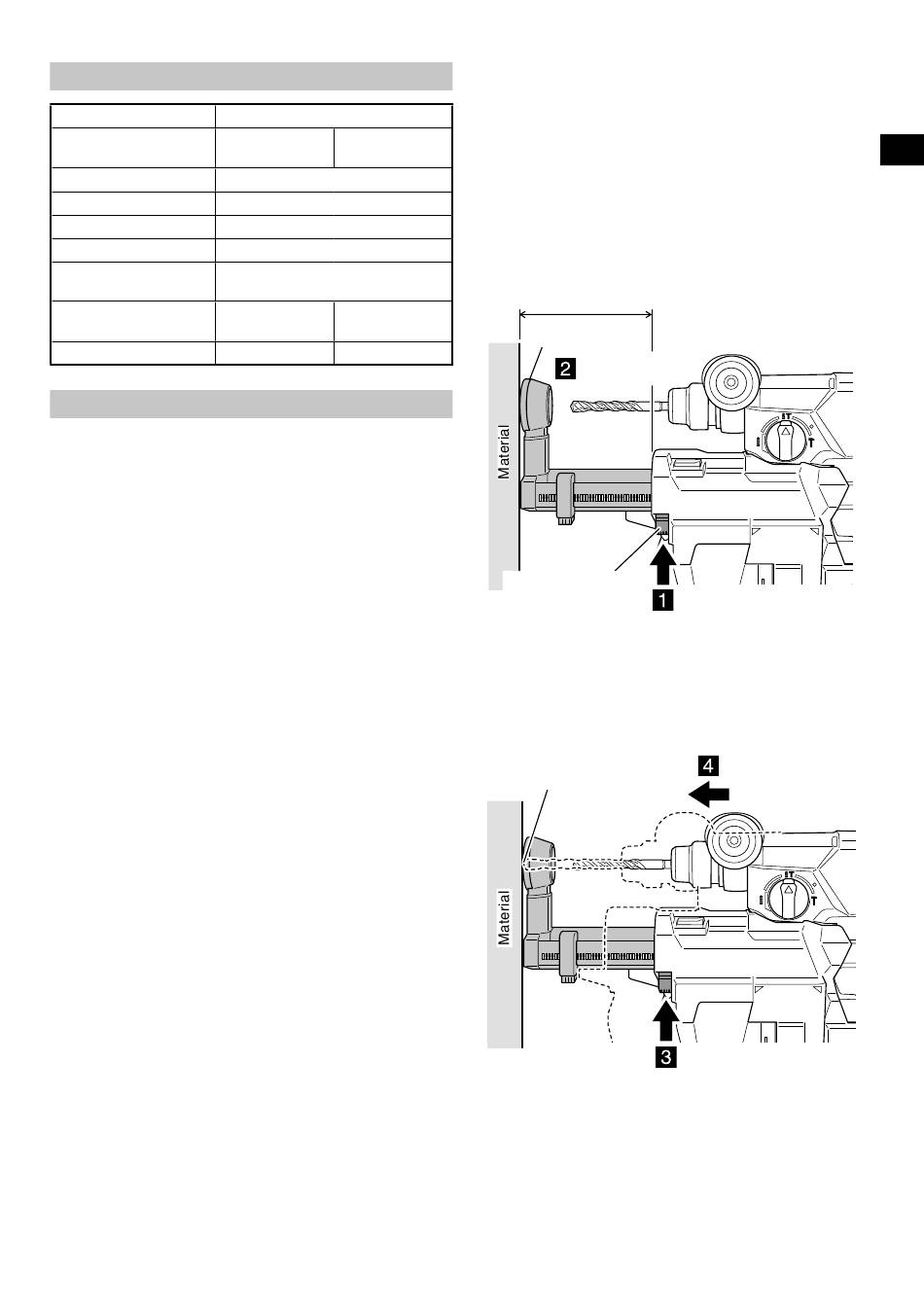

2. Einstellen der Düsenposition
HINWEIS
Wenn die Einstelltaste der Düsenposition gedrückt wird,
um die Verriegelung zu lösen, während sich die Düse in
einer anderen Position als der vollständig ausgefahrenen
befi ndet, könnte die Düse herausspringen.
(1) Drücken Sie die Einstelltaste der Düsenposition und
achten Sie darauf, dass sich die Düse in der vollständig
ausgefahrenen Position befi ndet. (Abb. 5)
(2) Halten Sie das Werkzeug so, dass die Schalter nicht
gedrückt werden, und drücken Sie die Düse gegen das
Material, in das gebohrt werden soll. (Abb. 5)
Vollständig ausgefahrene
Position der Düse
Düse
Gegen Material
platzieren
den
Düseneinstelltaste
(3) Während Sie die Düseneinstelltaste in Pfeilrichtung
drücken, drücken Sie das Werkzeug zum Material, so
dass sich die Düsenposition verkürzt, bis die Position
erreicht wird, wo der Bohrmeißel das Material berührt.
(Abb. 6)
Bohrmeißel
HINWEIS
Wenn die Düsenposition
die Düseneinstelltaste
die Düse nicht
Düseneinstelltastenverriegelung freigegeben wird.
15
Deutsch
Abb. 5
Nach vorn drücken
Während die Taste
gedrückt wird
Abb. 6
verkürzt wird,
gedrückt wird,
eingerastet, auch wenn
bevor
wird
die
