Español

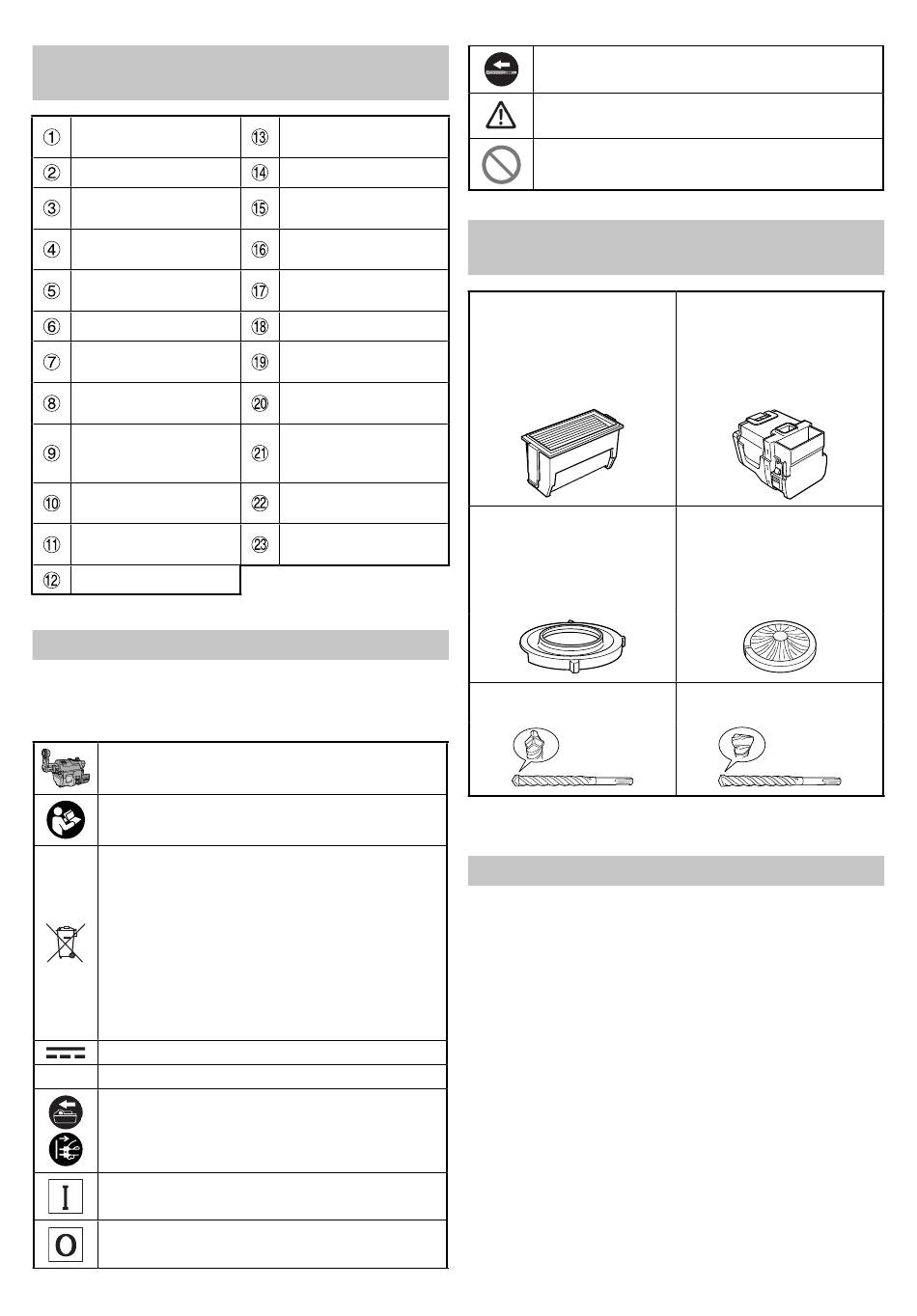

NOMBRES DE LAS PIEZAS

(Fig. 1–Fig. 20)
Boquilla
Carcasa del polvo
Botón de ajuste de
profundidad
Deslizador
Botón de ajuste de la
boquilla
Caja del polvo
Pestillo de la caja del
polvo (ambos lados)
Filtro (interno)
Broca de la
herramienta
(broca de taladrado)
Batería
Raíl del sistema
extractor de polvo
Ranura del raíl
SÍMBOLOS
ADVERTENCIA
A continuación se muestran los símbolos usados
para la máquina. Asegúrese de comprender su
signifi cado antes del uso.
Sistema extractor de polvo
Para reducir el riesgo de lesiones, el usuario
deberá leer el manual de instrucciones.
Solo para países de la Unión Europea
No deseche los aparatos eléctricos junto con
los residuos domésticos.
De conformidad con la Directiva Europea
2012/19/UE sobre residuos de aparatos
eléctricos y electrónicos y su aplicación
de acuerdo con la legislación nacional, las
herramientas eléctricas cuya vida útil haya
llegado a su fi n se deberán recoger por
separado y trasladar a una planta de reciclaje
que cumpla con las exigencias ecológicas.
Corriente continua
V Voltaje nominal
Si la herramienta eléctrica es inalámbrica, retire
la batería de la herramienta. Si la herramienta
eléctrica utiliza un cable, desconecte el enchufe
de la herramienta.
Encendido
Apagado
Tapa de la caja del
polvo
Cámara ciclónica
Cámara del fi ltro
Pestillo
(cubierta del fi ltro)
Saliente cilíndrico
Cavidad redonda
Junta de la boquilla
Muesca en la junta de
la boquilla
Tope en la junta de la
boquilla
Ranura en la tapa del
cepillo
Aro C
42
Desconecte la herramienta de taladrado
Advertencia
Acción prohibida

ACCESSORIOS OPCIONALES

(vendidos por separado)
○ Filtro
Sustituya el fi ltro al menos
una vez de cada 100 veces
que el sistema extractor de
polvo se llena.
Código N.º 379717
○ Junta de la boquilla
Cambie esta pieza cuando
se agriete o dañe, o si
pierde su elasticidad.
Código N.º 377175
○ Broca deltagon
(SDS más vástago)
Los accesorios opcionales están sujetos a cambio sin previo
aviso.
APLICACIONES
Sistema extractor de polvo específi co para la perforación
de hormigón y para el uso con los siguientes martillos
perforadores de HiKOKI:
DH3628DA / DH3628DC / DH1826DA / DH1826DC
Para obtener la información más reciente sobre los martillos
perforadores disponibles, consulte nuestro catálogo general
y otra información.
NOTA
Este sistema extractor de polvo debe utilizarse
solamente para la perforación de hormigón.
○ Caja del polvo
Código N.º 379714
○ Tapa del cepillo
Cambie esta pieza si
los fi lamentos se están
cayendo o acortándose por
la fricción.
Código N.º 370496
○ Broca
(SDS más vástago)
