Especificações - Hikoki Dust Extractor System Handhabungsanleitung

Português
ESPECIFICAÇÕES
Modelo
Modelos suportados
Capacidade da caixa
de pó
Curso máx.
Profundidade de
perfuração máx.
Diâmetro da broca
Comprimento máx. da
broca (comprimento
efetivo)
Dimensões (L x A x P)
Peso
COMO USAR
1. Instalar e remover o sistema extrator de pó
AVISO
○ Ao instalar, remover ou ajustar o sistema extrator de pó,
de maneira a evitar um acidente improvável, certifi que-
se de que desliga o interruptor da ferramenta e remove a
bateria da ferramenta e a broca da ferramenta. (Fig. 2)
○ Certifi que-se de que o sistema extrator de pó está bem
montado.
Se não estiver totalmente encaixado, o sistema extrator
de pó pode soltar-se e causar lesões.
<Montar o sistema extrator de pó>
Insira a ferramenta ranhura da calha na calha do sistema
extrator de poeira, e empurre até ouvir um clique. (Fig. 3)
<Remover o sistema extrator de pó>
Segure a pega com uma mão e prima o botão enquanto
segura o controlo deslizante do sistema extrator de pó na
outra mão para o remover. (Fig. 4)
Sistema Extrator de Pó
DH3628DA DH3628DC
DH1826DA DH1826DC
0,45 L
100 mm
85 mm
4,3–20 mm
100 mm ou mais curto
105 × 243 × 105 × 243 ×
366 mm 399 mm
1,0 kg 1,0 kg

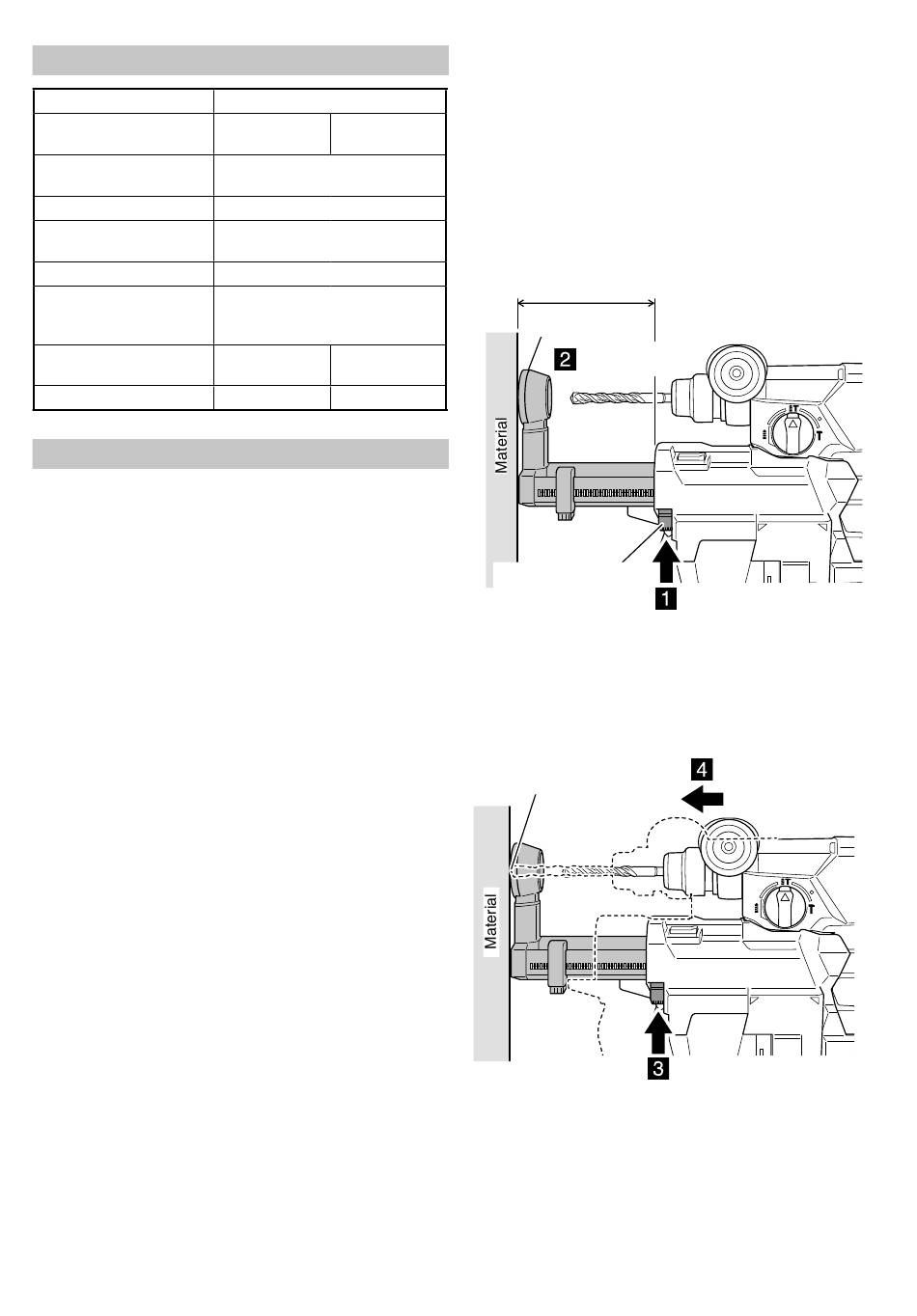

2. Ajustar a posição do bocal
NOTA
Se o botão de ajuste da posição do bocal estiver
premido para libertar o bloqueio enquanto o bocal está
numa posição que não seja a posição completamente
prolongada, o bocal pode saltar para fora.
(1) Prima o botão de ajuste da posição do bocal e
assegure-se de que o bocal está na posição totalmente
prolongada. (Fig. 5)
(2) Enquanto segura a ferramenta de forma a que o
interruptor não seja pressionado, coloque o bocal contra
o material a ser perfurado. (Fig. 5)
Posição totalmente
prolongada do bocal
Bocal
Coloque contra
o material
Botão de ajuste do
bocal
(3) Enquanto prime o botão de ajuste do bocal na direção
da seta, pressione a ferramenta na direção do material,
permitindo que a posição do bocal fi que mais curto até
atinja a posição em que a broca entra em contacto com
o material.(Fig. 6)
Broca
NOTA
Se a posição do bocal for encurtada antes de o botão de
ajuste do bocal ser premido, o bocal não será bloqueado
no lugar mesmo que o bloqueio do botão de ajuste do
bocal seja libertado.
50
Fig. 5
Empurre para a frente
Enquanto prime o botão
Fig. 6
