3. Delme derinliğini ayarlayın
NOT
○ Toz çekme sistemini kullanırken maksimum delme
derinliği 85 mm'dir.
○ Toz emme sistemi, çapları 4,3–20 mm ve etkin uzunlukları
50–100 mm olan matkap uçları ile kullanılabilir.
20 mm'den daha büyük çaplı bir matkap ucu
kullanıyorsanız toz emme sistemini çıkarın.
Kilidi serbest bırakmak için derinlik ayarlama düğmesini
ok yönünde bastırın, stroku delmek istediğiniz derinlikle
eşit olacak şekilde ayarlamak üzere ağzı hareket ettirin
ve konumu kilitlemek için derinlik ayarlama düğmesini
serbest bırakın. (Şek. 8)

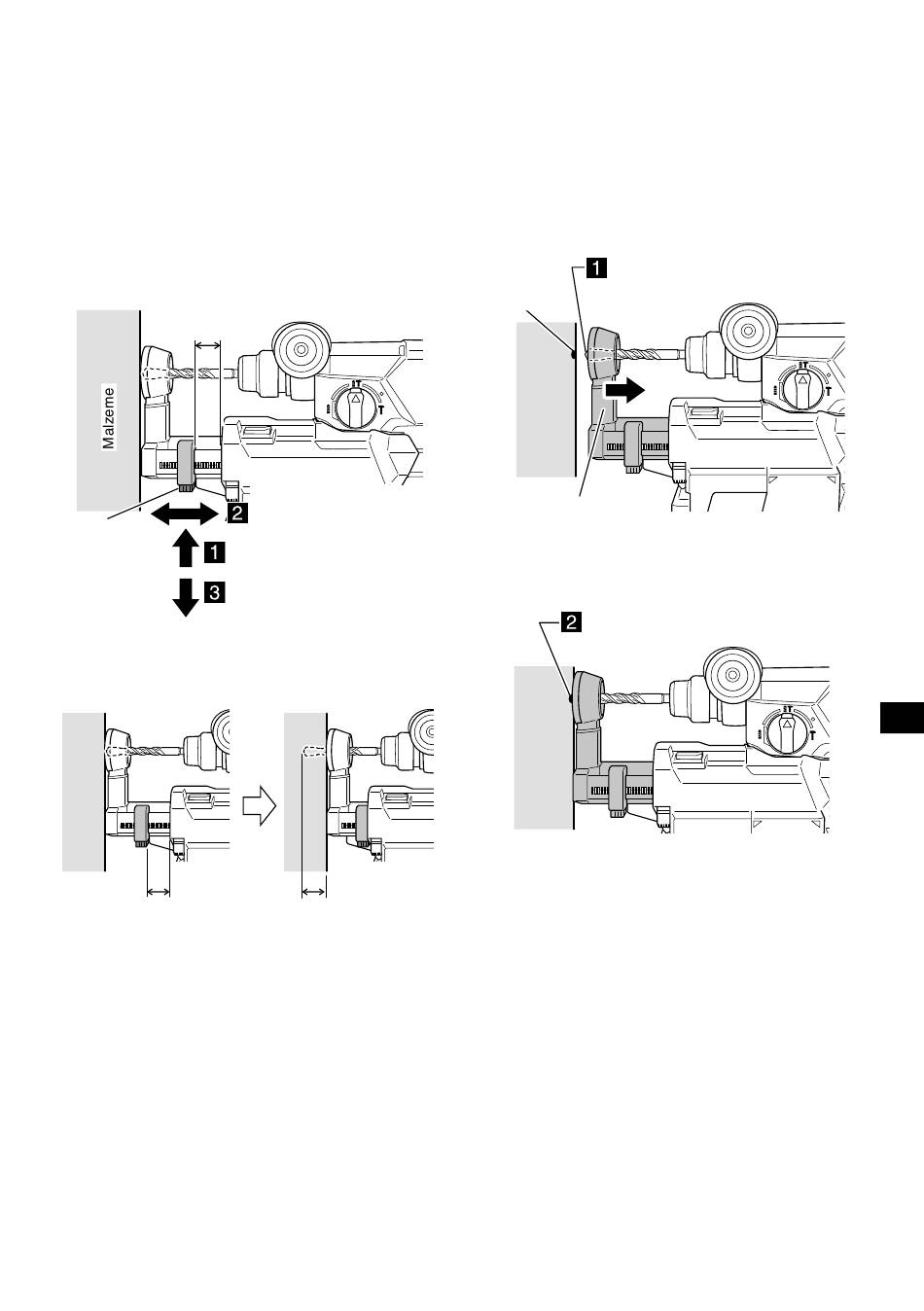

Strok
(delme derinliği)
Derinlik
ayarlama
düğmesi
Ağzın ucu ve matkap ucunun tepesi aynı hizadayken ağzın
hareket edebileceği mesafe delme derinliğidir. (Şek. 9)
A
Delmek istediğiniz deliğin
ayarlanan derinliğine
hareket ettirin
Düğmeyi basılı tutarken
Serbest bırakın
Şek. 8
A: Delme derinliği
Şek. 9
4. Delme
NOT
○ Toz çekme sistemi yalnızca beton delerken kullanılacaktır.
Metal veya ahşap delerken kullanmayın.
○ Toz çekme sistemini ıslak betonla veya ıslak bir ortamda
kullanmayın. Aksi takdirde bir arızaya yol açabilir.
(1) Ağzı elinizle kavrayın ve hafi f bir şekilde geriye çekin ve
matkap ucunun tepesini delinecek nokta ile hizalayın.
(Şek. 10)
Ağzı hafi fçe geriye çekin ve matkap
ucunun tepesini delinecek nokta ile
hizalayın.
Delinecek
nokta
Ağız
(2) Ağzı serbest bırakın ve beton yüzey ile sıkı temas
sağlamasına olanak sağlayın. (Şek. 11)
Ağzın ucu beton yüzeyle
sıkı temas halinde
NOT
Ağız yüzeyden kaldırılırsa toz çekme performansı azalır.
