ESPECIFICACIONES
Modelo
Modelos compatibles
Capacidad de la caja
del polvo
Carrera máx.
Profundidad máx. del
taladrado de agujeros
Diámetro de taladrado
Longitud máxima de la
broca (longitud efectiva)
Dimensiones
(An. x Al. x Pr.)
Peso

MODO DE EMPLEO

1. Instalación y desinstalación del sistema del
extractor de polvo
ADVERTENCIA
○ Durante el montaje, desmontaje o ajuste del sistema
extractor de polvo, a fi n de prevenir un accidente poco
probable, asegúrese de desactivar el interruptor de la
herramienta y, a continuación, retire la batería y la broca
de la herramienta. (Fig. 2)
○ Asegúrese de que el sistema extractor de polvo esté
completamente instalado.
Si no lo está, el sistema extractor de polvo podría
soltarse y causar lesiones.
<Instalación del sistema extractor de polvo>
Introduzca la ranura del raíl de la herramienta en el raíl del
sistema extractor de polvo y presione hasta que se oiga un
clic. (Fig. 3)
<Desmontaje del sistema extractor de polvo>
Sostenga el asa con una mano y presione el botón mientras
agarra el deslizador del sistema extractor de polvo con la otra
mano para extraerlo. (Fig. 4)
Sistema extractor de polvo
DH3628DA DH3628DC
DH1826DA DH1826DC
0,45 L
100 mm
85 mm
4,3–20 mm
100 mm o inferior
105 × 243 × 105 × 243 ×
366 mm 399 mm
1,0 kg 1,0 kg

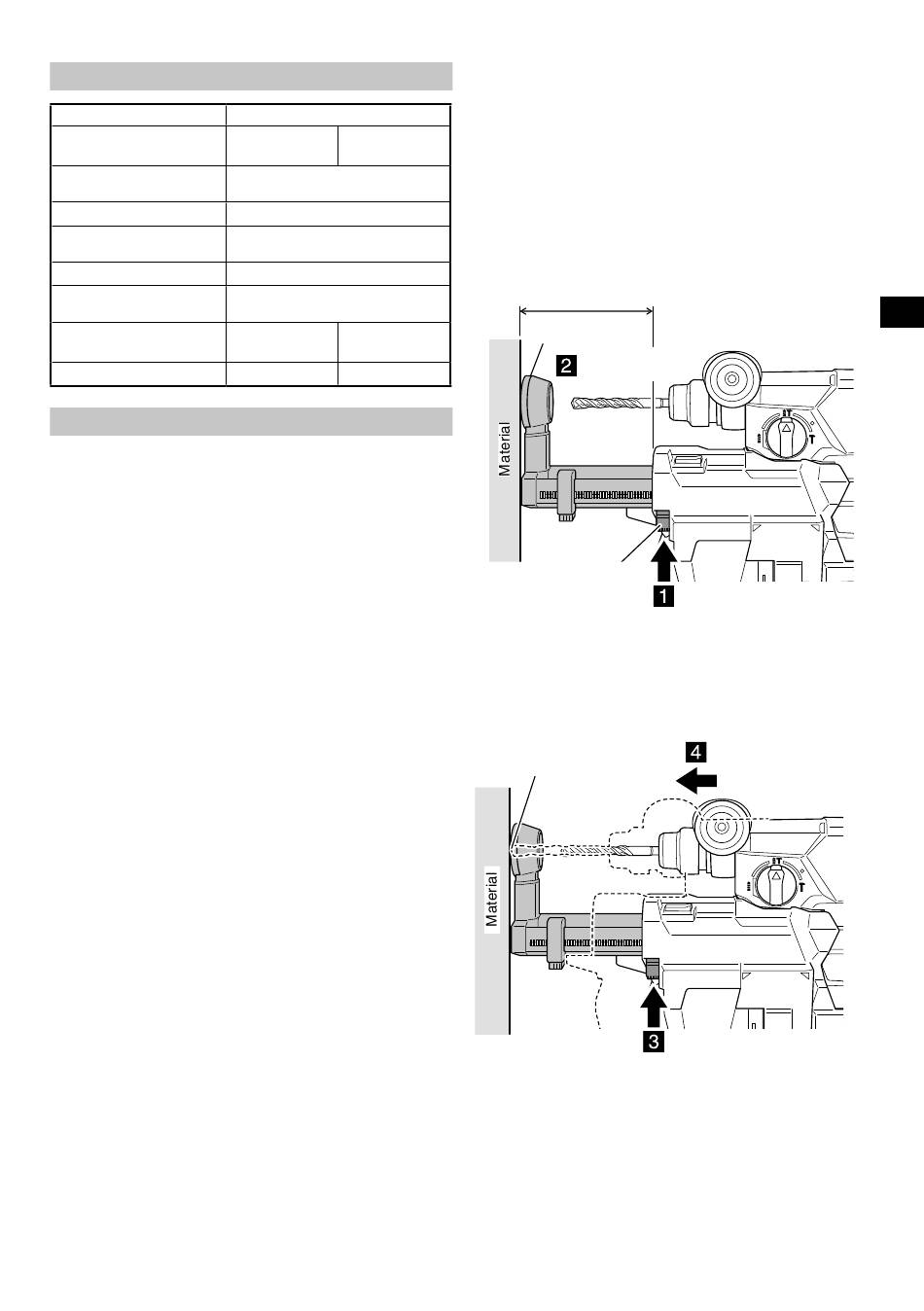

2. Ajuste de la posición de la boquilla
NOTA
Si el botón de ajuste de la posición de la boquilla se
pulsa para liberar el bloqueo mientras la boquilla está en
una posición que no sea completamente extendida, la
boquilla puede que salte hacia afuera.
(1) Presione el botón de ajuste de la posición de la boquilla
y asegúrese de que la boquilla esté en la posición
completamente extendida. (Fig. 5)
(2) Mientras sujeta la herramienta de tal manera que no se
pulse el interruptor, coloque la boquilla contra el material
a taladrar. (Fig. 5)
Posición de extensión
máxima de la boquilla
Boquilla
Coloque contra
el material
Botón de ajuste de la
boquilla
(3) Mientras presiona el botón de ajuste de la boquilla en la
dirección de la fl echa, presione la herramienta hacia el
material, permitiendo que la posición de la boquilla se
acorte hasta que alcanza la posición en la que la broca
entra en contacto con el material.(Fig. 6)
Broca
NOTA
Si la posición de la boquilla se ha reducido antes de
pulsar el botón de ajuste de la boquilla, esta no se
bloqueará en su posición incluso si el botón de ajuste de
boquilla es liberado.
43
Español
Fig. 5
Empujar hacia adelante
Mientras se pulsa el botón
Fig. 6
