2. Justere plasseringen av dysen
MERK
Hvis dyseposisjonsjusteringsknappen trykkes for å
utløse låsen mens dysen er i noen annen posisjon enn
helt utstrakt, er det mulig at dysen spretter utover.

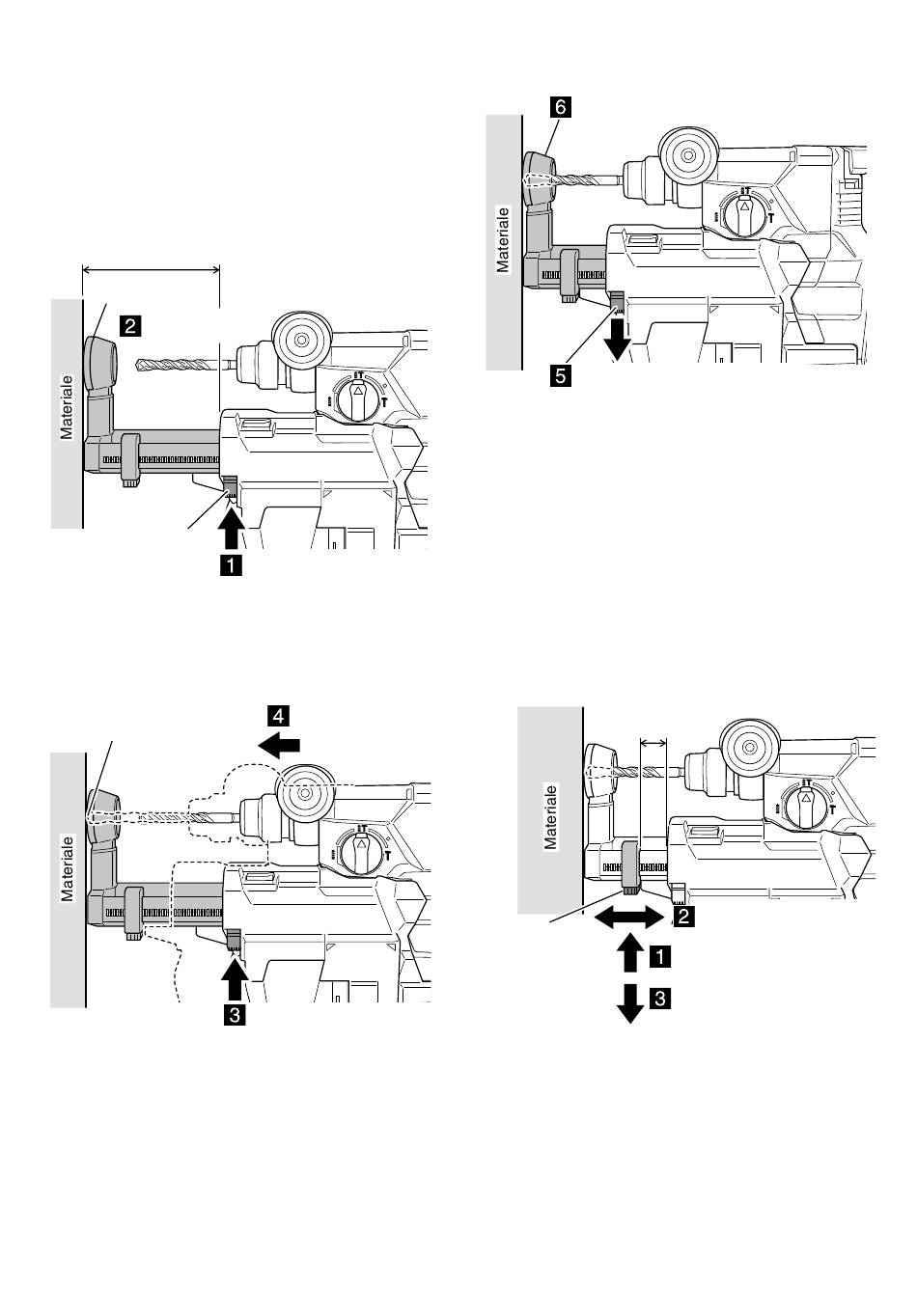

(1) Trykk på dyseposisjonsjusteringstasten for å sikre at
dysen er helt utstrakt. (Fig. 5)
(2) Mens du holder verktøyet på en måte som gjør at
bryteren ikke presses, plasserer du dysen mot materialet
som skal bores. (Fig. 5)
Helt utstrakte
posisjon for dysen
Dyse
Plasser mot
materiale
Dysejusteringsknapp
(3) Mens du trykker dysejusteringsknappen i pilens retning,
press verktøyet mot materialet, tillat at dyseposisjonen
kortes ned til den når posisjonen der hvor boringsbiten
kommer i kontakt med materialet.(Fig. 6)
Boringsbit
MERK
Hvis dyseposisjonen forkortes før dysejusteringsknappen
trykkes, så låses ikke dysen i posisjonen selv om
dysejusteringsknapplåsen slippes.
Fig. 5
Skyv forover
Samtidig som du
trykker på knappen
Fig. 6
(4) Slipp dysejusteringsknapplåsen for å låse posisjonen til
dysen. (Fig. 7)
Når dysen låses
Når dysejusteringsknappen
slippes
3. Juster boringsdybden
MERK
○ Den maksimale
avtrekkssystemet er 85 mm.
○ Avtrekkssystemet kan brukes sammen med boringsbiter
med diameter på 4,3–20 mm og eff ektive lengder på
50–100 mm.
Hvis du bruker en boringsbit med en diameter på mer
enn 20 mm, så må du fjerne avtrekkssystemet.
Trykk dybdejusteringsknappen i pilens retning for å
frigjøre låsen, fl ytt dysen for å sette antall streker til
dybden du vil bore, og løsne dybdejusteringsknappen
for å låse posisjonen. (Fig. 8)
Strøk
(boringsdybde)
Dybdejusterings-
knapp
70
Fig. 7
boringsdybden når du
Flytt til angitt dybde på
hullet du ønsker å bore
Samtidig som du trykker på
knappen
Utløser
Fig. 8
bruker
