Français
SPÉCIFICATIONS
Modèle
Modèles pris en
charge
Capacité de la boîte à
poussière
Course max.
Profondeur max. de
perçage de trou
Diamètre de foret
Longueur max. de foret
(longueur eff ective)
Dimensions (L x H x P)
Poids

COMMENT L'UTILISER

1. Fixation et retrait du système d'extraction de
poussière
AVERTISSEMENT
○ Lors de la fi xation, du retrait ou de l'ajustement du
système d'extraction de poussière, afi n d'éviter tout
risque d'accident, s'assurer d'éteindre le commutateur
de l'outil, et retirer la batterie et la mèche de l'outil. (Fig. 2)
○ Assurez-vous que le système d'extraction de poussière
soit complètement attaché.
S'il n'est pas bien fi xé, le système d'extraction de
poussière peut prendre du jeu et provoquer des
blessures.
<Installation du système d'extraction de poussière>
Insérez la fente de rail de l'outil dans le rail du système
d'extraction de poussière, et appuyez jusqu'à ce qu'un clic
se fasse entendre. (Fig. 3)
<Dépose du système d'extraction de poussière>
Tenez la poignée d'une main et appuyez sur le bouton
tout en saisissant la glissière du système d'extraction de
poussière de l'autre main pour le retirer. (Fig. 4)
Système d'extraction de
poussière
DH3628DA DH3628DC
DH1826DA DH1826DC
0,45 L
100 mm
85 mm
4,3–20 mm
100 mm ou moins
105 × 243 × 105 × 243 ×
366 mm 399 mm
1,0 kg 1,0 kg

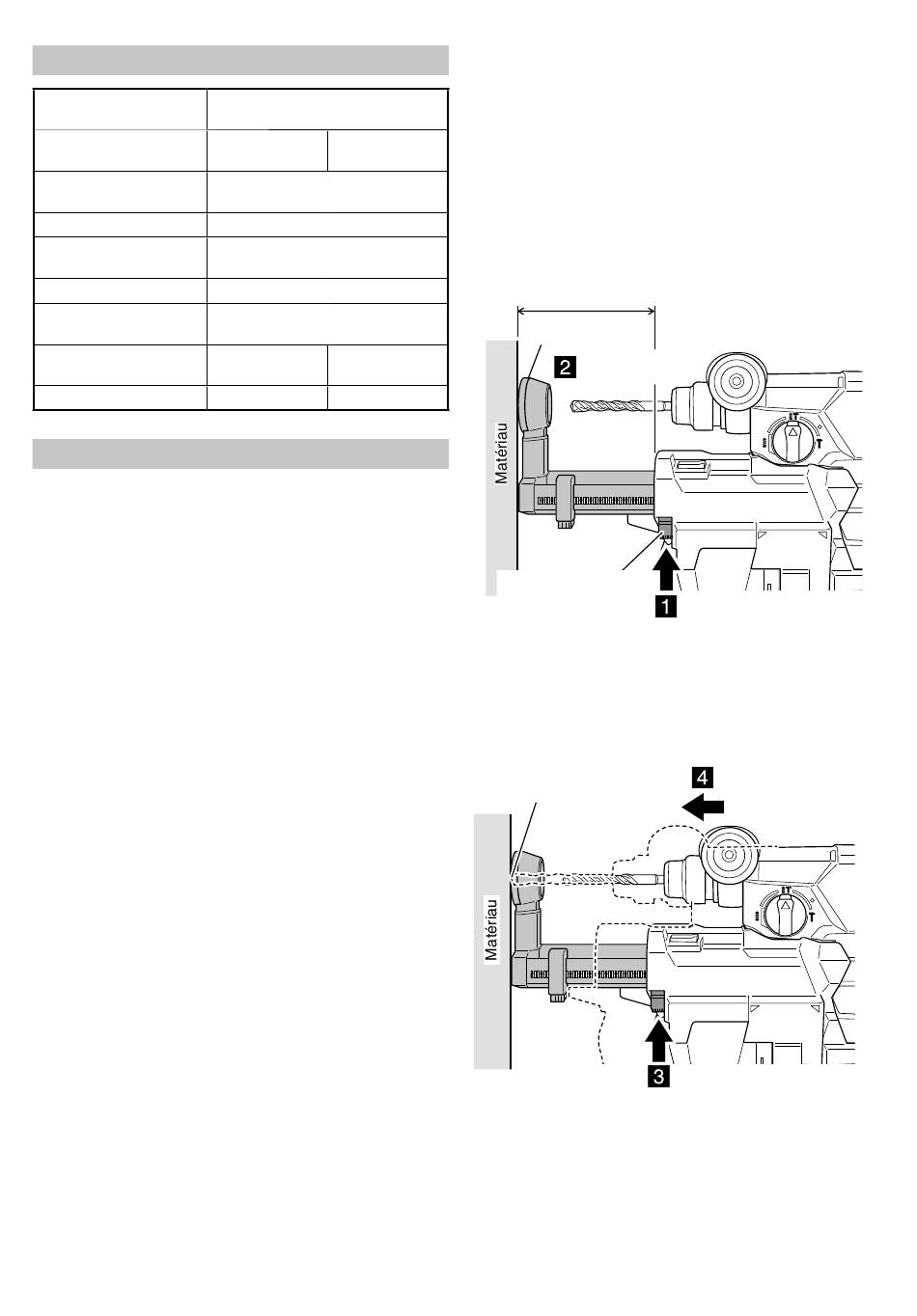

2. Réglage de la position de la buse
REMARQUE
Si le bouton de réglage de la position de la buse est
enfoncé pour débloquer la serrure alors que la buse
n'est pas complètement déployée, la buse peut sauter
vers l'extérieur.
(1) Appuyer sur le bouton de réglage de la position de
la buse et s'assurer que la buse en complètement
déployée. (Fig. 5)
(2) Tout en maintenant l'outil de telle manière à ce que le
commutateur ne soit pas enfoncé, placer la buse contre
le matériau à percer. (Fig. 5)
Position complètement
déployée de la buse
Buse
Appuyer contre
le matériau
Bouton de réglage
de la buse
(3) Tout en appuyant sur le bouton de réglage de la buse
dans le sens de la fl èche, presser sur l'outil vers le
matériau, ce qui permet à la position de la buse de
baisser jusqu'à ce qu'elle atteigne la position où le foret
entre en contact avec le matériau.(Fig. 6)
Mèche de foret
REMARQUE
Si la position de la buse est réduite avant d'avoir appuyé
sur le bouton de réglage de la buse, la buse ne sera
pas verrouillée dans sa position, même si le bouton de
réglage de la buse est relâché.
22
Fig. 5
Pousser vers l'avant
Tout en appuyant
sur le bouton
Fig. 6
