2. Regulacja pozycji dyszy
WSKAZÓWKA
Jeśli przycisk regulacji pozycji dyszy jest wciśnięty w celu
zwolnienia blokady, gdy dysza jest w położeniu innym
niż pozycja w pełni wysunięta, dysza może wypaść na
zewnątrz.

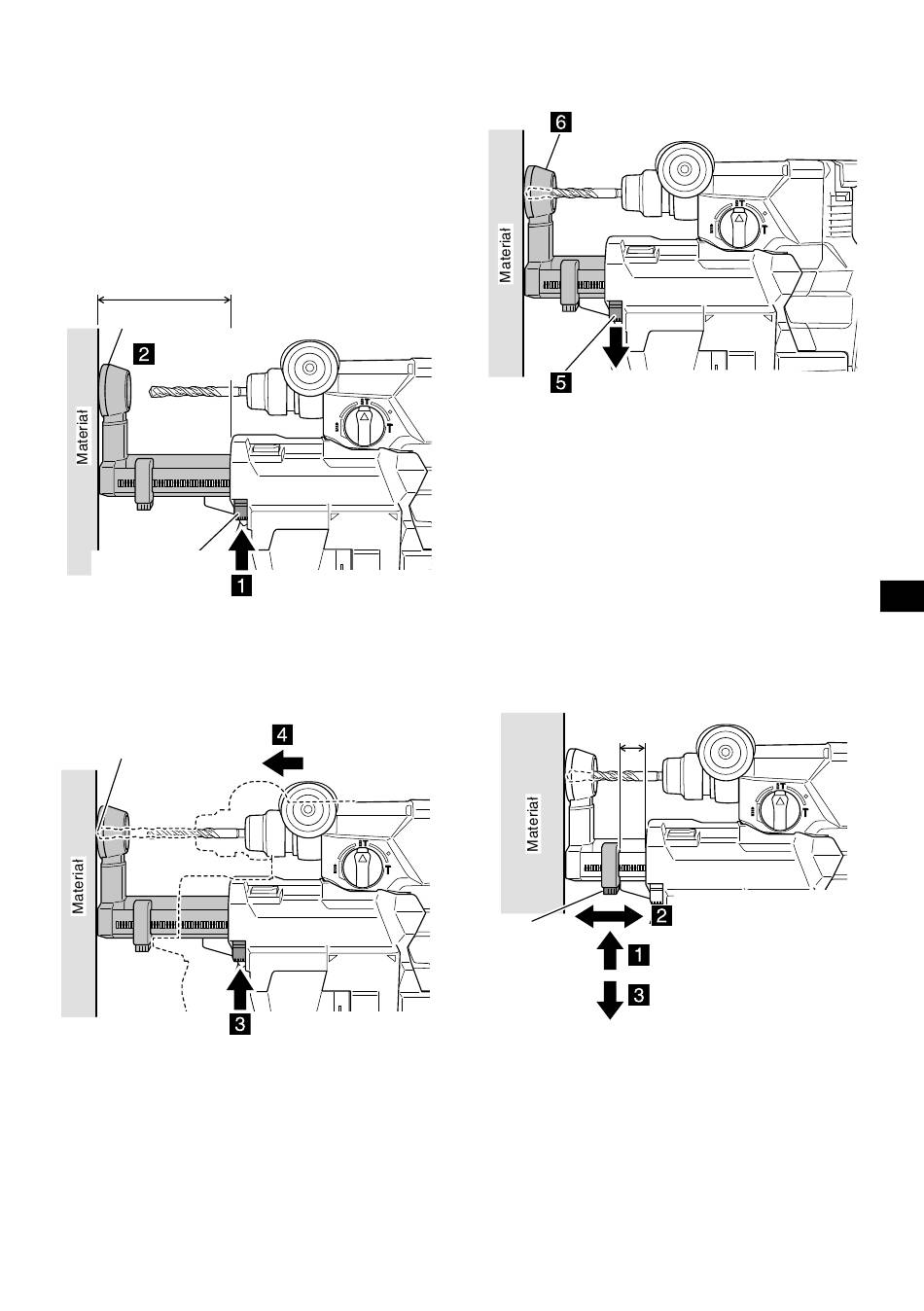

(1) Nacisnąć przycisk ustawiania pozycji dyszy i upewnić
się, że dysza jest w pełni wysuniętej pozycji. (Rys. 5)
(2) Podczas trzymania narzędzia w taki sposób, aby
przełącznik nie został wciśnięty, umieścić dyszę
naprzeciw wierconego materiału. (Rys. 5)
Pozycja w pełni
wyciągnięta dyszy
Dysza
Umieścić
naprzeciw
materiału
Przycisk regulacji
dyszy
(3) Podczas wciskania przycisku regulacji dyszy w kierunku
strzałki, przycisnąć narzędzie w stronę materiału,
pozwalając na skrócenie pozycji dyszy, aż do osiągnięcia
pozycji zetknięcia wiertła z materiałem. (Rys. 6)
Wiertło
WSKAZÓWKA
Jeśli pozycja dyszy jest skrócona przed wciśnięciem
przycisku regulacji dyszy, dysza nie będzie zablokowana
w pozycji, nawet po zwolnieniu przycisku regulacji dyszy.
Rys. 5
Popchnąć do przodu
Popchnąć do przodu
Rys. 6
(4) Zwolnić przycisk regulacji dyszy, aby zablokować
pozycję dyszy. (Rys. 7)
Dysza jest zablokowana
Gdy zwolniony jest przycisk
regulacji dyszy
3. Regulacja głębokości wiercenia
WSKAZÓWKA
○ Maksymalna głębokość wiercenia podczas używania
systemu odciągu pyłu to 85 mm.
○ System odciągu pyłu może być używany z wiertłami o
średnicy 4,3–20 mm i długości efektywnej 50–100 mm.
W przypadku używania wiertła o średnicy większej niż
20 mm, wyjąć system odciągu pyłu.
Nacisnąć przycisk regulacji głębokości w kierunku
strzałki, aby zwolnić blokadę, przesunąć dyszę, aby
ustawić skok równy głębokości, którą należy wywiercić
i zwolnić przycisk regulacji głębokości, aby zablokować
pozycję. (Rys. 8)
Skok
(głębokość
wiercenia)
Przycisk
regulacji
głębokości
91
Polski
Rys. 7
Przejść do ustawionej
głębokości otworu, którą
należy wywiercić
Podczas wciskania przycisku
Zwolnić
Rys. 8
