(4) Libere el botón de ajuste de la boquilla para bloquear la
posición de la boquilla. (Fig. 7)
La boquilla se bloquea
Cuando se suelta el botón de
ajuste de la boquilla
3. Ajuste la profundidad de taladrado
NOTA
○ La profundidad máxima de taladrado cuando se utiliza el
sistema extractor de polvo es de 85 mm.
○ El sistema extractor de polvo puede utilizarse con brocas
con un diámetro de 4,3–20 mm y una longitud efectiva de
50–100 mm.
Si se usa una broca con un diámetro mayor de 20 mm,
extraiga el sistema extractor de polvo.
Pulse el botón de ajuste de la profundidad en la dirección
indicada por la fl echa para liberar el bloqueo, mueva la
boquilla para ajustar la carrera igual que la profundidad
a la que desee taladrar y, a continuación, suelte el botón
de ajuste de la profundidad para bloquear la posición.
(Fig. 8)
Carrera
(profundidad
de taladrado)
Botón de
ajuste de
profundidad

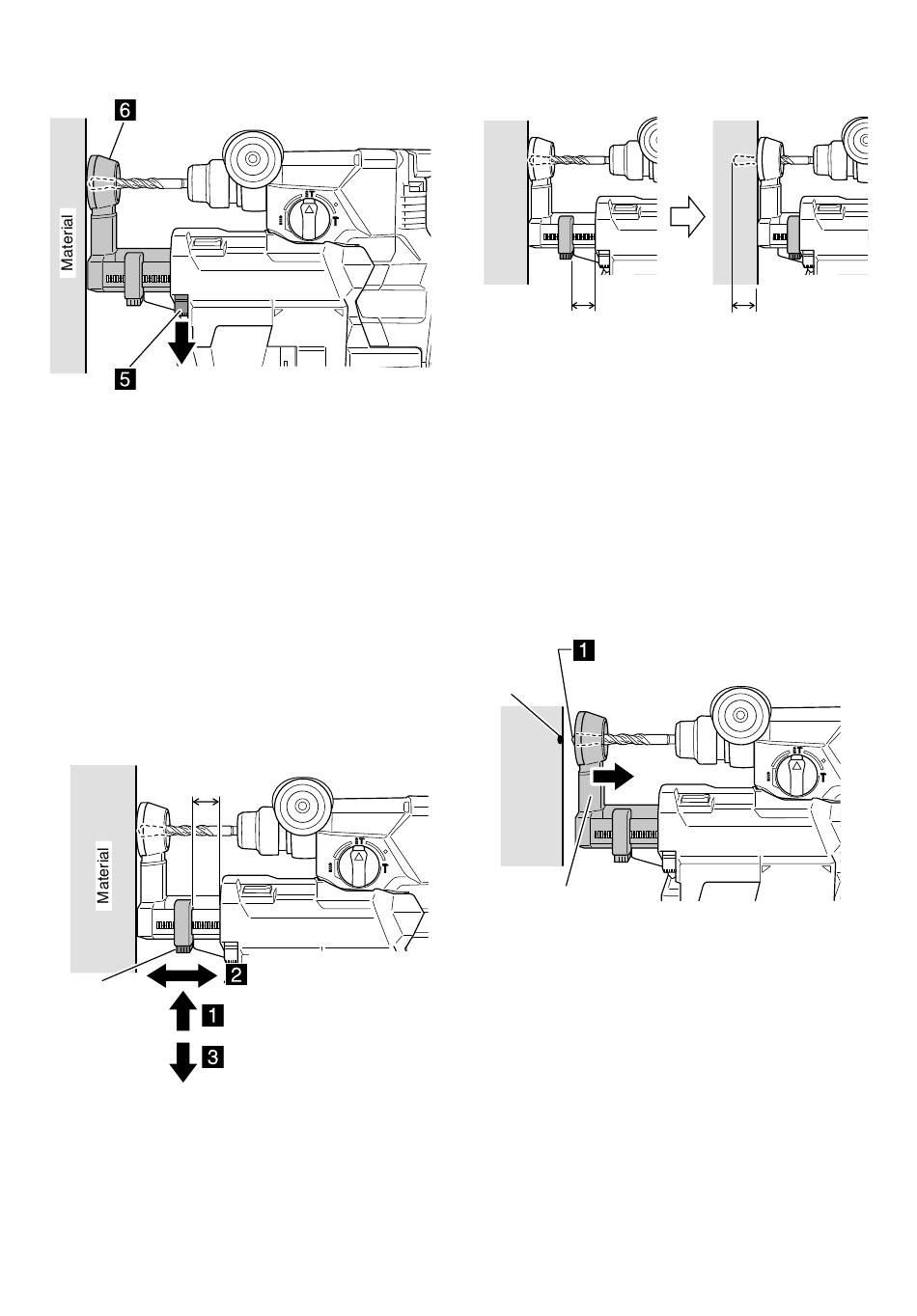

Fig. 7
Desplace para ajustar la
profundidad del orifi cio
que desea taladrar
Mientras se pulsa el botón
Liberar
Fig. 8
Cuando el extremo de la boquilla y la punta de la broca
se alinean, la distancia a la que se puede desplazar la
boquilla es la profundidad de taladrado. (Fig. 9)
A
4. Taladrado
NOTA
○ El sistema extractor de polvo debe ser utilizado
solamente en la perforación de hormigón.
No lo utilice al taladrar metal o madera.
○ No utilice el sistema extractor de polvo con el hormigón
húmedo o en un entorno húmedo. De lo contrario, podría
provocar un fallo de funcionamiento.
(1) Agarre la boquilla con su mano y tire de ella ligeramente
y, a continuación, alinee la broca con el punto que se va
a perforar. (Fig. 10)
Tire ligeramente de la boquilla y, a
continuación, alinee la punta de la broca
Punto a con el punto que se van a taladrar.
taladrar
Boquilla
