Română

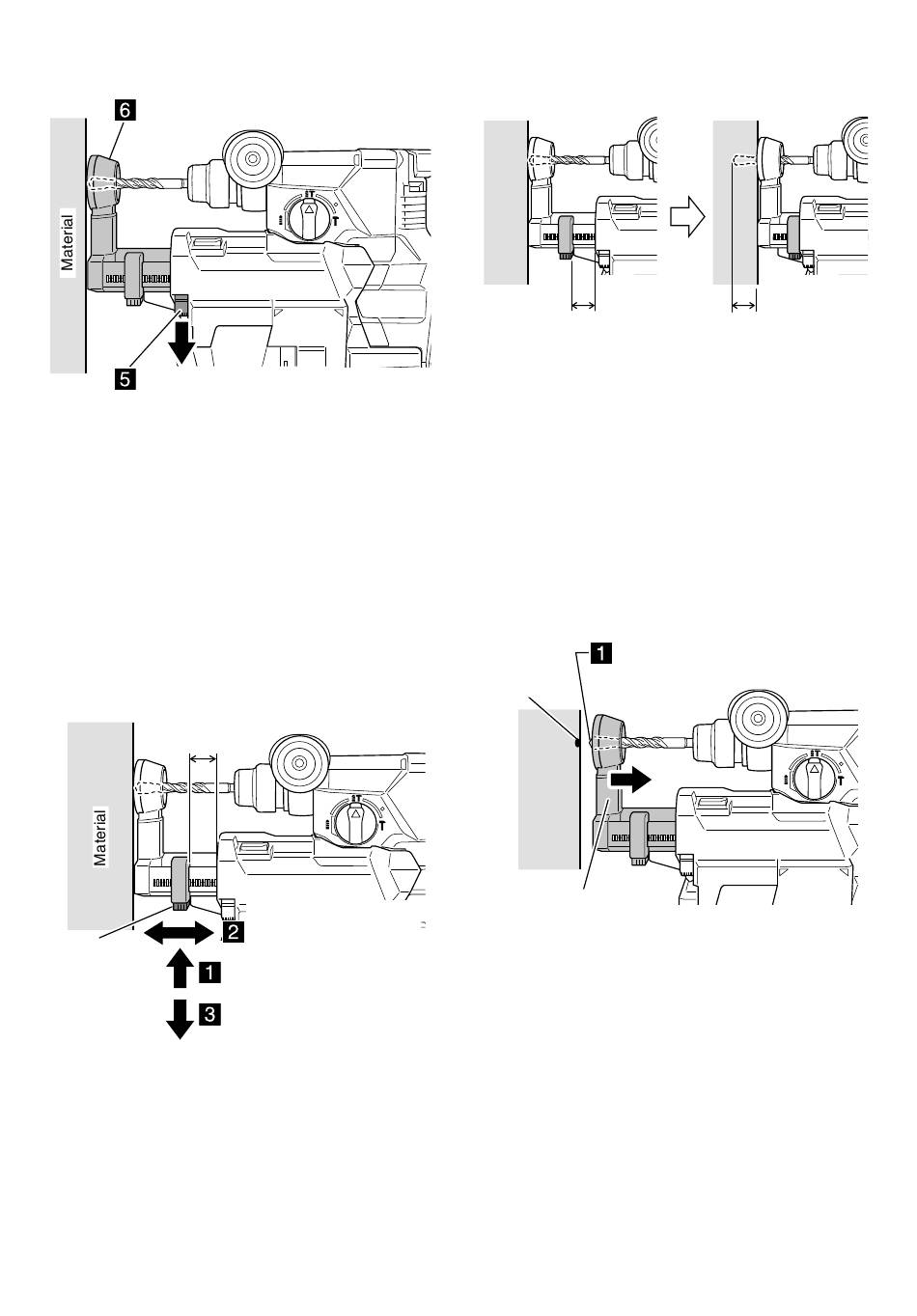

(4) Eliberaţi butonul de reglare a duzei pentru a bloca poziţia
duzei. (Fig. 7)
Duza se blochează
Când butonul de reglare a
duzei este eliberat
3. Reglaţi adâncimea de perforare
NOTĂ
○ Adâncimea maximă de perforare când se utilizează
sistemul extractorului de praf este de 85 mm.
○ Sistemul extractorului de praf poate fi utilizat cu burghie
cu diametre de 4,3–20 mm și lungimi efective de
50–100 mm.
Dacă utilizaţi un burghiu cu un diametru mai mare de
20 mm, demontaţi sistemul extractorului de praf.
Apăsaţi butonul de reglare a adâncimii în direcţia săgeţii
pentru a elibera blocarea, deplasaţi duza pentru a seta
cursa egală cu adâncimea la care vreţi să perforaţi și
eliberaţi butonul de reglare a adâncimii pentru a bloca
poziţia. (Fig. 8)
Cursă
(adâncime de
perforare)
Buton de
reglare a
adâncimii
Fig. 7
Deplasaţi la adâncimea
setată a găurii pe care
doriţi să o perforaţi
În timp ce apăsaţi butonul
Eliberaţi
Fig. 8
Când capătul duzei și vârful burghiului sunt aliniate,
distanţa pe care duza se poate deplasa este adâncimea
de perforare. (Fig. 9)
A
4. Perforare
NOTĂ
○ Sistemul extractorului de praf trebuie utilizat numai la
perforarea betonului.
Nu îl utilizaţi când perforaţi metal sau lemn.
○ Nu utilizaţi sistemul extractorului de praf cu beton umed
sau într-un mediu cu umezeală. Aceasta poate duce la o
defecţiune.
(1) Prindeţi duza cu mâna și trageţi-o ușor înapoi și aliniaţi
vârful burghiului cu punctul care urmează a fi perforat.
(Fig. 10)
Trageţi ușor duza înapoi și aliniaţi
Punct care
vârful burghiului cu punctul care
urmează a urmează a fi perforat.
fi perforat
Duză
120
A: Adâncime de
perforare
Fig. 9
Fig. 10
