(4) Απελευθερώστε το κουμπί ρύθμισης του ακροφυσίου
για να κλειδώσετε τη θέση του ακροφυσίου. (Εικ. 7)
Το ακροφύσιο θα κλειδωθεί
Όταν απελευθερώνεται το κουμπί
ρύθμισης του ακροφυσίου
3. Ρύθμιση του βάθους διάτρησης
ΣΗΜΕΙΩΣΗ
○ Όταν χρησιμοποιείτε το σύστημα εξαγωγής σκόνης το
μέγιστο βάθος διάτρησης είναι 85 mm.
○ Το σύστημα εξαγωγής σκόνης μπορεί να χρησιμοποιηθεί
με τις λεπίδες τρυπανιού με διαμέτρους 4,3–20 mm και
ενεργά μήκη 50–100 mm.
Εάν χρησιμοποιείτε λεπίδα τρυπανιού με διάμετρο
μεγαλύτερη από 20 mm, αφαιρέστε το σύστημα
εξαγωγής σκόνης.
Πατήστε το κουμπί ρύθμισης του βάθους προς την
κατεύθυνση του βέλους για να απασφαλίσετε το
κλείδωμα, μετακινήστε το ακροφύσιο για να ορίσετε το
χτύπημα ανάλογα με το βάθος θέλετε να διανοίξετε,
και απελευθερώστε το κουμπί ρύθμισης του βάθους για
να κλειδώσετε τη θέση. (Εικ. 8)
Χτύπημα
(βάθος
διάτρησης)
Κουμπί
ρύθμισης
βάθους

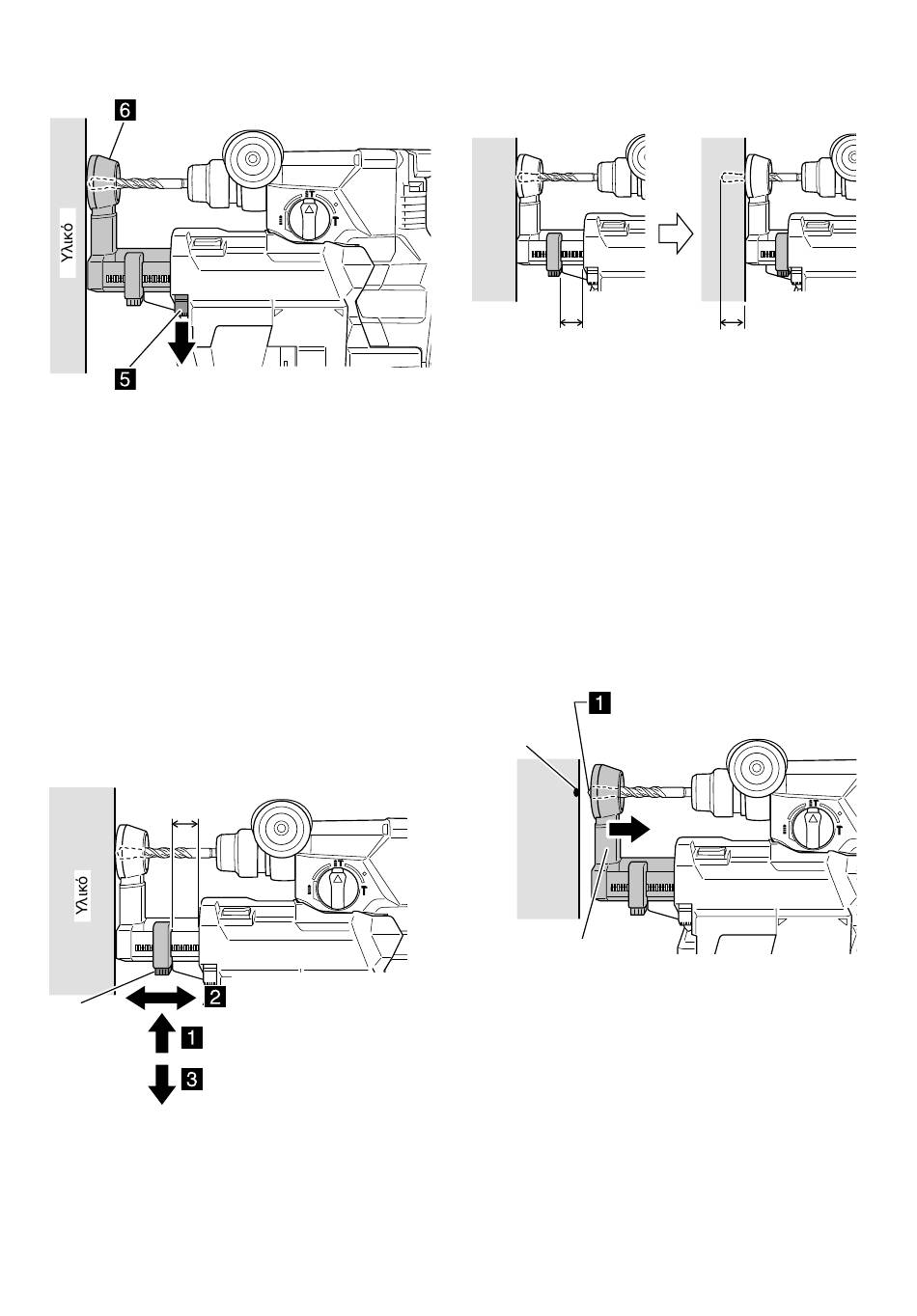

Εικ. 7
Μετακινήσετε για να
ορίσετε το βάθος της οπής
που θέλετε να διανοίξετε
Όταν πιέζετε το κουμπί
Απελευθέρωση
Εικ. 8
Όταν το άκρο του ακροφυσίου και η άκρη της λεπίδας
του τρυπανιού είναι ευθυγραμμισμένα, η απόσταση
που το ακροφύσιο μπορεί να μετακινηθεί είναι το
βάθος διάτρησης. (Εικ. 9)
A
4. Διάτρηση
ΣΗΜΕΙΩΣΗ
○ Το σύστημα εξαγωγής σκόνης χρησιμοποιείται μόνο
για τη διάτρηση σκυροδέματος.
Μην το χρησιμοποιείτε για τη διάτρηση μετάλλου ή
ξύλου.
○ Μην χρησιμοποιείτε το σύστημα εξαγωγής σκόνης με
βρεγμένο σκυρόδεμα ή σε υγρό περιβάλλον. Εάν το
κάνετε αυτό ενδέχεται να προκληθεί δυσλειτουργία.
(1) Πιάστε το ακροφύσιο με το χέρι σας και τραβήξτε το
ελαφρά προς τα πίσω, και ευθυγραμμίστε την άκρη της
λεπίδας του τρυπανιού με το σημείο προς διάτρηση.
(Εικ. 10)
Τραβήξτε ελαφρά προς τα πίσω το
ακροφύσιο και ευθυγραμμίστε την
Σημείο
άκρη της λεπίδας του τρυπανιού
προς
με το σημείο προς διάτρηση.
διάτρηση
Ακροφύσιο
