ΕΦΑΡΜΟΓΕΣ
Το σύστημα εξαγωγής σκόνης εξειδικεύεται στη διάτρηση
σκυροδέματος, για χρήση με τα ακόλουθα περιστροφικά
σφυροδράπανα της HiKOKI:
DH3628DA / DH3628DC / DH1826DA / DH1826DC
Για λεπτομέρειες σχετικά με τα τελευταία διαθέσιμα
σφυροδράπανα περιστροφικά, δείτε τον γενικό κατάλογο
μας και άλλες πληροφορίες.
ΣΗΜΕΙΩΣΗ
Αυτό το σύστημα εξαγωγής σκόνης χρησιμοποιείται
μόνο για τη διάτρηση σκυροδέματος.
ΠΡΟΔΙΑΓΡΑΦΕΣ
Μοντέλο
Υποστηριζόμενα
μοντέλα
Χωρητικότητα του
κουτιού σκόνης
Μέγ. χτύπημα
Μέγ. βάθος διάτρησης
Διάμετρος του
τρυπανιού
Μέγ. μήκος του
τρυπανιού
(ενεργό μήκος)
Διαστάσεις (Π x Υ x Β)
Βάρος
ΤΡΟΠΟΣ ΧΡΗΣΗΣ
1. Προσάρτηση και αφαίρεση του συστήματος
εξαγωγής σκόνης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
○ Κατά την προσάρτηση, αφαίρεση ή ρύθμιση του
συστήματος εξαγωγής
αποτραπεί ένα απίθανο ατύχημα, βεβαιωθείτε ότι
έχετε απενεργοποιήσει τον διακόπτη του εργαλείου
και ότι έχετε αφαιρέσει την μπαταρία και τη λεπίδα του
εργαλείου. (Εικ. 2)
○ Βεβαιωθείτε ότι το σύστημα εξαγωγής σκόνης είναι
πλήρως προσαρτημένο.
Αν δεν είναι εντελώς προσαρτημένο, το σύστημα
εξαγωγής σκόνης μπορεί να βγει και να προκληθεί
τραυματισμός.
<Σύνδεση του συστήματος εξαγωγής σκόνης>
Τοποθετήστε την υποδοχή ράγας του εργαλείου μέσα στη
ράγα του συστήματος εξαγωγής σκόνης και πιέστε μέχρι
να ακουστεί ένα «κλικ». (Εικ. 3)
<Αφαίρεση του συστήματος εξαγωγής σκόνης>
Κρατήστε τη λαβή με το ένα χέρι και πατήστε το κουμπί
ενώ κρατάτε το ρυθμιστικό του συστήματος εξαγωγής
σκόνης με το άλλο σας χέρι για να το αφαιρέσετε. (Εικ. 4)
Σύστημα Εξαγωγής Σκόνης
DH3628DA DH3628DC
DH1826DA DH1826DC
0,45 L
100 mm
85 mm
4,3–20 mm
100 mm ή μικρότερο
105 × 243 × 105 × 243 ×
366 mm 399 mm
1,0 κιλά 1,0 κιλά
σκόνης, έτσι ώστε

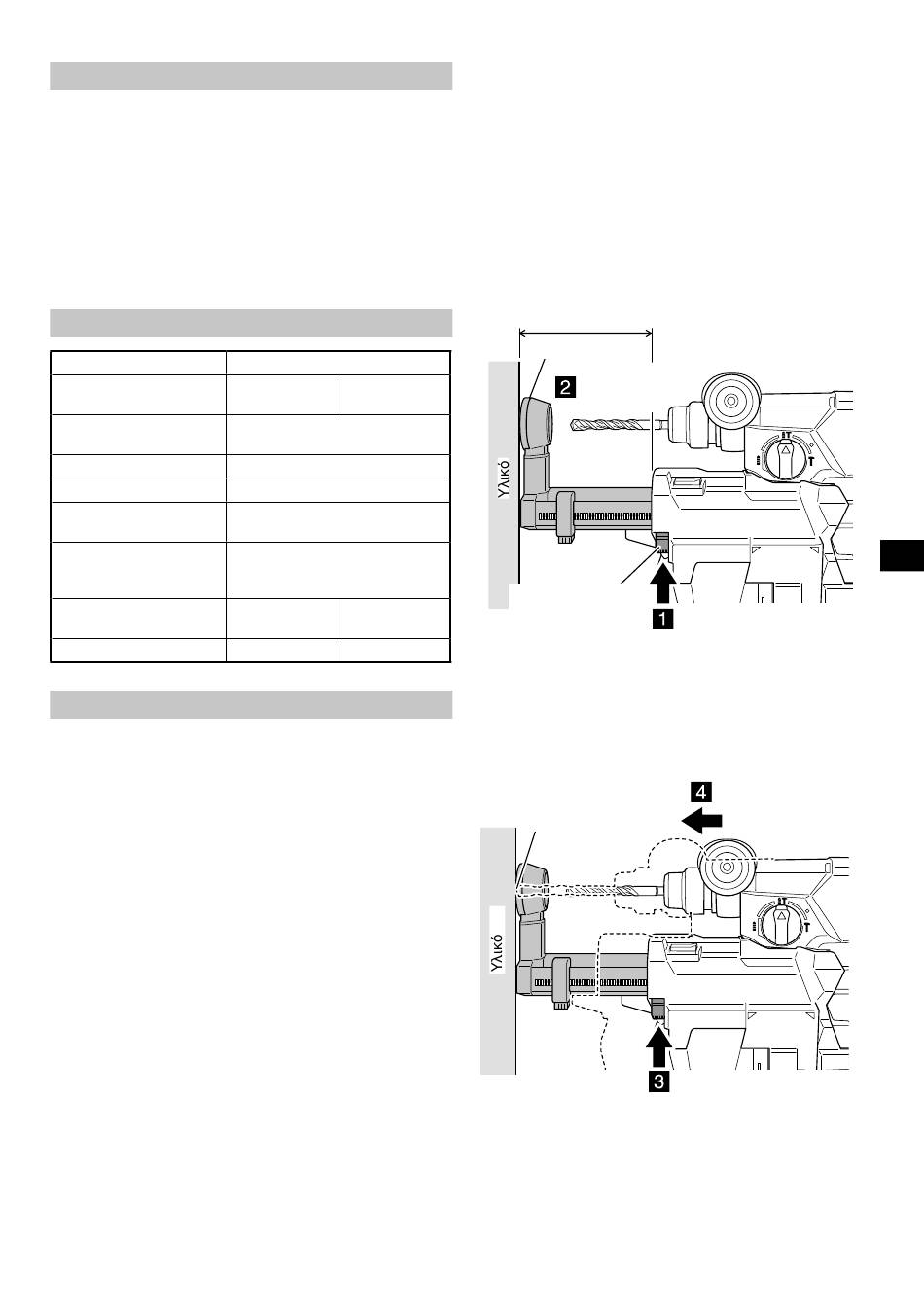

2. Ρύθμιση της θέσης του ακροφυσίου
ΣΗΜΕΙΩΣΗ
Αν το κουμπί της θέσης ρύθμισης του ακροφυσίου
είναι πατημένο για να απασφαλίσει το κλείδωμα ενώ
το ακροφύσιο βρίσκεται σε οποιαδήποτε άλλη θέση
εκτός από την πλήρη έκταση, το ακροφύσιο μπορεί να
πεταχθεί προς τα έξω.
(1) Πατήστε το κουμπί
ακροφυσίου και βεβαιωθείτε ότι το ακροφύσιο είναι σε
πλήρως εκτεταμένη θέση. (Εικ. 5)
(2) Ενώ κρατώντας το εργαλείο σε τέτοιο βαθμό ώστε να
μην πιέσετε τον διακόπτη, τοποθετήστε το ακροφύσιο
κόντρα στο υλικό προς διάτρηση. (Εικ. 5)
Πλήρως εκτεταμένη
θέση του ακροφυσίου
Ακροφύσιο
Τοποθετήστε
κόντρα στο
υλικό
Κουμπί ρύθμισης
ακροφυσίου
(3) Ενώ πιέζετε το κουμπί ρύθμισης του ακροφυσίου προς
την κατεύθυνση του βέλους, πιέστε το εργαλείο προς
το υλικό, ώστε η θέση του ακροφυσίου να μικρύνει έως
ότου φθάσει στη θέση όπου η λεπίδα του τρυπανιού να
είναι σε επαφή με το υλικό.(Εικ. 6)
να
Λεπίδα του
τρυπανιού
ΣΗΜΕΙΩΣΗ
Αν η θέση του ακροφυσίου μικρύνει πριν πατηθεί
το κουμπί της θέσης ρύθμισης του ακροφυσίου, το
ακροφύσιο δεν θα ασφαλίσει στη θέση ακόμη και
αν απελευθερωθεί το κλείδωμα του κουμπιού της
ρύθμισης του ακροφυσίου.
83
Ελληνικά
ρύθμισης της θέσης
Εικ. 5
Σπρώξτε προς τα
εμπρός
Όταν πιέζετε το
κουμπί
Εικ. 6
του
