TECHNICKÉ PARAMETRE
Model
Podporované modely
Kapacita nádoby na
prach
Max. rozmach
Max. hĺbka vŕtaného
otvoru
Priemer vrtáka
Maximálna dĺžka
vŕtačky (skutočná dĺžka)
Rozmery (Š x V x H)
Hmotnosť
SPÔSOB POUŽITIA
1. Pripojenie a odstránenie
prachu
VÝSTRAHA
○ Pri nasadzovaní, odstraňovaní alebo nastavovaní
systému odsávania prachu sa v záujme predchádzania
neočakávaným nehodám uistite, že ste vypli prepínač
náradia a odstránili z neho hrot a batériu. (Obr. 2)
○ Uistite sa, či je systém odsávania prachu úplne pripojený.
Ak nie je systém odsávania prachu úplne pripojený,
mohol by sa uvoľniť a spôsobiť tak zranenie.
<Pripojenie systému odsávania prachu>
Zasuňte koľajnicovú časť náradia do koľajnice systému
odsávania prachu a zatláčajte ju, až kým nezačujete
cvaknutie. (Obr. 3)
<Odpojenie systému odsávania prachu>
Podržte rukoväť jednou rukou a stlačte tlačidlo pri súčasnom
uchopení posúvača systému odsávania prachu druhou
rukou, aby ste ho odstránili. (Obr. 4)
Systém odsávania prachu
DH3628DA DH3628DC
DH1826DA DH1826DC
0,45 L
100 mm
85 mm
4,3–20 mm
100 mm alebo kratšia
105 × 243 × 105 × 243 ×
366 mm 399 mm
1,0 kg 1,0 kg
systému odsávania

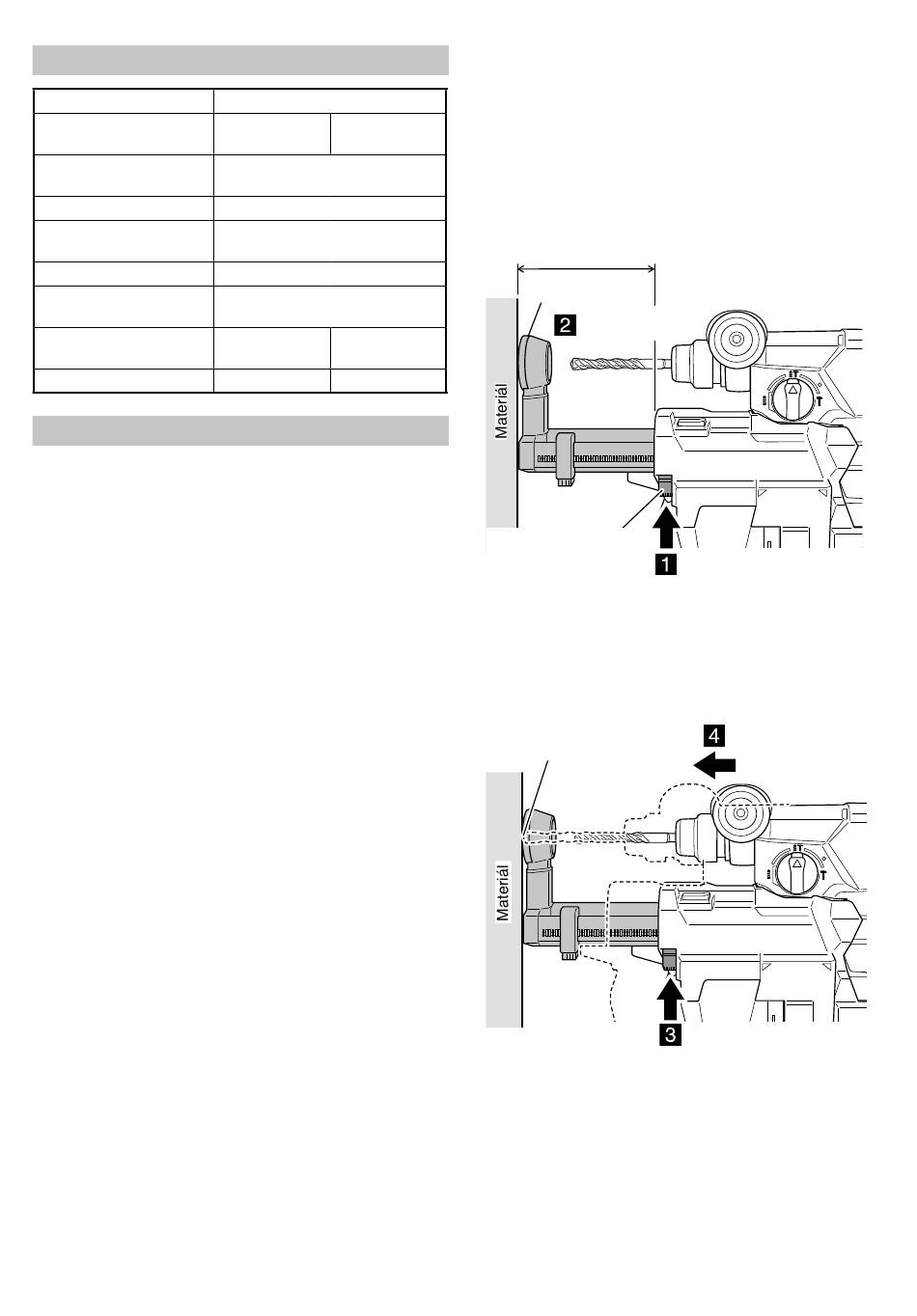

2. Nastavenie polohy násadky
POZNÁMKA
Ak sa stlačí tlačidlo nastavenia polohy násadky aby sa
uvoľnila zámka pokiaľ je násadka v ľubovoľnej polohe
okrem plne vysunutej, násadka sa môže vyklopiť
smerom von.
(1) Stlačte tlačidlo nastavenia polohy násadky a uistite sa,
že je násadka v plne vysunutej polohe. (Obr. 5)
(2) Pri súčasnom držaní náradia tak, aby sa nestlačil spínač,
umiestnite násadku na vŕtaný materiál. (Obr. 5)
Plne vysunutá
poloha násadky
Násadka
Umiestnite
oproti materiálu
Tlačidlo nastavenia
násadky
(3) Pri súčasnom stlačení tlačidla pre nastavenie násadky
v smere šípky, tlačte náradie smerom k materiálu, čo
umožní skrátenie polohy násadky, až kým sa nedostane
do polohy, kde vrták prichádza do kontaktu s materiálom.
(Obr. 6)
Vrták
POZNÁMKA
Ak sa poloha násadky skráti ešte pred stlačením tlačidla
pre nastavenie násadky, násadka sa nezablokuje v
požadovanej polohe ani pri uvoľnení poistného prvku
tlačidla pre nastavenie násadky.
132
Obr. 5
Potlačte smerom
dopredu
Pri stlačení tlačidla
Obr. 6
