(4) Relâcher le bouton d'ajustement de la buse pour
verrouiller la position de la buse. (Fig. 7)
La buse est bloquée
Lorsque le bouton d'ajustement
de la buse est relâché
3. Réglage de la profondeur de forage
REMARQUE
○ La profondeur maximale de forage lors de l'utilisation du
système d'extraction de poussière est de 85 mm.
○ Le système d'extracteur de poussière peut être utilisé
avec des mèches de foret de diamètres de 4,3–20 mm
et de longueur eff ective de 50–100 mm.
Lors de l'utilisation d'une mèche de foret d'un diamètre
supérieur à 20 mm, retirer le système d'extraction de
poussière.
Appuyer sur le bouton de réglage de la profondeur
dans le sens de la fl èche pour déverrouiller, déplacer
la buse pour régler la course en la faisant correspondre
à la profondeur de perçage souhaitée, puis relâcher le
bouton de réglage de la profondeur pour verrouiller la
position. (Fig. 8)
Course
(profondeur
de forage)
Bouton de
réglage
Tout en appuyant sur le bouton
de la
profondeur
Relâcher

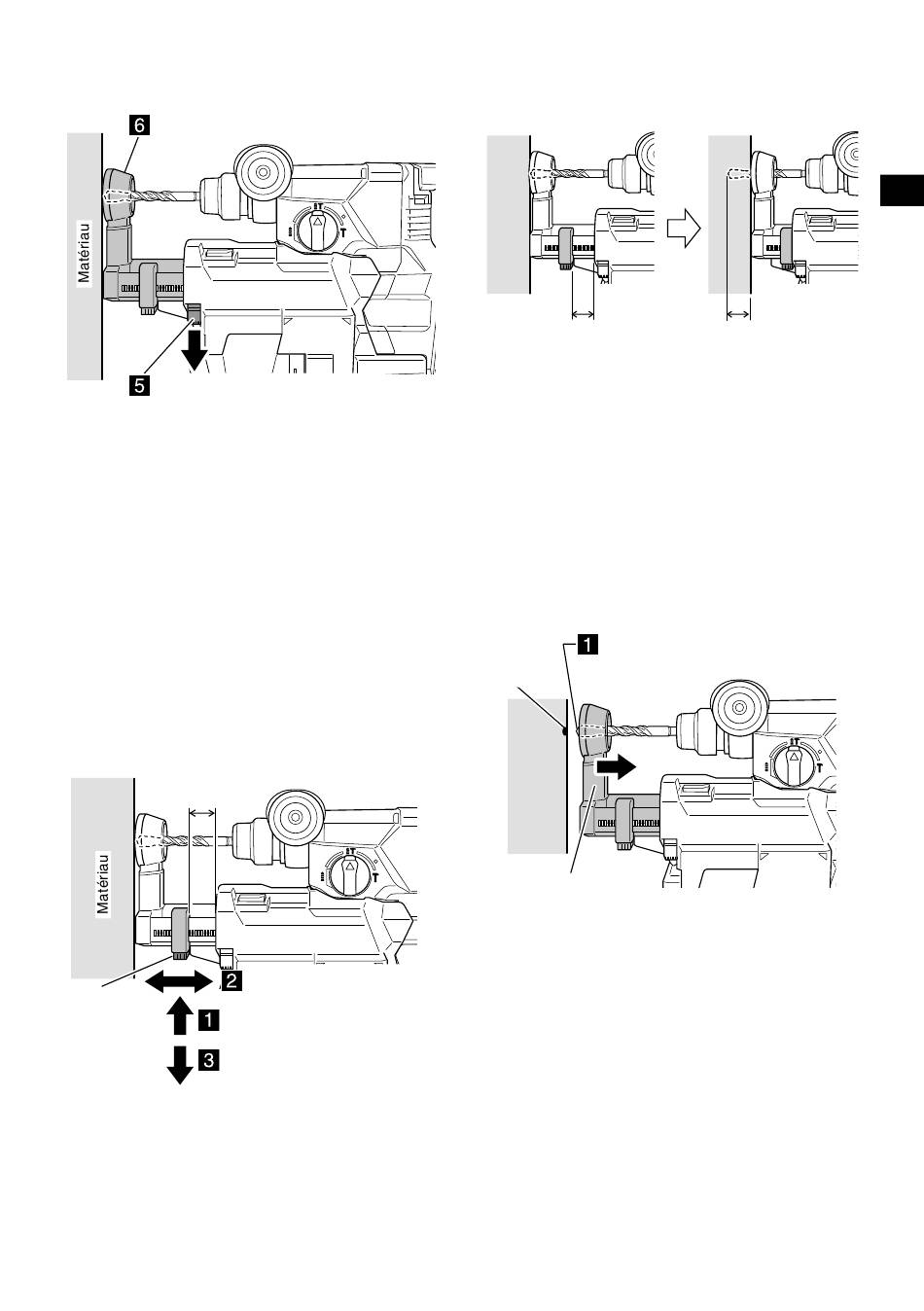

Fig. 7
Déplacer pour régler la
profondeur de trou à percer
Fig. 8
Lorsque l'extrémité de la buse et de la pointe du foret
sont alignées, la distance sur laquelle la buse peut être
déplacée est la même que la profondeur de forage. (Fig. 9)
A
4. Forage
REMARQUE
○ Le système d'extraction de poussière doit être utilisé
uniquement pour le forage du béton.
Ne pas l'utiliser pour le forage sur du métal ou du bois.
○ Ne pas utiliser le système d'extraction de poussière sur
du béton mouillé ou dans un environnement humide.
Cela risque de provoquer un dysfonctionnement.
(1) Saisir la buse avec la main et la tirer légèrement vers
l'arrière, puis aligner l'extrémité du foret avec de l'endroit
à percer. (Fig. 10)
Tirer légèrement la buse vers l'arrière
et aligner l'extrémité de la mèche du
Point à foret avec le point à percer.
percer
Buse
23
Français
A : Profondeur
de forage
Fig. 9
