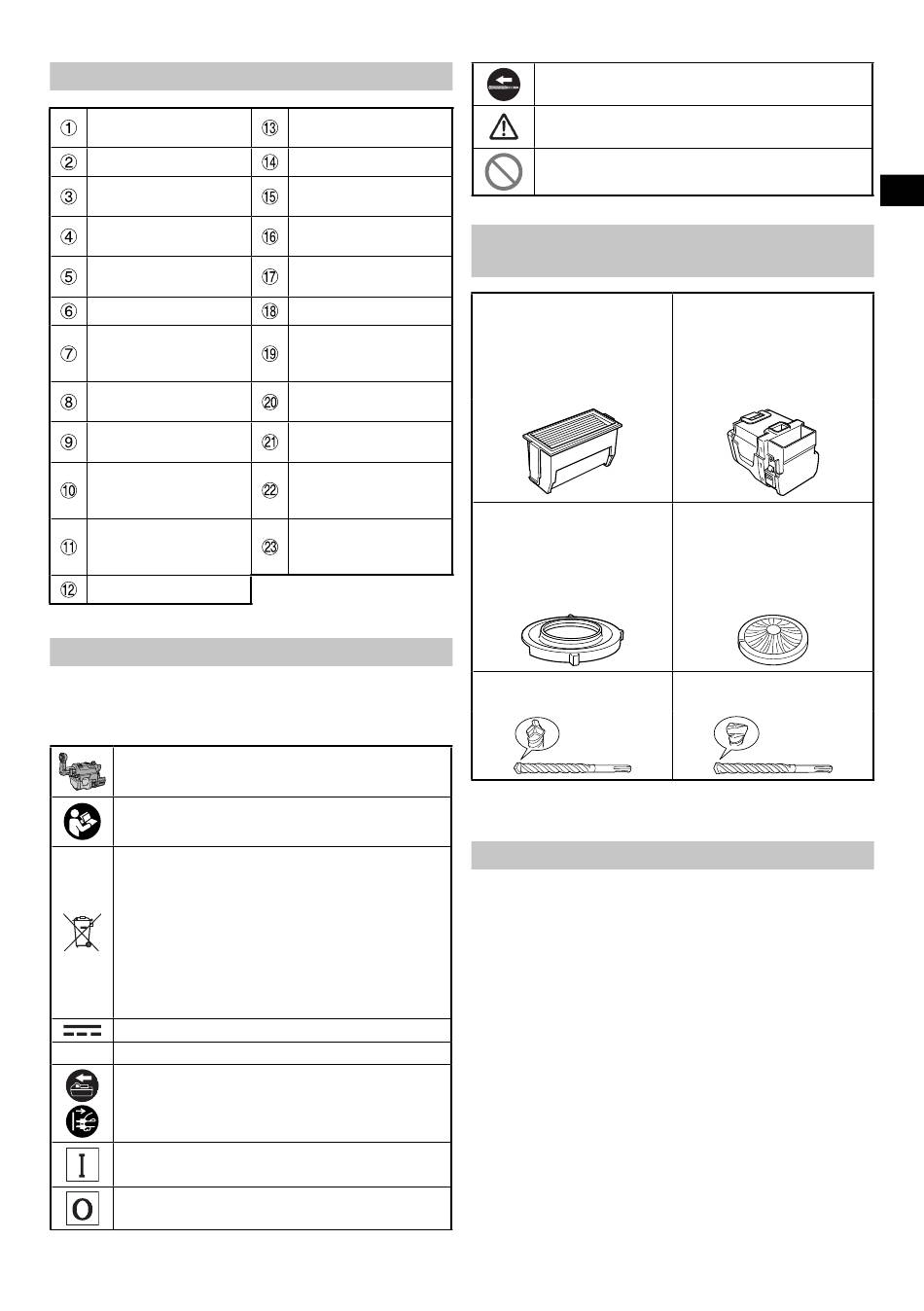

NOMS DES PIÈCES (Fig. 1–Fig. 20)
Buse
Boîtier à poussière
Bouton de réglage de
la profondeur
Glissière
Bouton de réglage de
la buse
Boîte à poussière
Loquet de la boîte à
poussière (des deux
côtés)
Filtre (interne)
Mèche d'outil
(mèche du foret)
Batterie
Rail du système
d'extraction de
poussière
Fente de rail
SYMBOLES
AVERTISSEMENT
Les symboles suivants sont utilisés pour l'outil.
Bien se familiariser avec leur signifi cation avant
d'utiliser l'outil.
Système d'extraction de poussière
Pour réduire les risques de blessures,
l'utilisateur doit lire le manuel d'utilisation.
Pour les pays européens uniquement
Ne pas jeter les appareils électriques dans les
ordures ménagères !
Conformément à la directive européenne
2012/19/UE relative aux déchets d'équipements
électriques ou électroniques (DEEE), et à sa
transposition dans la législation nationale, les
appareils électriques doivent être collectés à
part et être soumis à un recyclage respectueux
de l'environnement.
Courant direct
V Tension nominale
Si l'outil électrique est sans fi l, retirez la batterie
de l'outil. Si l'outil électrique utilise est pourvu
d'un câble, débranchez la fi che de l'outil.
Bouton ON
Bouton OFF
Couvercle de la boîte
à poussière
Chambre cyclone
Chambre fi ltrante
Loquet
(couvercle du fi ltre)
Saillie cylindrique
Cavité ronde
Joint de buse
Encoche dans le joint
de buse
Bosse sur le joint de
buse
Rainure sur le
capuchon de la
brosse
Bague en C
21
Déconnecter l'outil de perçage
Avertissement
Action interdite

ACCESSOIRES EN OPTION

(vendus séparément)
○ Filtre
Remplacer le fi ltre environ
toutes les 100 fois que le
système d'extraction de
poussière est plein.
Code N° 379717
○ Joint de buse
Remplacer cette pièce
si elle est craquelée ou
endommagée, ou si elle
perd son élasticité.
Code N° 377175
○ Mèche Deltagon
(Tige SDS plus)
Les accessoires en option sont sujets à changement sans
préavis.
APPLICATIONS
Système d'extraction de poussière spécialisé pour le
perçage du béton, pour une utilisation avec les marteaux
perforateurs HiKOKI suivants :
DH3628DA / DH3628DC / DH1826DA / DH1826DC
Pour plus de détails sur les marteaux perforateurs les plus
récents disponibles, consultez notre catalogue général et
d'autres informations.
REMARQUE
Ce système d'extracteur de poussière est utilisé
uniquement pour le perçage du béton.
Français
○ Boîte à poussière
Code N° 379714
○ Capuchon de la brosse
Remplacer cette pièce
si les poils tombent ou
raccourcissent à cause de
la friction.
Code N° 370496
○ Mèche de foret
(Tige SDS plus)
