2. Justera munstyckets läge
ANMÄRKNING
Om munstyckets positionsjusteringsknapp trycks in för
att frigöra låset medan munstycket är i något annat läge
än helt utdraget, kan munstycket hoppa till utåt.

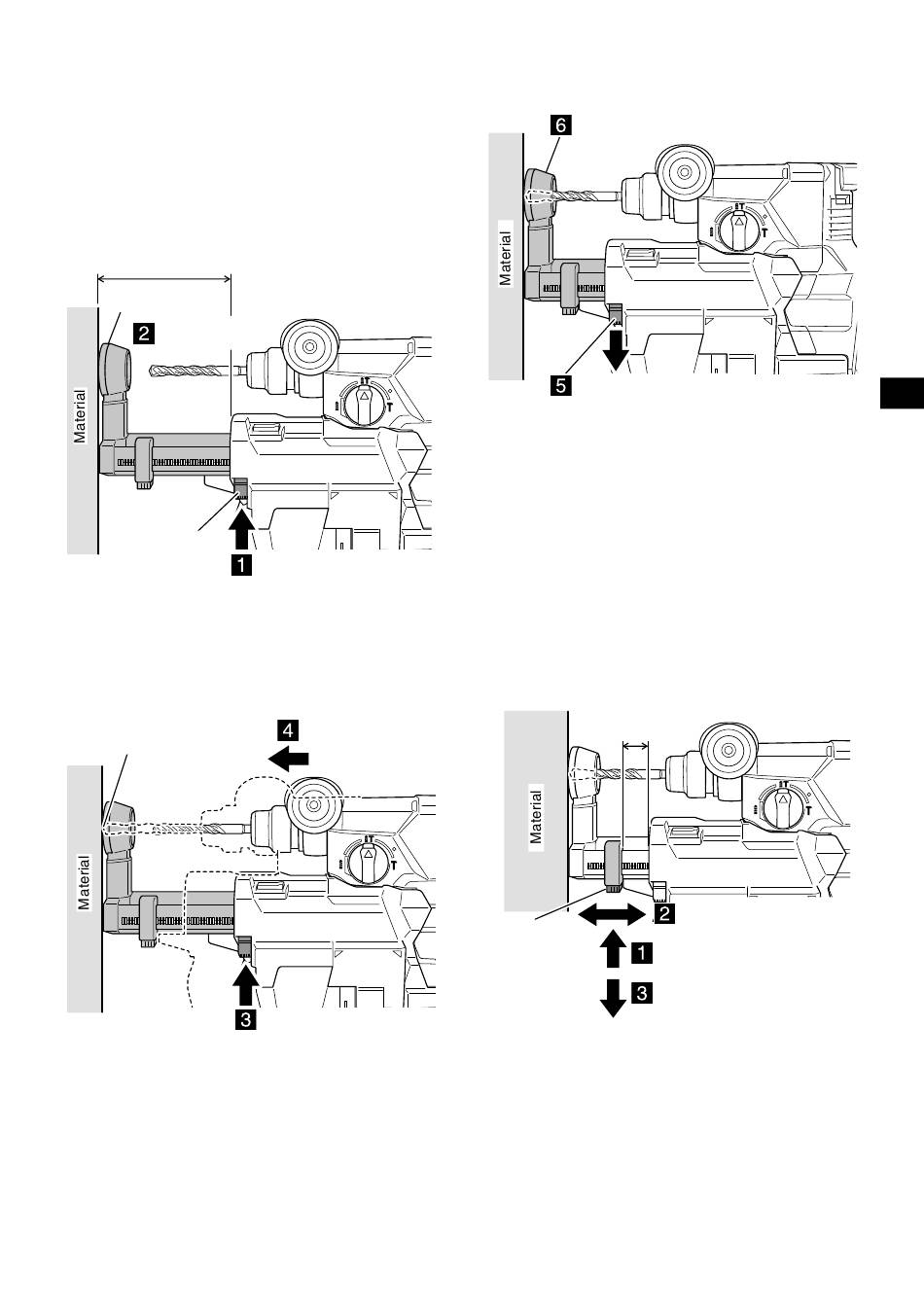

(1) Tryck på munstyckets positionsjusteringsknapp och se
till att munstycket är i det helt utdragna läget. (Bild 5)
(2) Håll i verktyget på ett sätt så att brytaren inte trycks
in, placera munstycket mot materialet som ska borras.
(Bild 5)
Munstyckets helt
utdragna läge
Munstycke
Placera mot
material
Munstyckets
justeringsknapp
(3) Medan du trycker på munstyckets justeringsknapp i
pilens riktning, tryck verktyget mot materialet, vilket
låter munstyckets position att förkortas tills den når den
position där borrkronan kommer i kontakt med materialet.
(Bild 6)
Borrkrona
ANMÄRKNING
Om munstyckets position är förkortat innan munstyckets
justeringsknapp trycks in, kommer munstycket inte att
vara låst i rätt position, även om låset för munstyckets
justeringsknapp frigörs.
Bild 5
Tryck framåt
Medan du trycker på
knappen
Bild 6
(4) Frigör munstyckets
munstyckets position. (Bild 7)
Låses munstycket
När munstyckets
justeringsknapp släpps
3. Justera borrdjup
ANMÄRKNING
○ Maximalt borrdjup
dammuppsugningssystemet är 85 mm.
○ Dammuppsugningssystemet
borrkronor med diametrar på 4,3–20 mm och eff ektiv
längd på 50–100 mm.
Om du använder en borrkrona med en diameter större
än 20 mm, ta bort dammuppsugningssystemet.
Tryck på djupregleringsknappen i pilens riktning för att
frigöra låset, fl ytta munstycket för att ställa in slaglängden
till samma tal som djupet som du vill borra och släpp
djupregleringsknappen för att låsa positionen. (Bild 8)
Slaglängd
(borrdjup)
Djupreglerings-
knapp
57
Svenska
justeringsknapp för att
Bild 7
när du använder
kan användas
Flytta till inställt borrdjup
för hålet du vill borra
Medan du trycker på knappen
Släpp
Bild 8
låsa
med
