3. Nastavte hloubku vrtu
POZNÁMKA
○ Maximální hloubka vrtu při použití systému odsávání
prachu je 85 mm.
○ Systém odsávání prachu je možné používat s hroty
vrtáků s průměry 4,3–20 mm a o účinných délkách
50–100 mm.
Pokud používáte hrot vrtáku s průměrem větším než
20 mm, vyjměte systém odsávání prachu.
Stiskněte tlačítko nastavení hloubky ve směru šipky,
abyste jej odemkli, posuňte hubici tak, abyste nastavili
zdvih odpovídající požadované hloubce vrtání, a
uvolněte tlačítko nastavení hloubky pro uzamčení polohy.

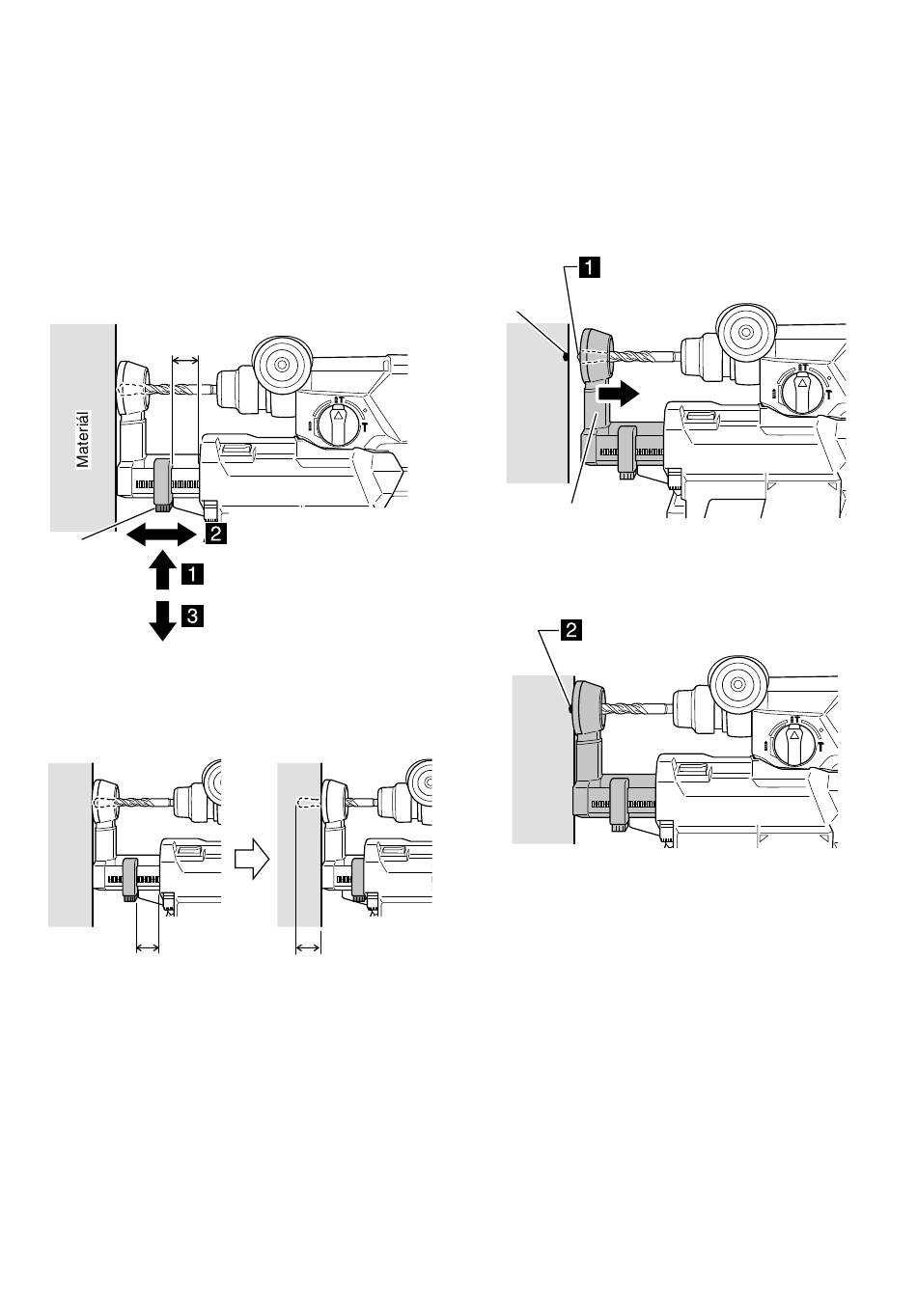

(Obr. 8)
Zdvih
(hloubka vrtu)
Tlačítko
nastavení
hloubky
Když je zarovnáno ústí hubice s vrtákem, pak se
vzdálenost, po které lze posunout hubici, rovná hloubce
vrtu. (Obr. 9)
A
Posuňte pro nastavení
hloubky díry, kterou chcete
vyvrtat
Za současného podržení tlačítka
Uvolnění
Obr. 8
A: Hloubka vrtu
Obr. 9
4. Vrtání
POZNÁMKA
○ Systém odsávání prachu slouží pouze pro vrtání do
betonu.
Nepoužívejte jej při vrtání do dřeva nebo kovu.
○ Nepoužívejte systém odsávání prachu na mokrém
betonu nebo ve vlhkém prostředí. V opačném případě by
mohlo dojít k závadě zařízení.
(1) Hubici uchopte rukou, lehce ji zatáhněte zpět a zarovnejte
hrot vrtáku s požadovaným bodem vrtu. (Obr. 10)
Vytáhněte hubici mírně zpět a
zarovnejte hrot vrtáku s bodem vrtu.
Bod vrtu
Hubice
(2) Uvolněte hubici a umožněte ji dosáhnout těsného
kontaktu s betonem. (Obr. 11)
Ústí hubice v pevném kontaktu s
betonovým povrchem
POZNÁMKA
Pokud je hubice nadzvednuta od povrchu, sníží se
výkonnost odsávání prachu.
