(4) Liberte o botão de ajuste do bocal para bloquear a
posição do bocal. (Fig. 7)
O bocal fi ca bloqueado
Quando o botão de ajuste do
bocal é libertado
3. Ajuste a profundidade de perfuração
NOTA
○ A profundidade de perfuração máxima ao utilizar o
sistema extrator de pó é de 85 mm.
○ O sistema extrator de pó pode ser utilizado com brocas
com diâmetros de 4,3–20 mm e comprimentos efetivos
de 50–100 mm.
Se estiver a utilizar uma broca com um diâmetro acima
de 20 mm, remova o sistema extrator de pó.
Prima o botão de ajuste de profundidade na direção da
seta para libertar o bloqueio, mova o bocal para defi nir o
curso igual à profundidade de perfuração que pretende
e solte o botão de ajuste de profundidade para bloquear
a posição. (Fig. 8)
Curso
(profundidade
de perfuração)
Botão de
ajuste de
profundidade

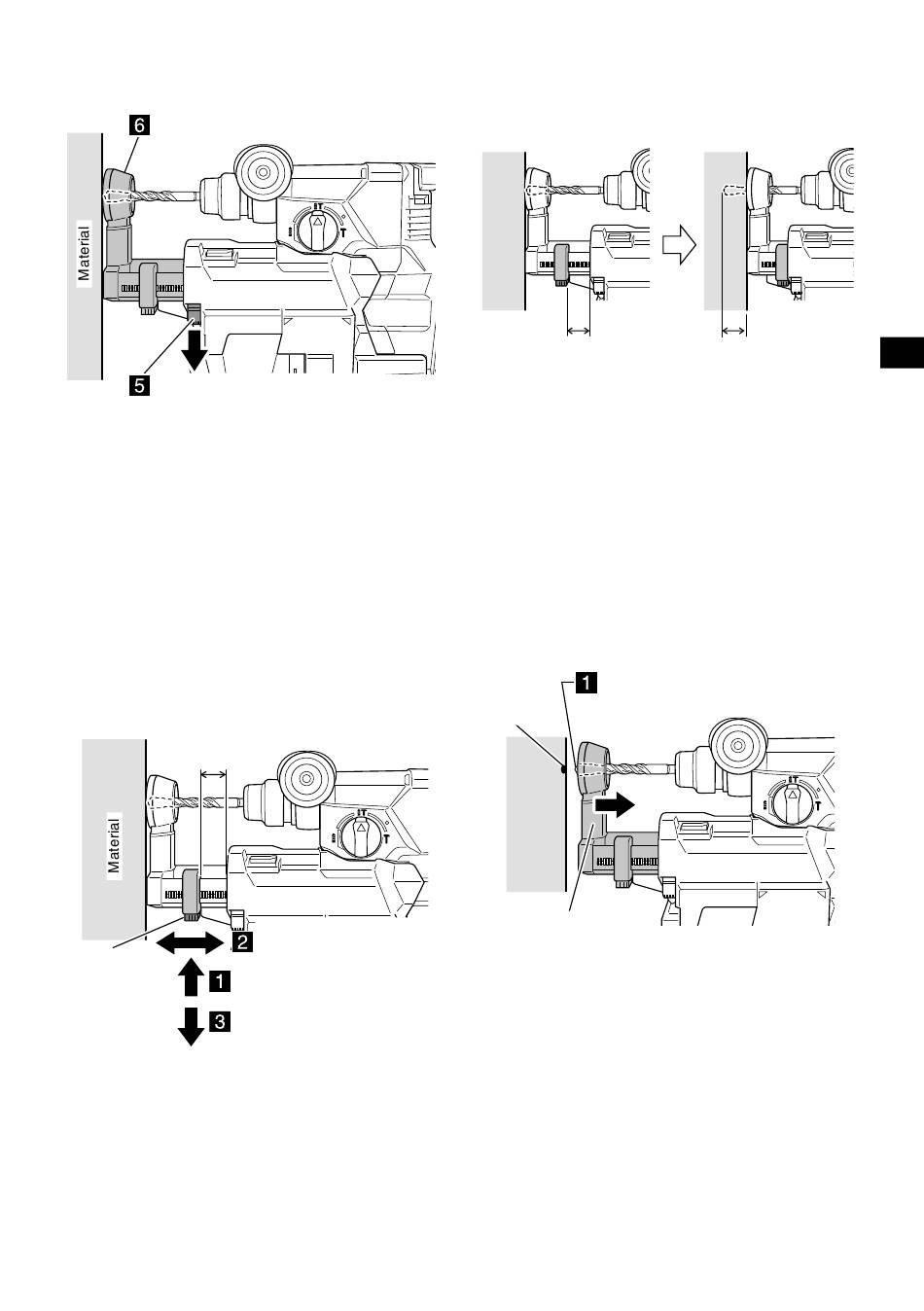

Fig. 7
Mova para defi nir a
profundidade do orifício que
pretende perfurar
Enquanto prime o botão
Desbloquear
Fig. 8
Quando a extremidade do bocal e a ponta da broca de
perfuração estiverem alinhadas, a distância que o bocal
se pode movimentar é a profundidade de perfuração.
(Fig. 9)
A
4. Perfuração
NOTA
○ O sistema extrator de pó destina-se apenas a ser usado
ao perfurar betão.
Não o utilize durante a perfuração de metal ou de
madeira.
○ Não utilize o sistema extrator de pó com betão húmido
ou num ambiente húmido. Fazê-lo pode resultar em
avaria.
(1) Segure o bocal com a mão e puxe-o levemente para trás,
depois alinhe a ponta da broca com o ponto a perfurar.
(Fig. 10)
Puxe o bocal ligeiramente para trás e
alinhe a ponta da broca de perfuração
com o ponto de perfuração.
Ponto de
perfuração
Bocal
51
Português
A: Profundidade de
perfuração
Fig. 9
Fig. 10
