2. Prilagodba pozicije brizgalice
NAPOMENA
Ako je gumb za prilagodbu pozicije brizgalice pritisnut
za otpuštanje dok je brizgalica u bilo kojoj poziciji osim
potpuno ispružene, brizgalica može ispasti.

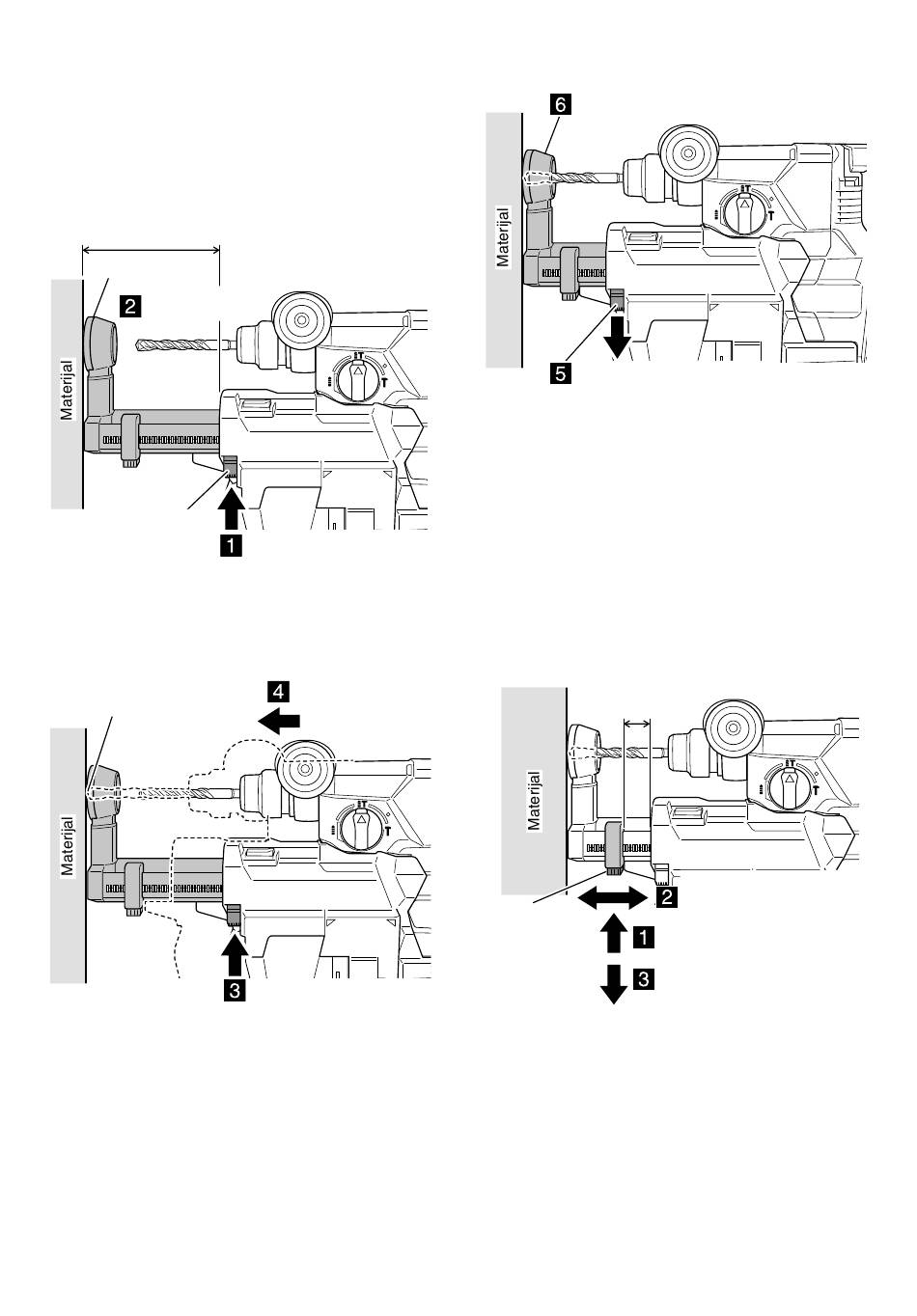

(1) Pritisnite gumb za prilagodbu pozicije brizgalice i osigurajte
da je brizgalica u potpuno ispruženoj poziciji. (Sl. 5)
(2) Dok držite alat tako da prekidač ne bute pritisnut, namjestite
brizgalicu nasuprot materijala koji će biti bušen. (Sl. 5)
Potpuno ispružena
pozicija brizgalice
Brizgalica
Stavite nasuprot
materijala
Gumb za namještanje
brizgalice
(3) Dok stišćete gumb za prilagodbu brizgalice u smjeru
strelice, pritisnite alat prema materijalu, omogućujući da
se skrati pozicija brizgalice dok ne dođe u poziciju gdje
svrdlo dodiruje materijal. (Sl. 6)
Svrdlo
NAPOMENA
Ako je pozicija brizgalice skraćena prije nego je stisnut
gumb za prilagodbu brizgalice, brizgalica neće biti
zaključana u poziciji čak ni ako je gumb za prilagodbu
brizgalice otpušten.
Sl. 5
Gurnite naprijed
Dok pritišćete gumb
Sl. 6
(4) Otpustite gumb za prilagodbu brizgalice da biste
zaključali poziciju brizgalice. (Sl. 7)
Brizgalica je zaključana
Kad je gumb za prilagodbu
brizgalice otpušten
3. Podesite dubinu bušenja
NAPOMENA
○ Maksimalna dubina bušenja kad se koristi sustav za
izvlačenje prašine je 85 mm.
○ Sustav za izvlačenje prašine može biti korišten sa svrdlima
dijametra 4,3–20 mm i efektivne dužine 50–100 mm.
Ako koristite svrdlo dijametra dužeg od 20mm, maknite
sustav za izvlačenje prašine.
Pritisnite gumb za prilagodbu dubine u smjeru strelice
za otključavanje, pomaknite brizgalicu da namjestite
udarce jednake željenim dubinama pa otpustite gumb za
prilagodbu dubine za zaključati poziciju. (Sl. 8)
Udar
(dubina bušenja)
Gumb za
namještanje
dubine
